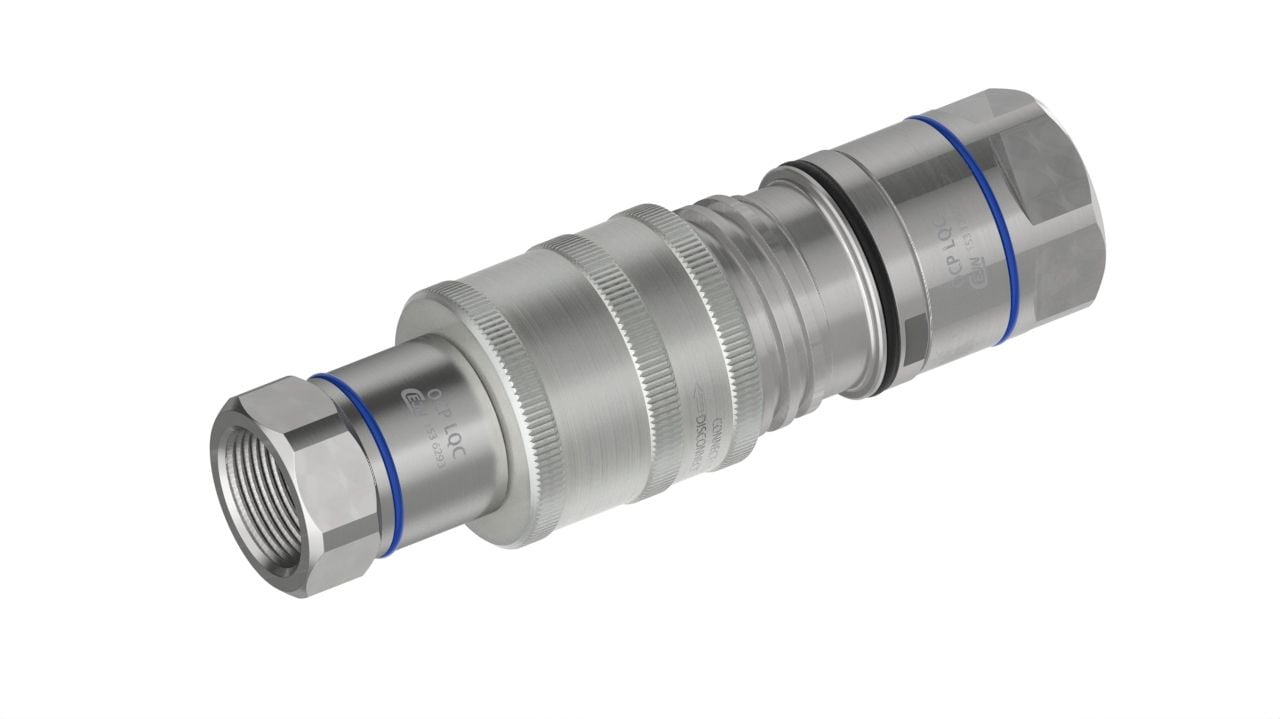

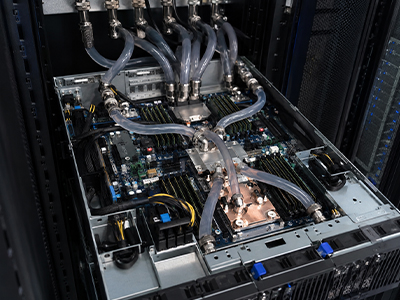

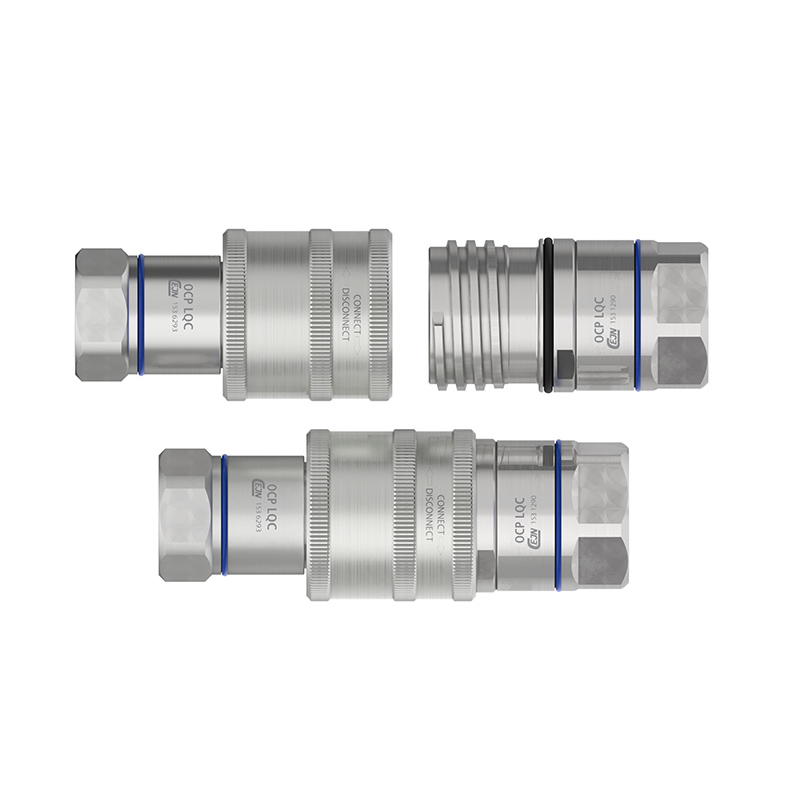

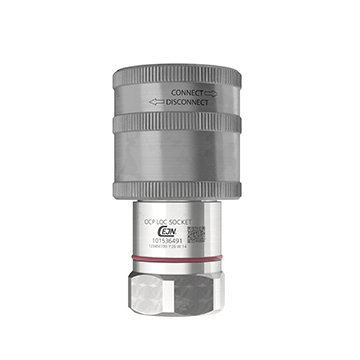

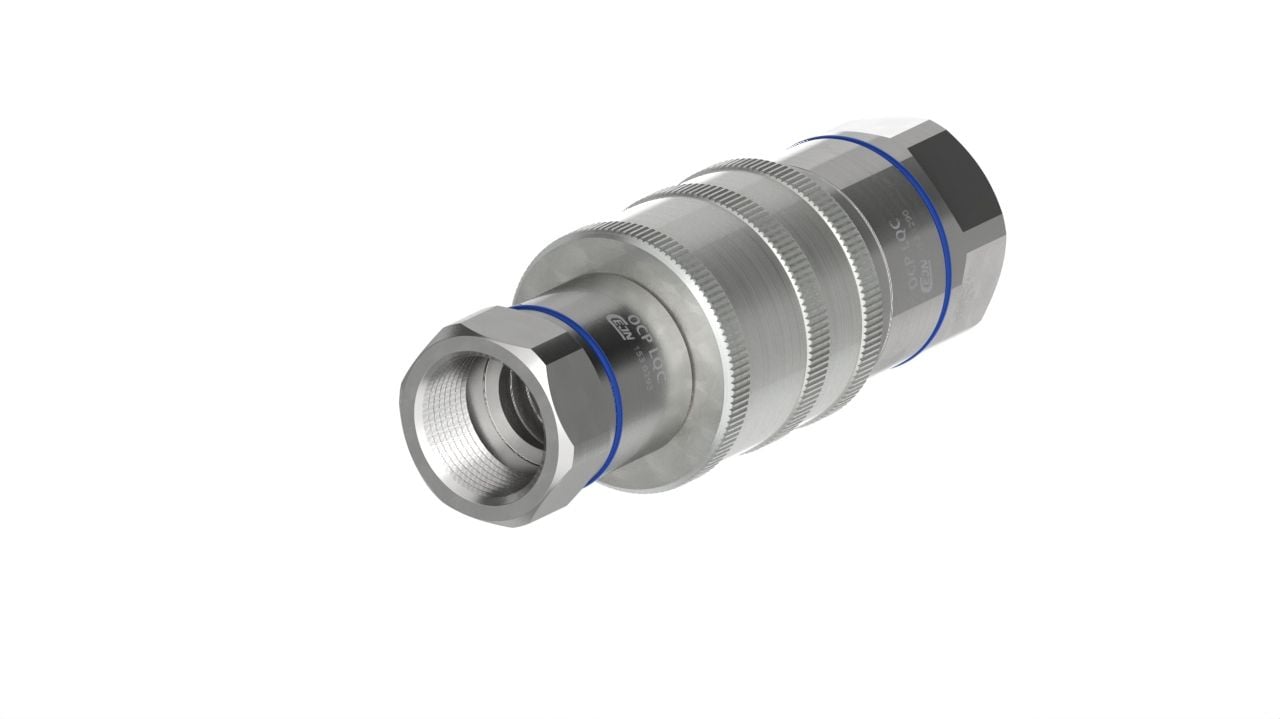

适用于数据中心行业液冷分配单元的可互换快速接头解决方案
OCP LQC 是一种专为液冷分配单元（CDU）设计的，在 OCP 倡议框架下开发的可互换快速接头解决方案。大多数液冷分配单元（CDU ）需要用户在操作期间连接和断开快速接头，而 OCP LQC 的螺纹式连接方式比推送式快速接头的实用性更佳，因为可以在工作压力高达 3.45 bar (50 PSI) 的情况下完成连接或断开。
作为开放标准，只要遵循 LQC 技术标准规范，任何制造商的产品均可相互连接。凭借 CEJN 的高精度制造和在适用于各种应用的高质量快速断开接头领域长期积累的丰富经验，我们的 LQC 快速接头保证符合甚至超越标准规格。
大尺寸快速接头 (LQC)是在OCP(开放计算社区)倡议下开发的，应用于数据中心。OCP倡议在数据中心行业建立一个新的全球标准。它采用螺纹式锁定机制，即使在高达3.45 bar的工作压力下也可以轻松连接，双冗余o密封圈双重防泄露保险，是数据中心液冷分配装置（CDU）理想选择。凭借CEJN在各种行业应用的高质量快速连接解决方案的专业技术积累和精湛的高精度制造经验，我们的LQC快速接头达到甚至超出行业LQC标准。

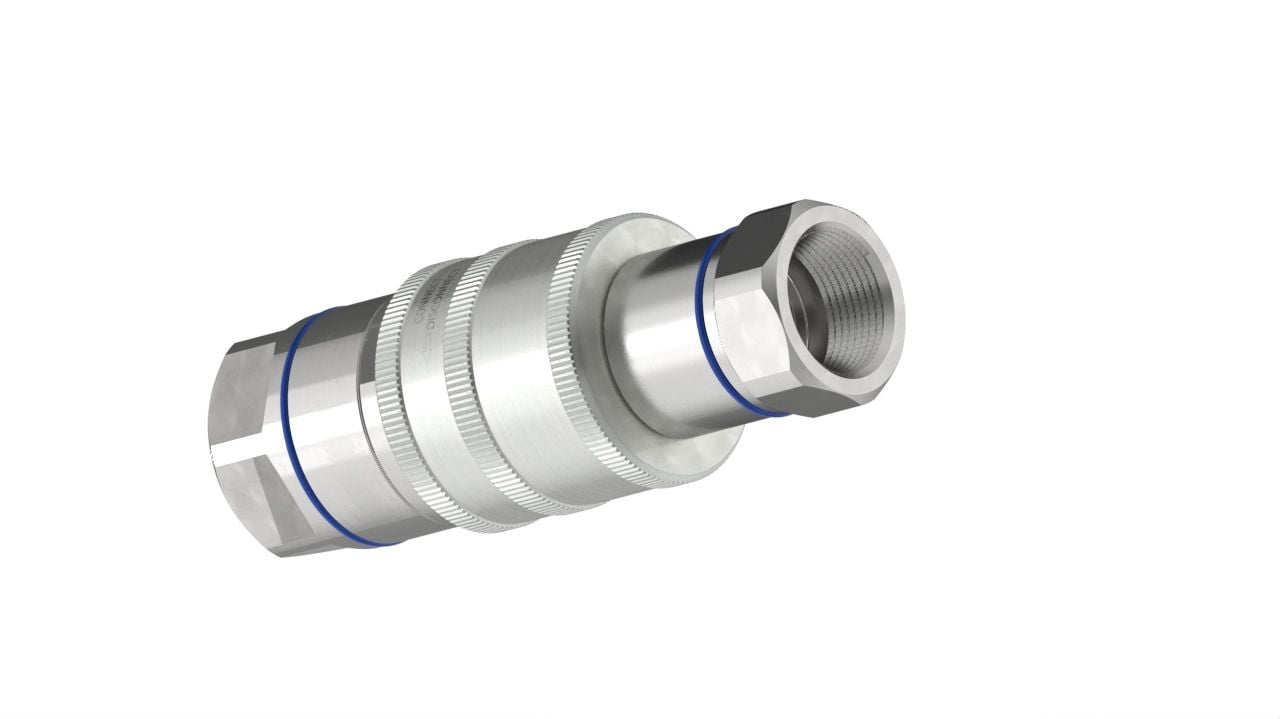

采用 OCP LQC 实现可互换

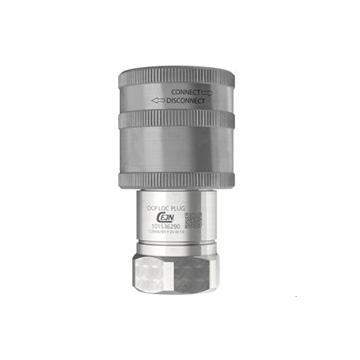

螺纹式连接锁定机构
安全、简便的连接方式，承压高达 3.45 bar (50 PSI)
通过 UL-IEC 62368-1 G.15.2.3 认证的 EPDM 密封件
两个 O 形圈密封，提供冗余和额外的泄漏保护

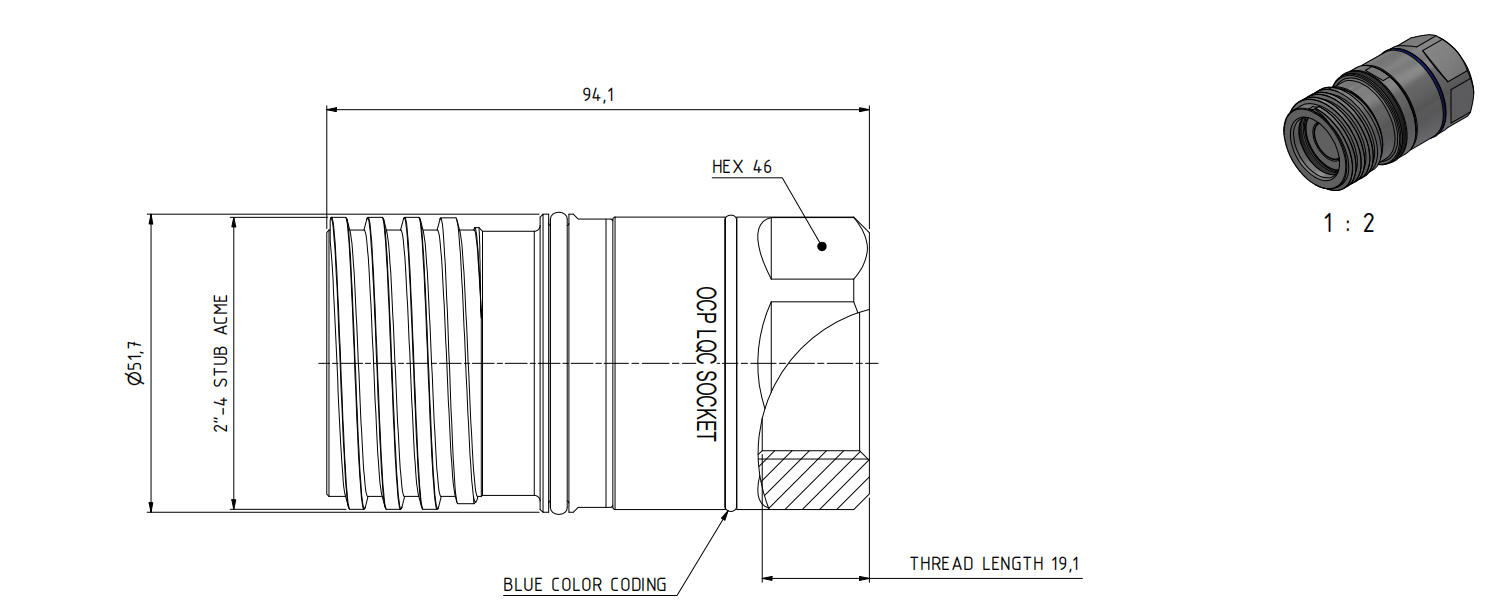

提供颜色编码选项，避免交叉连接
标配 BSP(G)/NPT 螺纹，并可根据要求提供其他连接方式

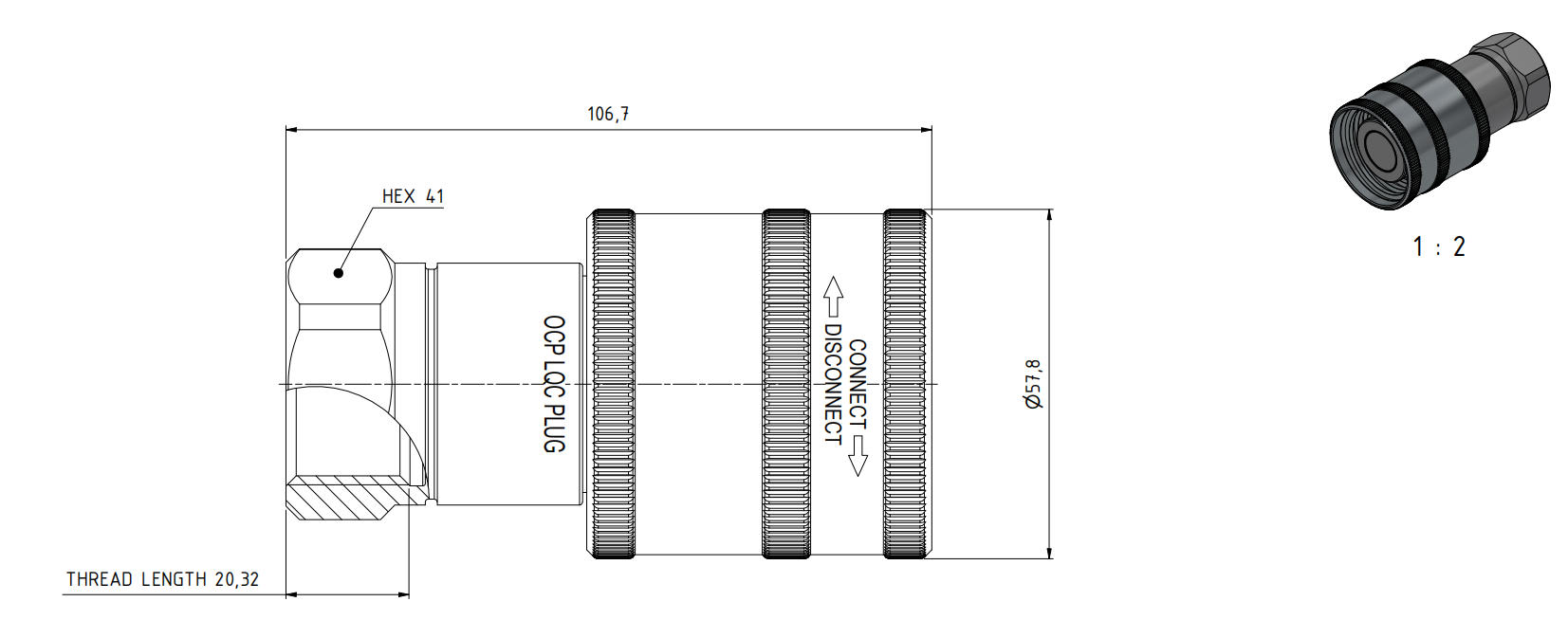

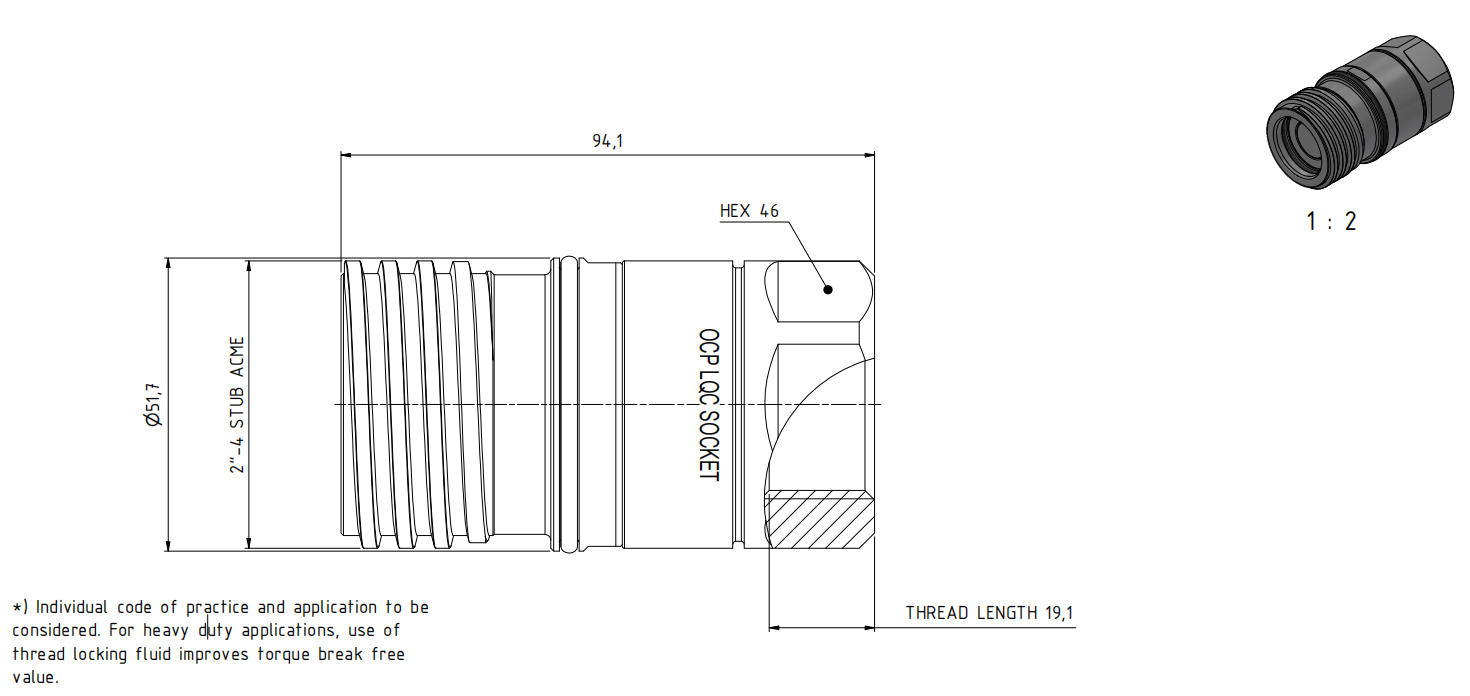

| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | G 1 英寸内螺纹（BSPP） |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢及镀层钢 |
|---|
| 重量 | 744.0 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | G 1 英寸内螺纹（BSPP） |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢及镀层钢 |
|---|
| 重量 | 744.0 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 端部连接方式 | G 1 英寸内螺纹（BSPP） |
|---|
| 端部连接依据 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢及镀层钢 |
|---|
| 重量 | 743.6 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | NPT 1 英寸内螺纹 |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢及镀层钢 |
|---|
| 重量 | 756.0 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | NPT 1 英寸内螺纹 |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢及镀层钢 |
|---|
| 重量 | 756.0 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | NPT 1 英寸内螺纹 |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢及镀层钢 |
|---|
| 重量 | 755.7 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | G 1 英寸内螺纹（BSPP） |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢 |
|---|
| 重量 | 834.6 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | G 1 英寸内螺纹（BSPP） |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢 |
|---|
| 重量 | 834.6 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 12 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | G 1 英寸内螺纹（BSPP） |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢 |
|---|
| 重量 | 834.2 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | NPT 1 英寸内螺纹 |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢 |
|---|
| 重量 | 839.9 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | NPT 1 英寸内螺纹 |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢 |
|---|
| 重量 | 839.9 g |
|---|
| 外观规范 | CS697 |
|---|
| 执行标准 | OCP LQC 2.0 版本 |
|---|
| 公称流量直径（DN） | 19 mm（3/4 英寸） |
|---|
| 最大工作压力（连接状态） | 12 bar（175 PSI） |
|---|
| 最大工作压力（断开状态） | 12 bar（175 PSI） |
|---|
| 最小爆破压力（连接状态） | 48 bar（696 PSI） |
|---|
| 最小爆破压力（断开状态） | 48 bar（696 PSI） |
|---|
| 连接及断开时的最大压力 | 3.45 bar（50 PSI） |
|---|
| 测试及认证介质 | 水、PG25 |
|---|
| 工作温度范围 | -20℃–+70℃ |
|---|
| 连接方式 | NPT 1 英寸内螺纹 |
|---|
| 端部连接标准 | — |
|---|
| 建议螺纹拧紧扭矩 | — |
|---|
| 密封材料 | EPDM |
|---|
| 主体材料 | AISI 303 不锈钢 |
|---|
| 重量 | 839.5 g |
|---|
| 外观规范 | CS697 |
|---|
