UQDB 接头

OCP (Open Compute Project) 液体冷却 Dry break

核心特性

盲插功能

紧凑结构

安全防漏

双 O 型圈密封

高互换性

标准连接形式

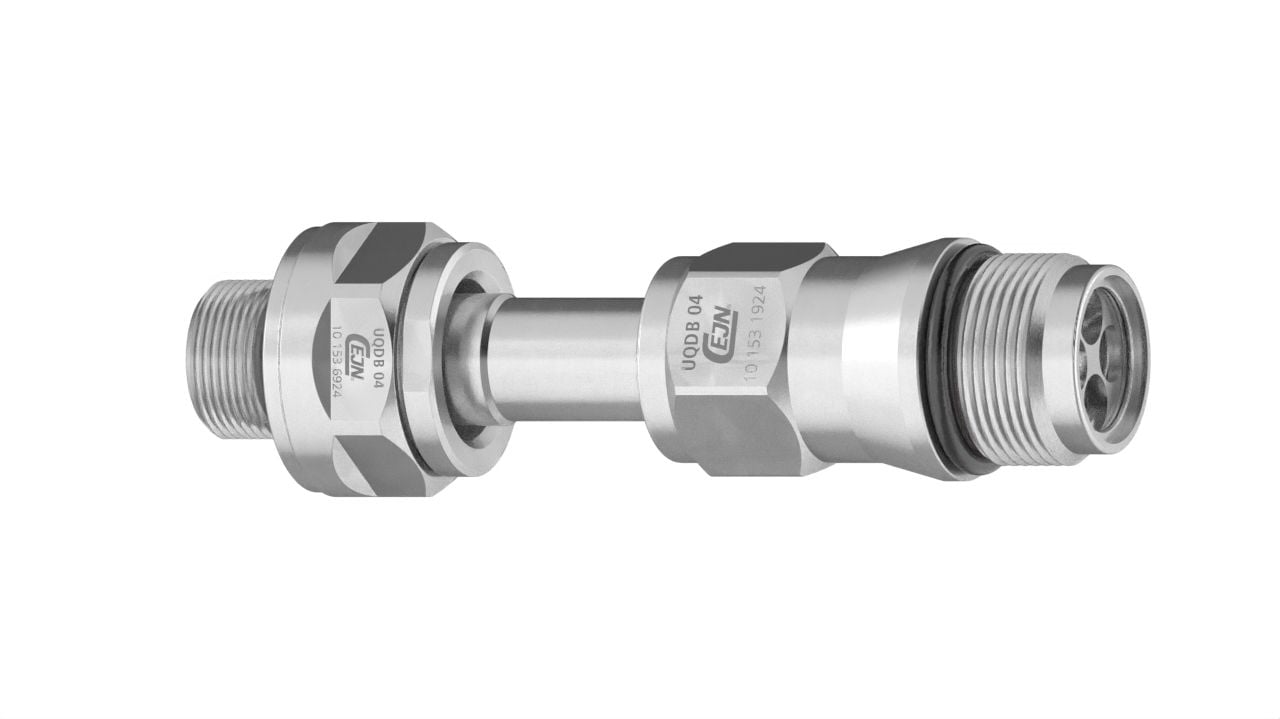

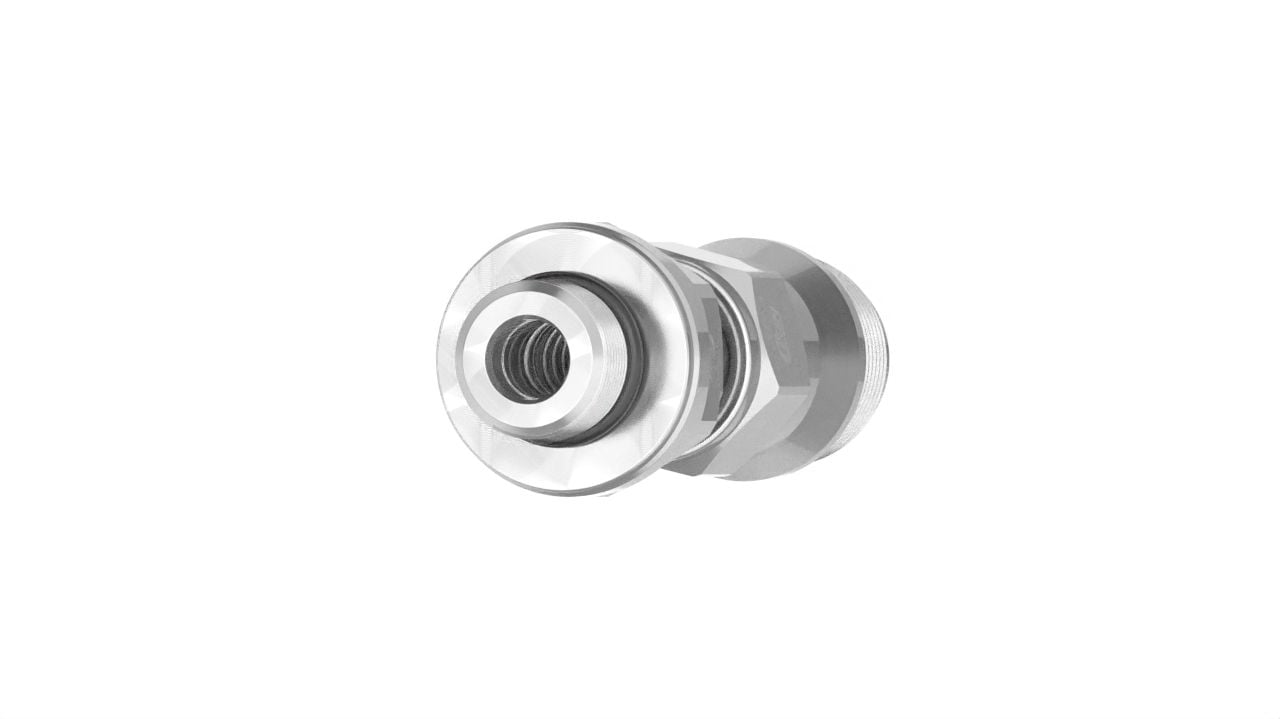

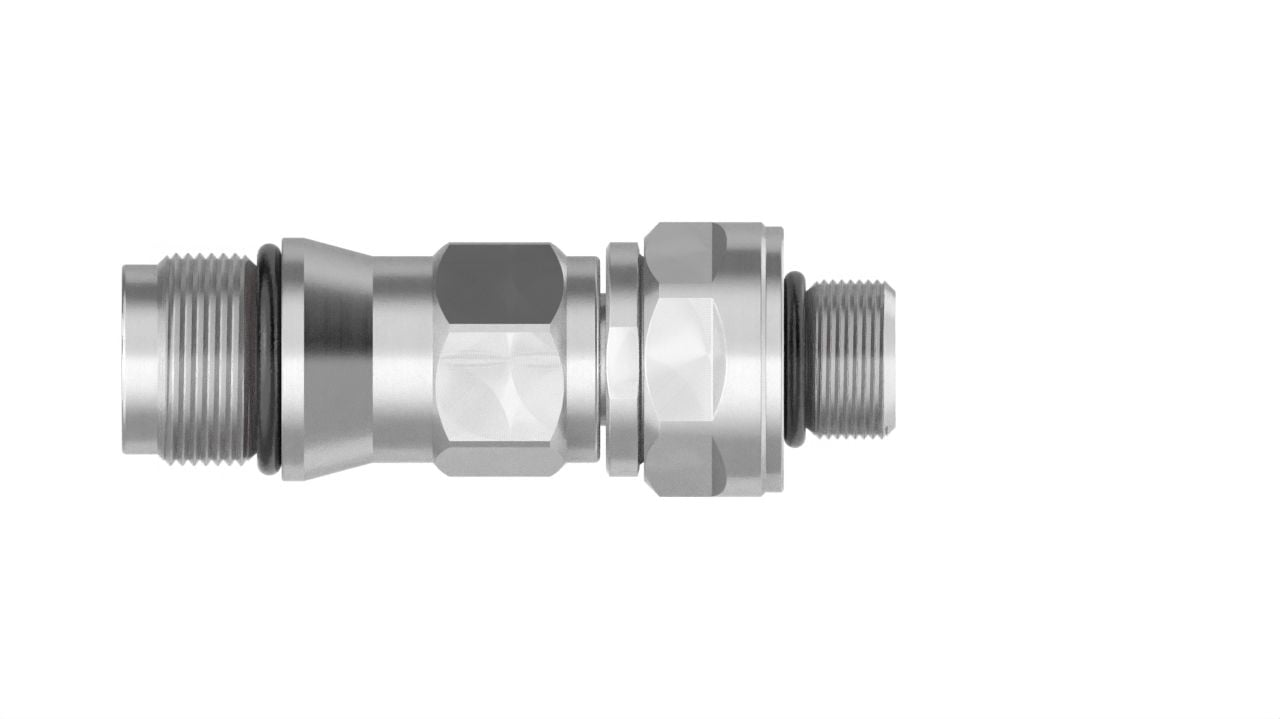

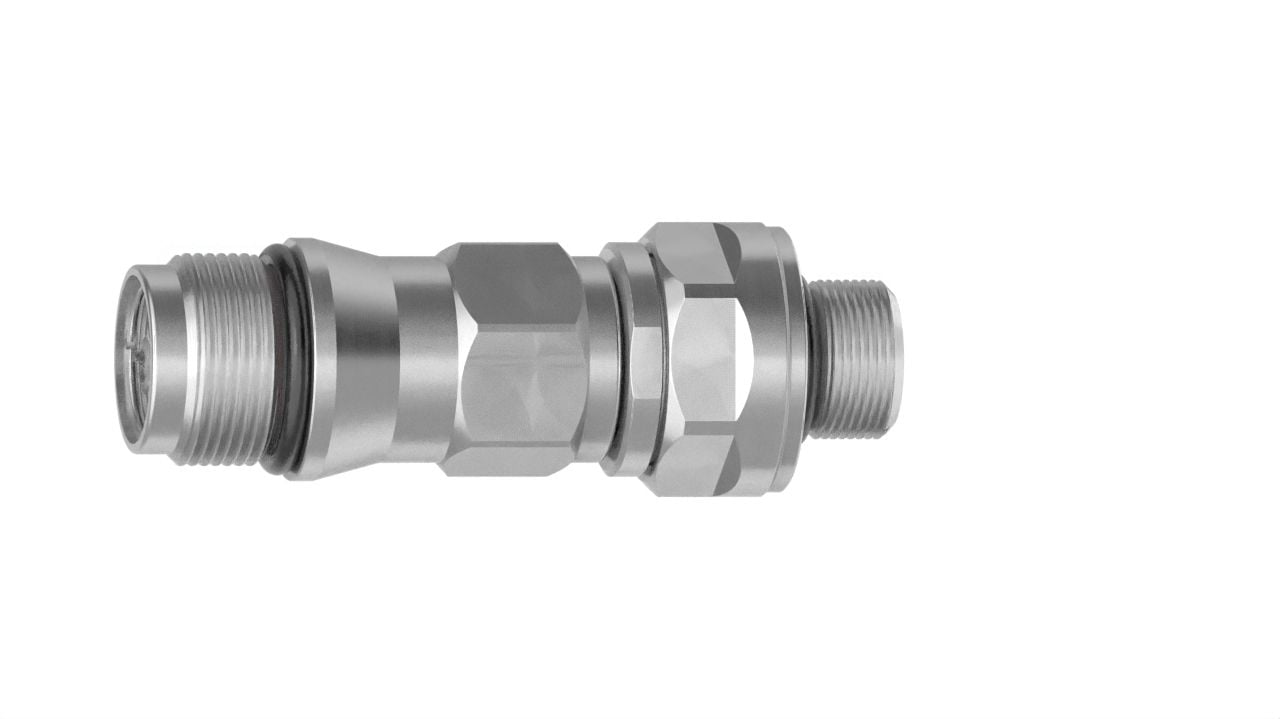

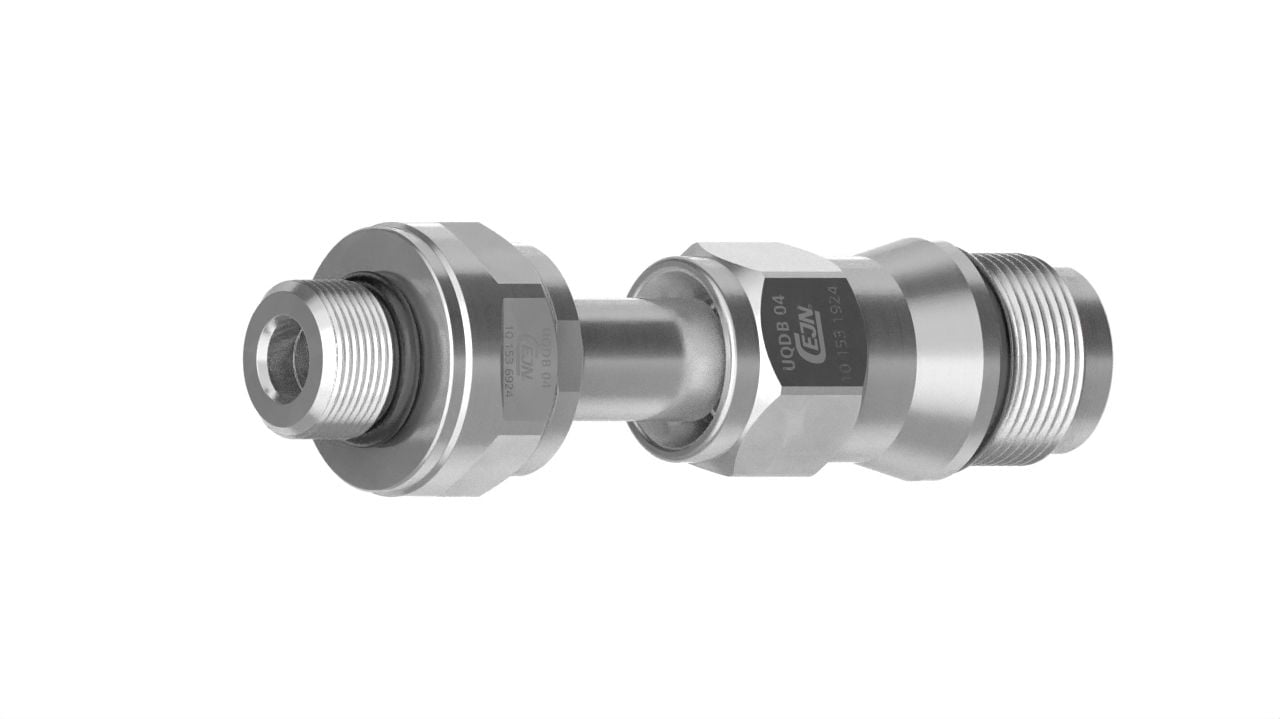

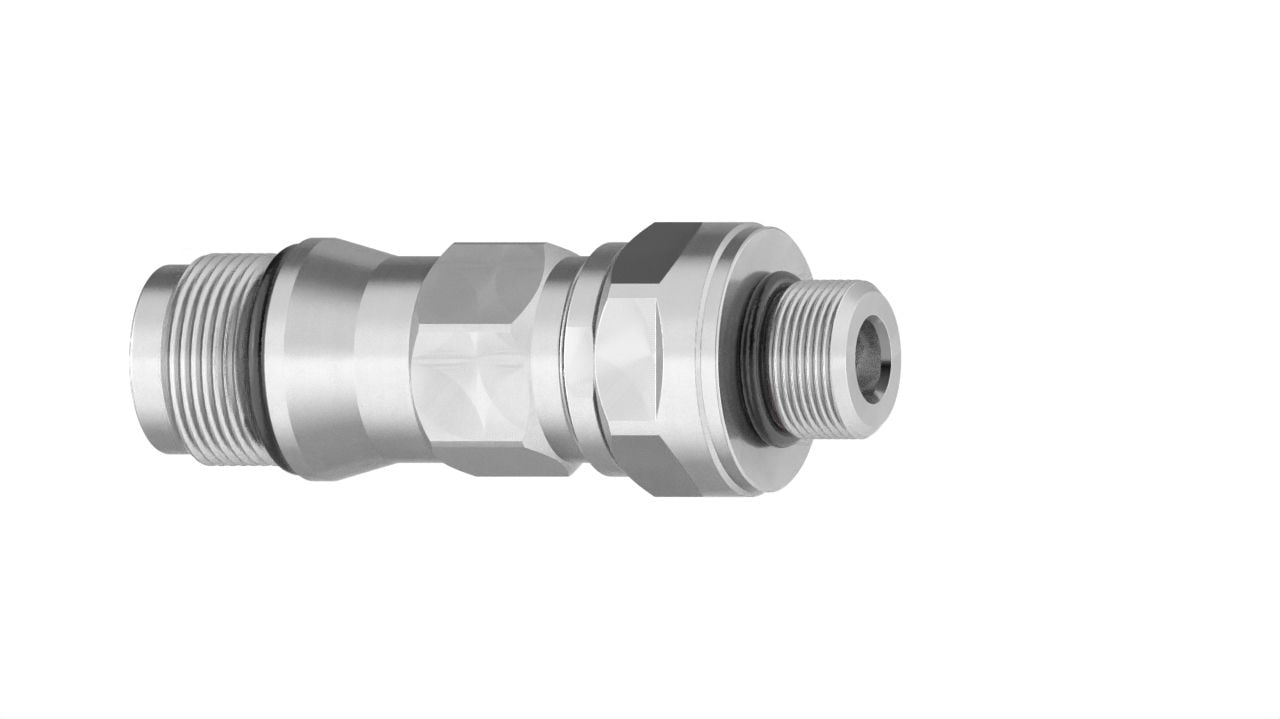

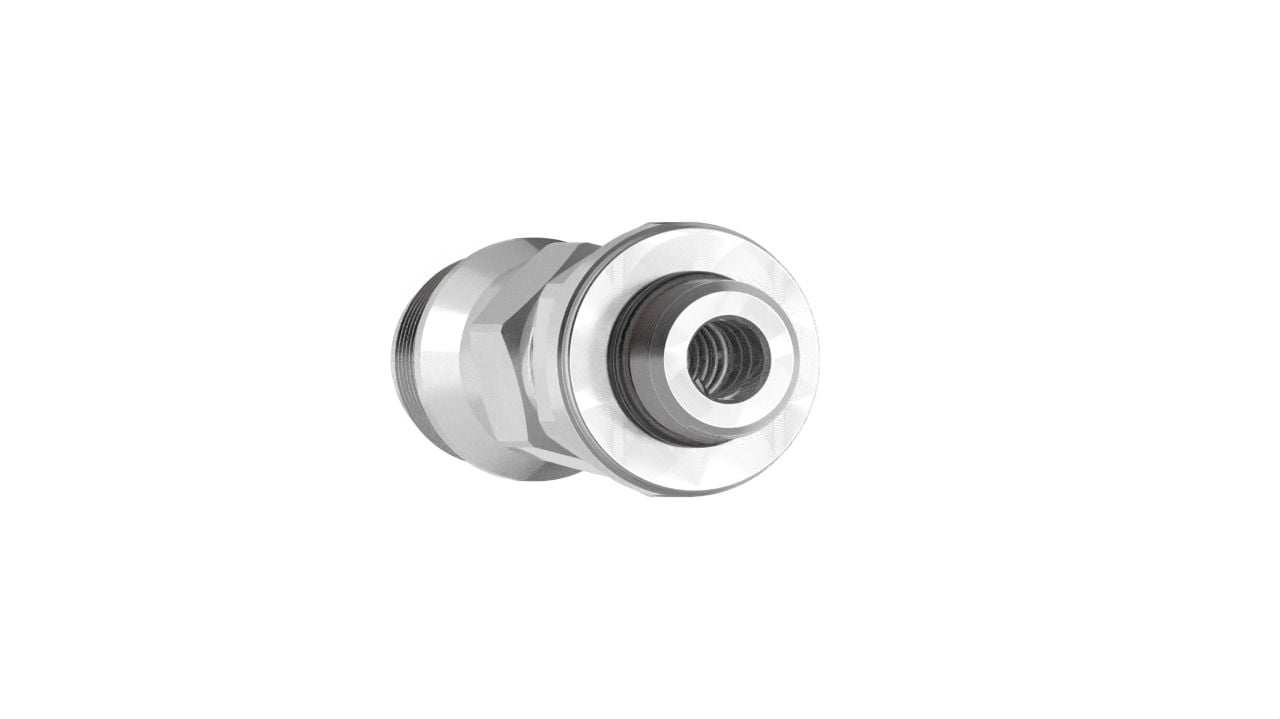

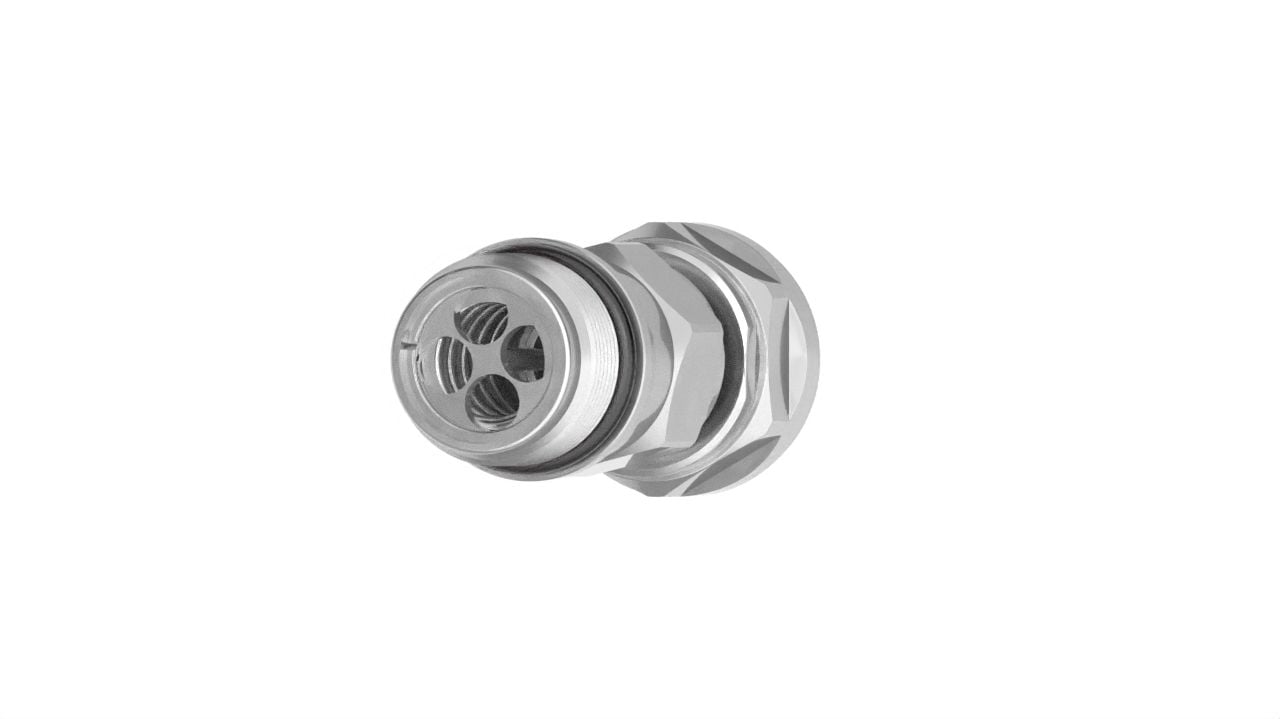

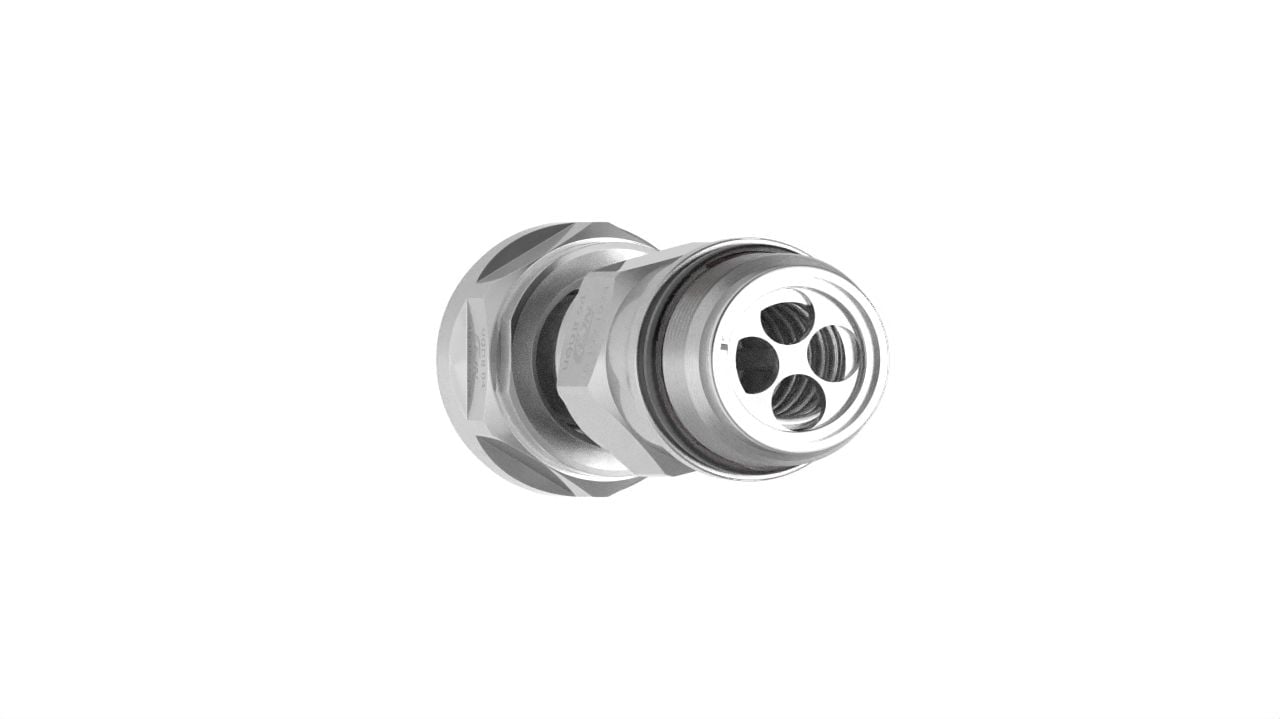

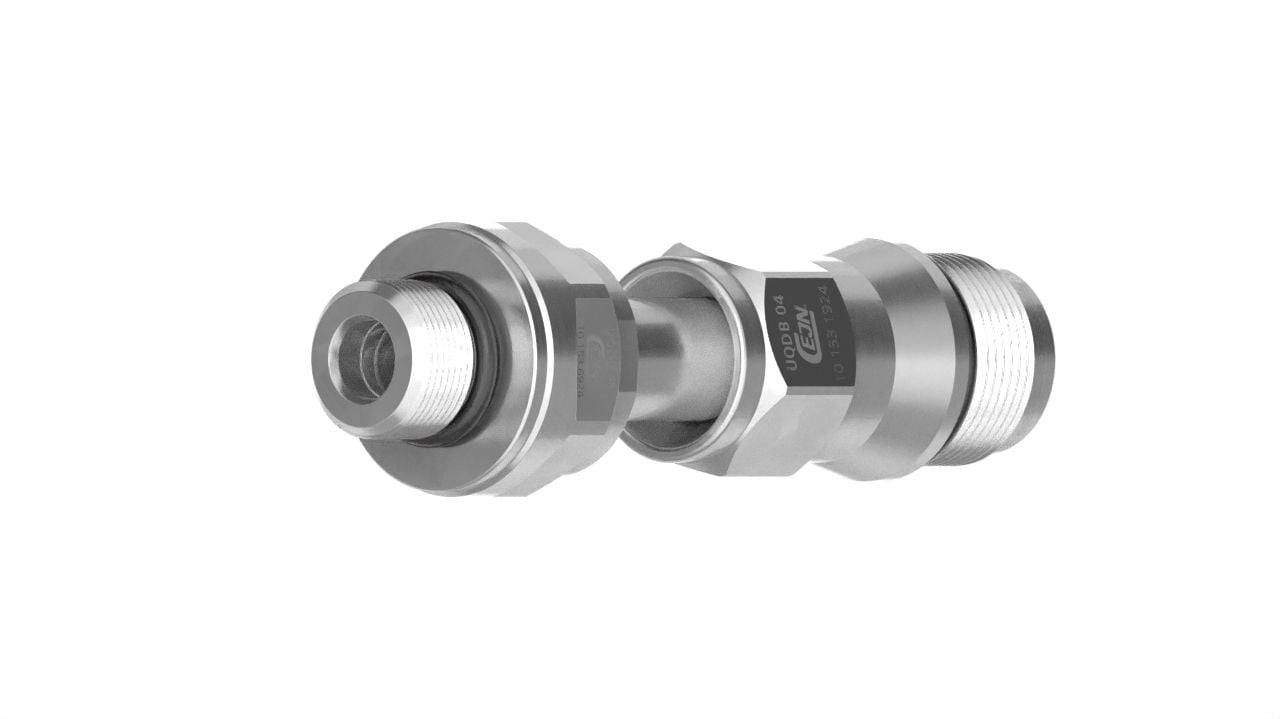

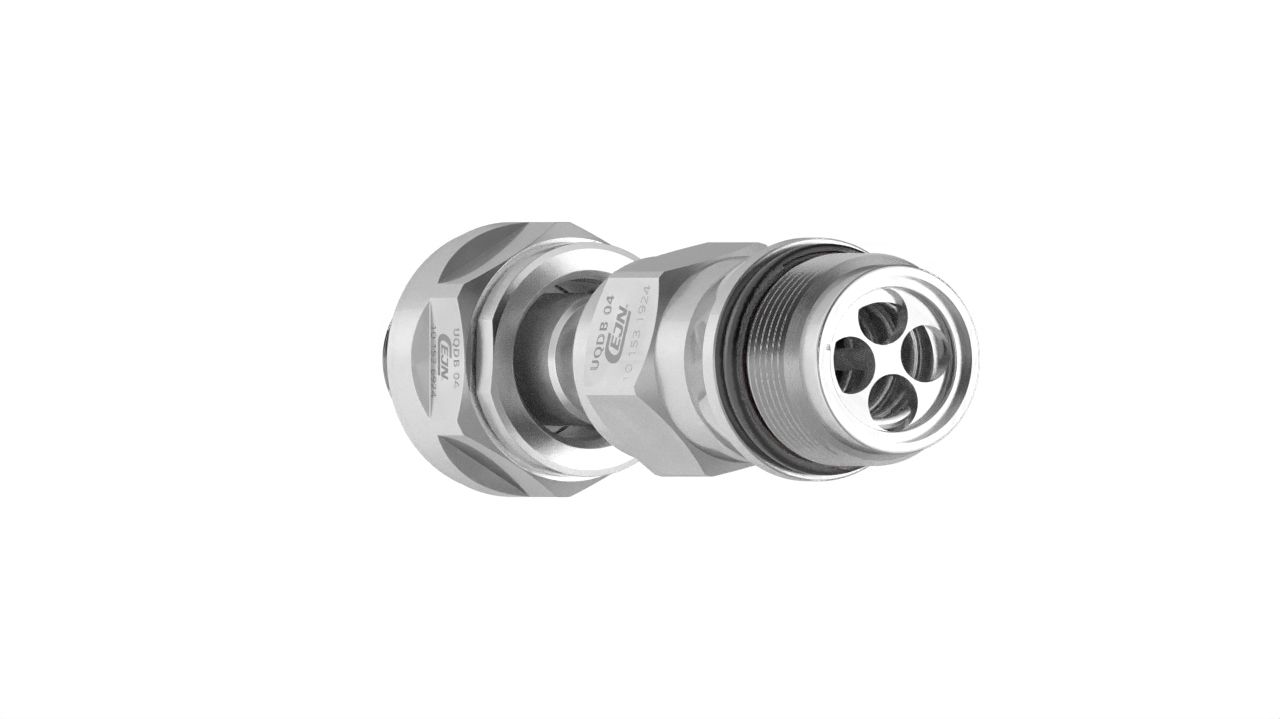

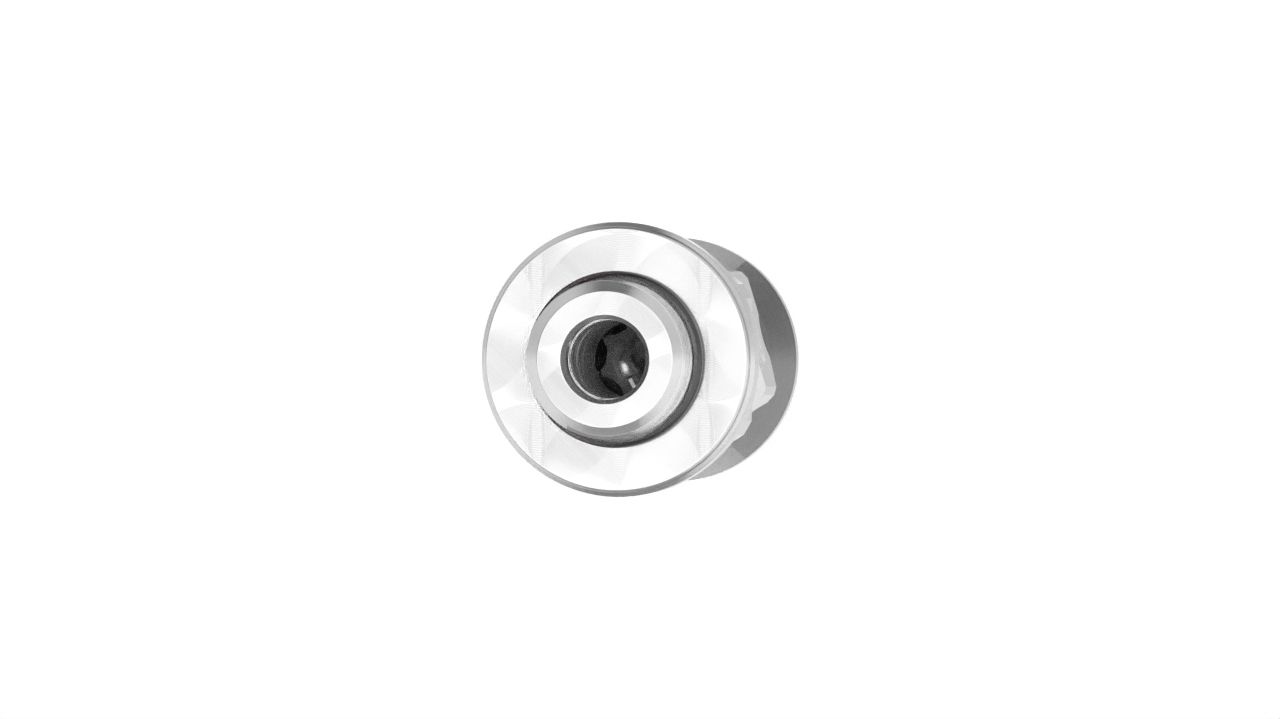

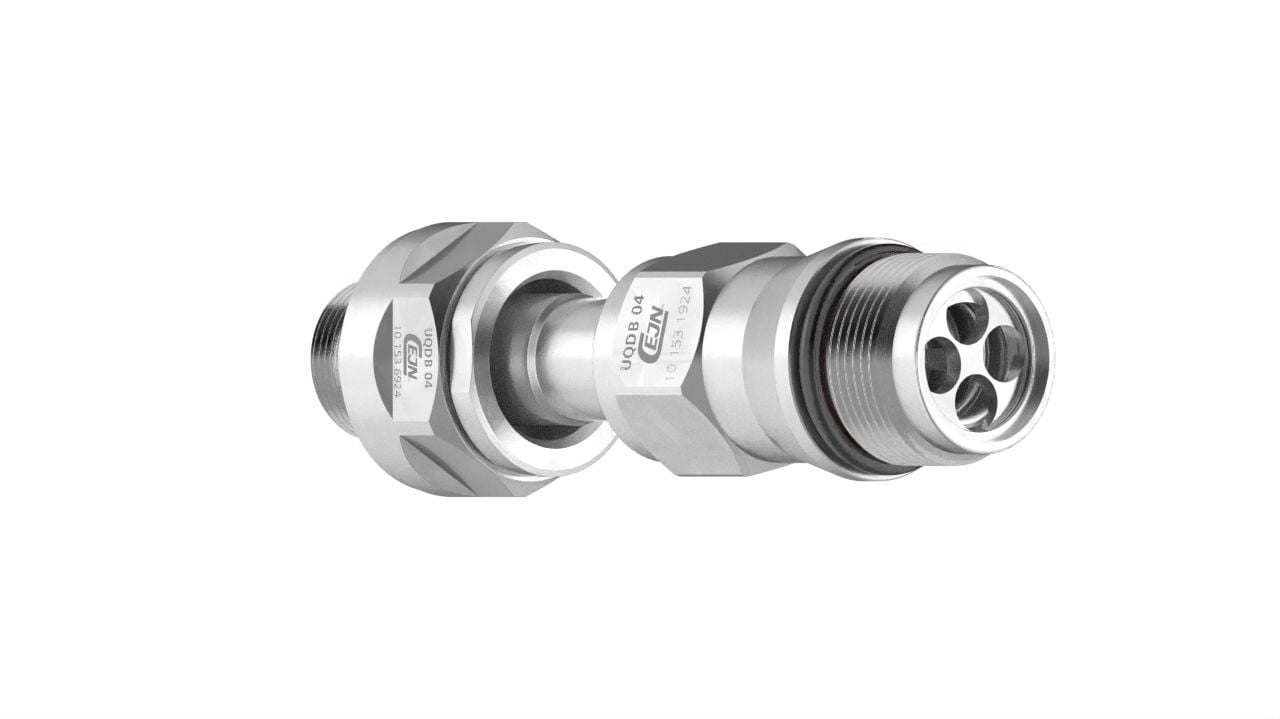

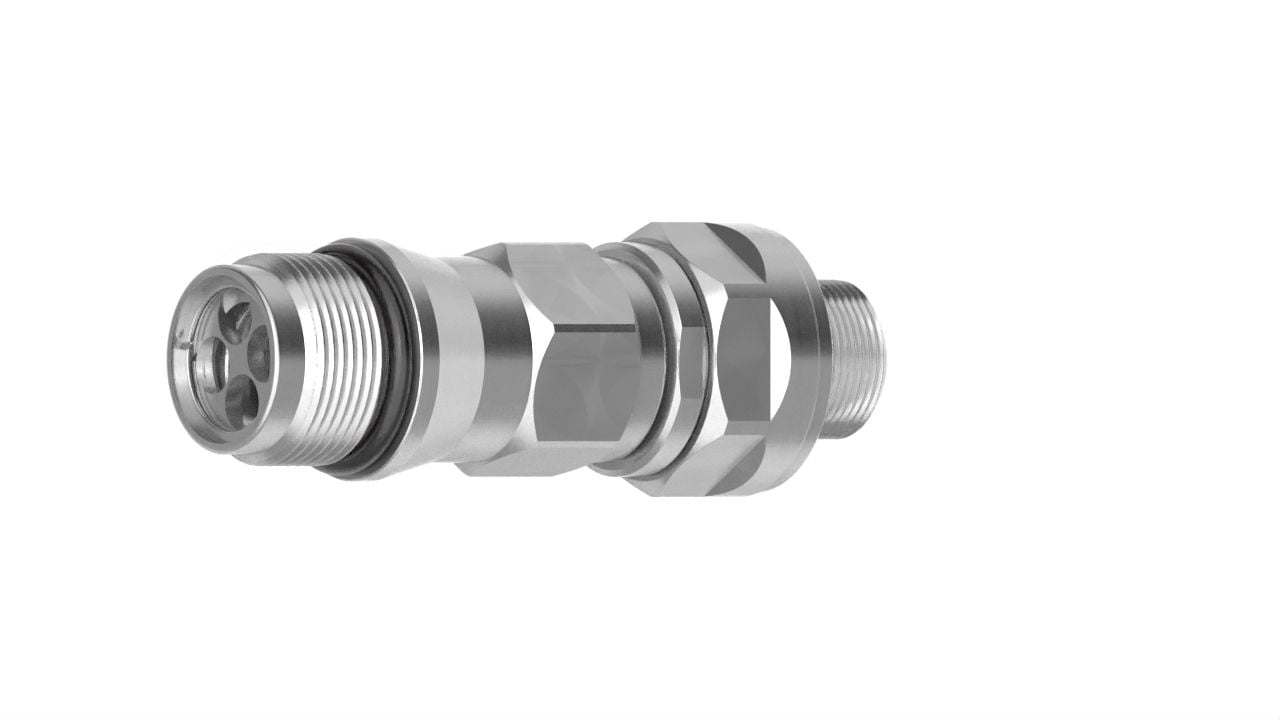

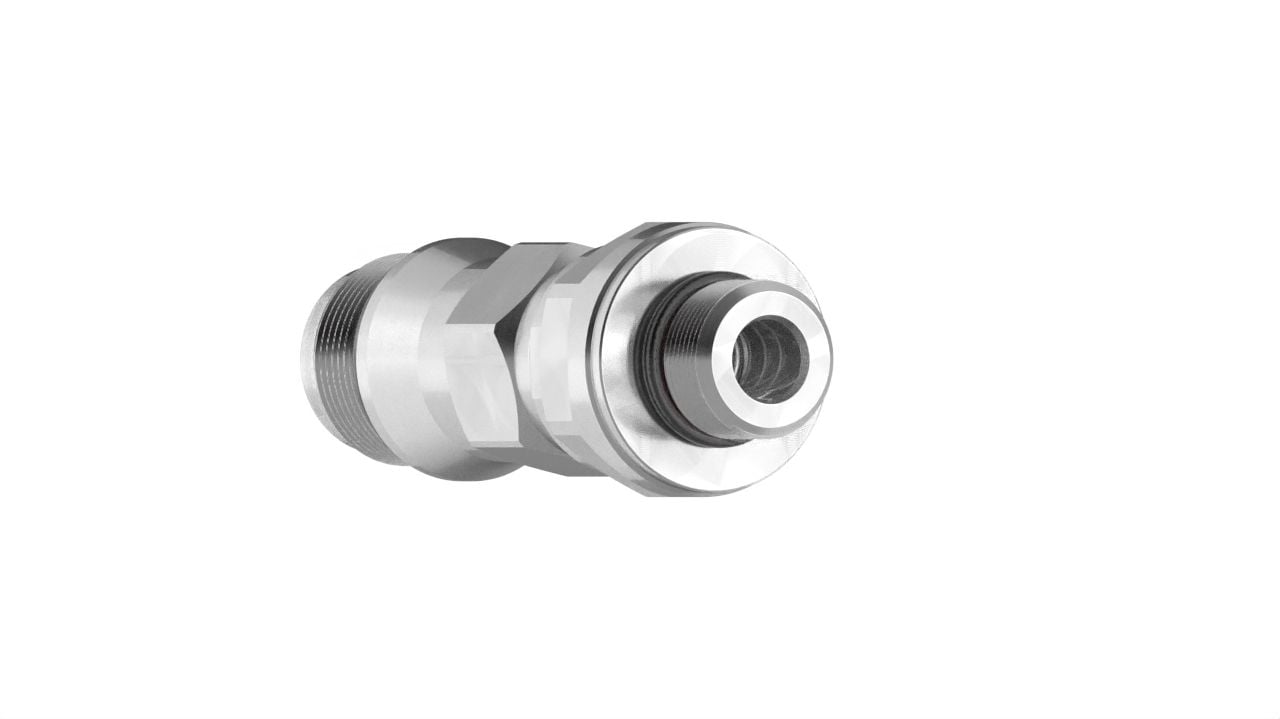

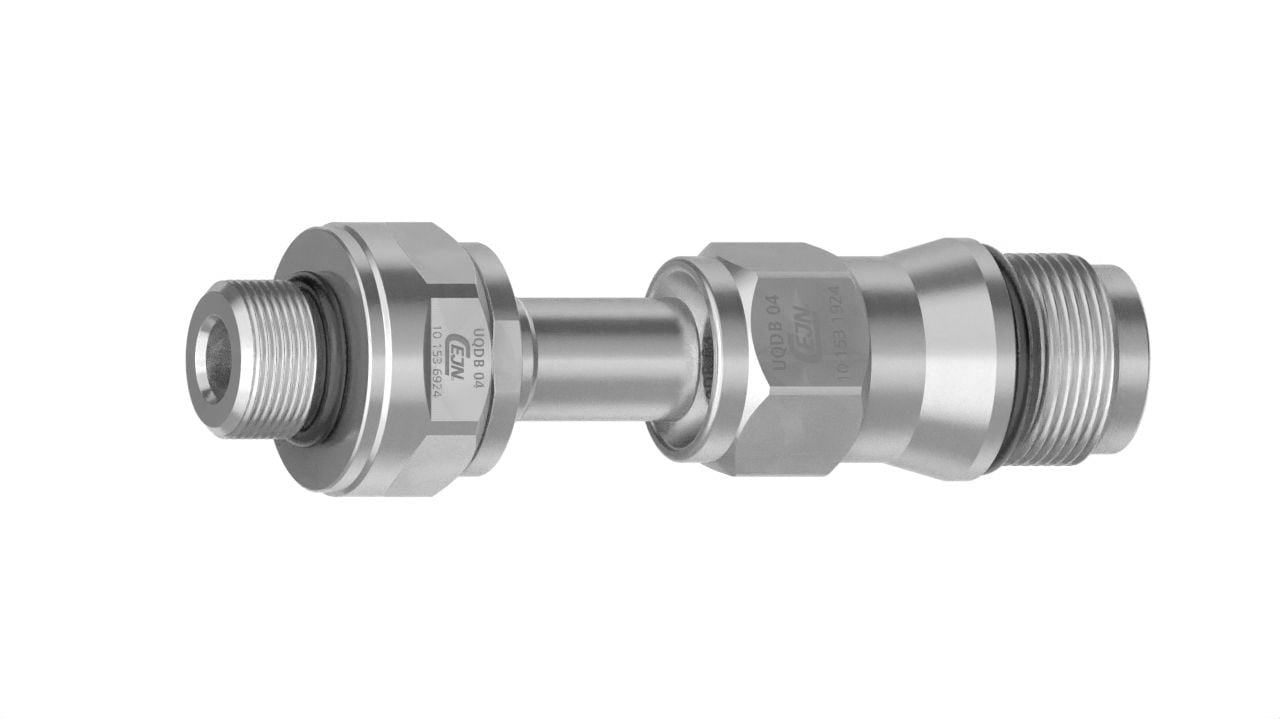

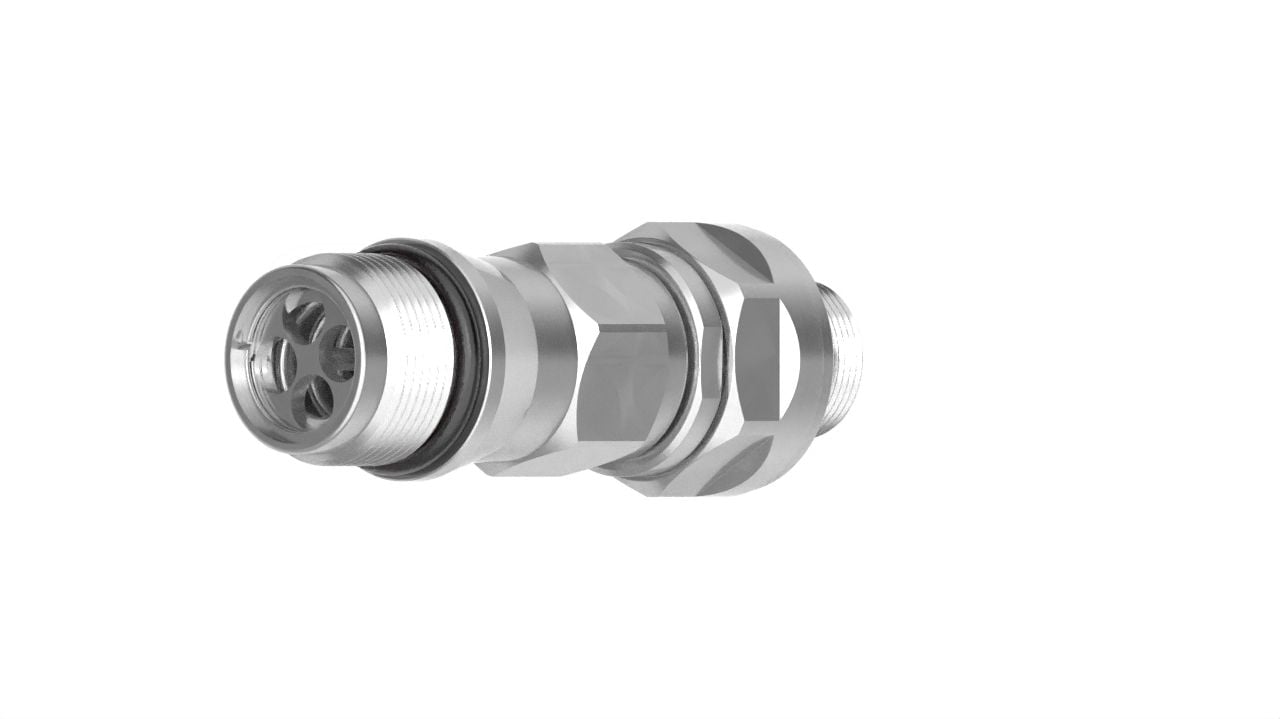

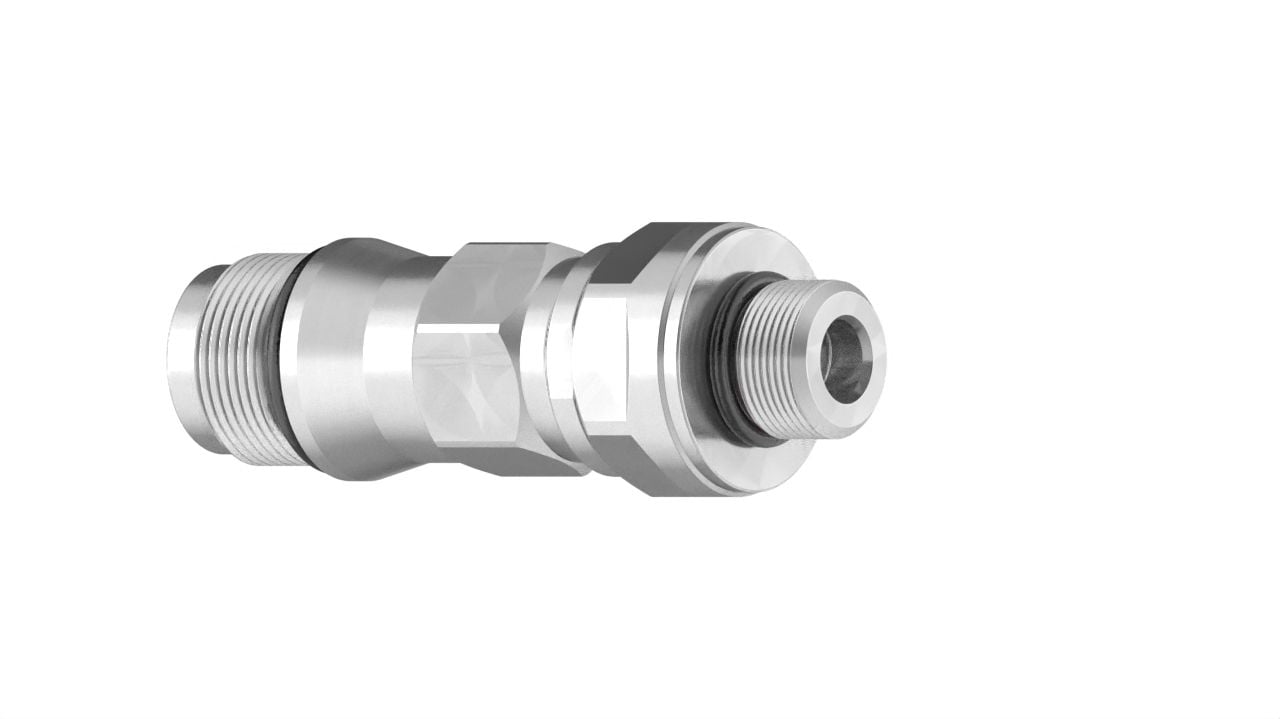

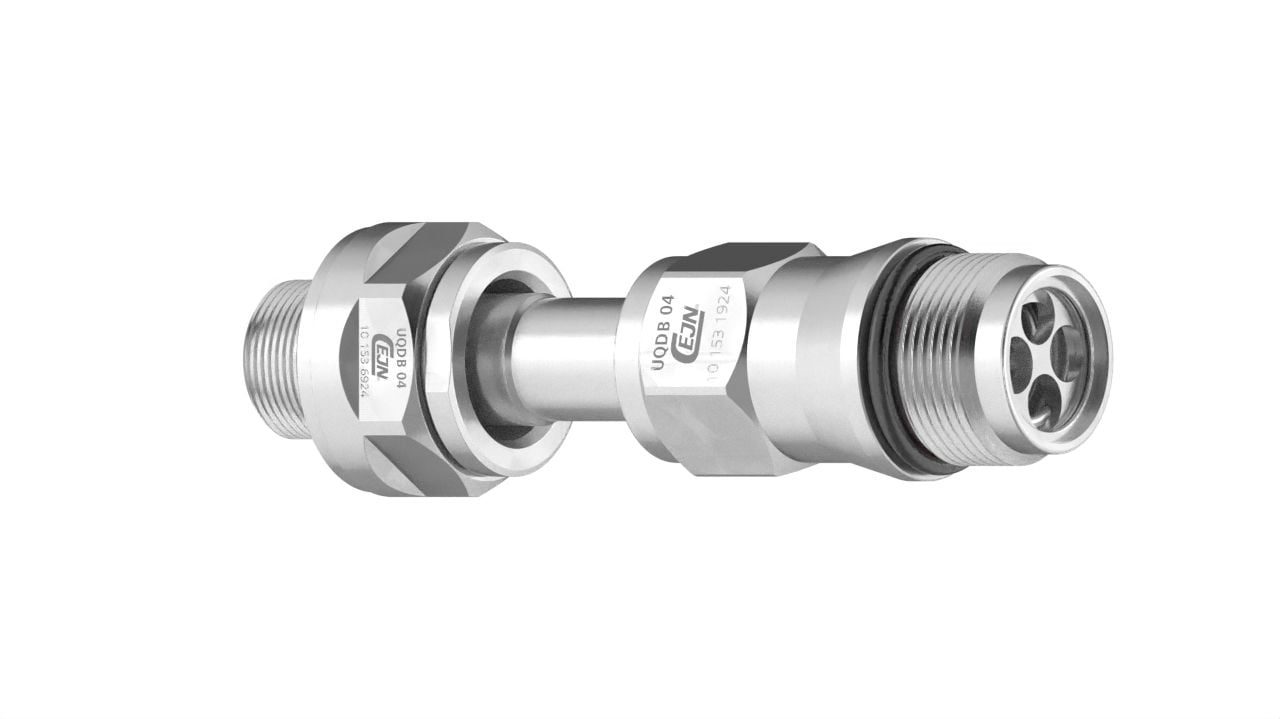

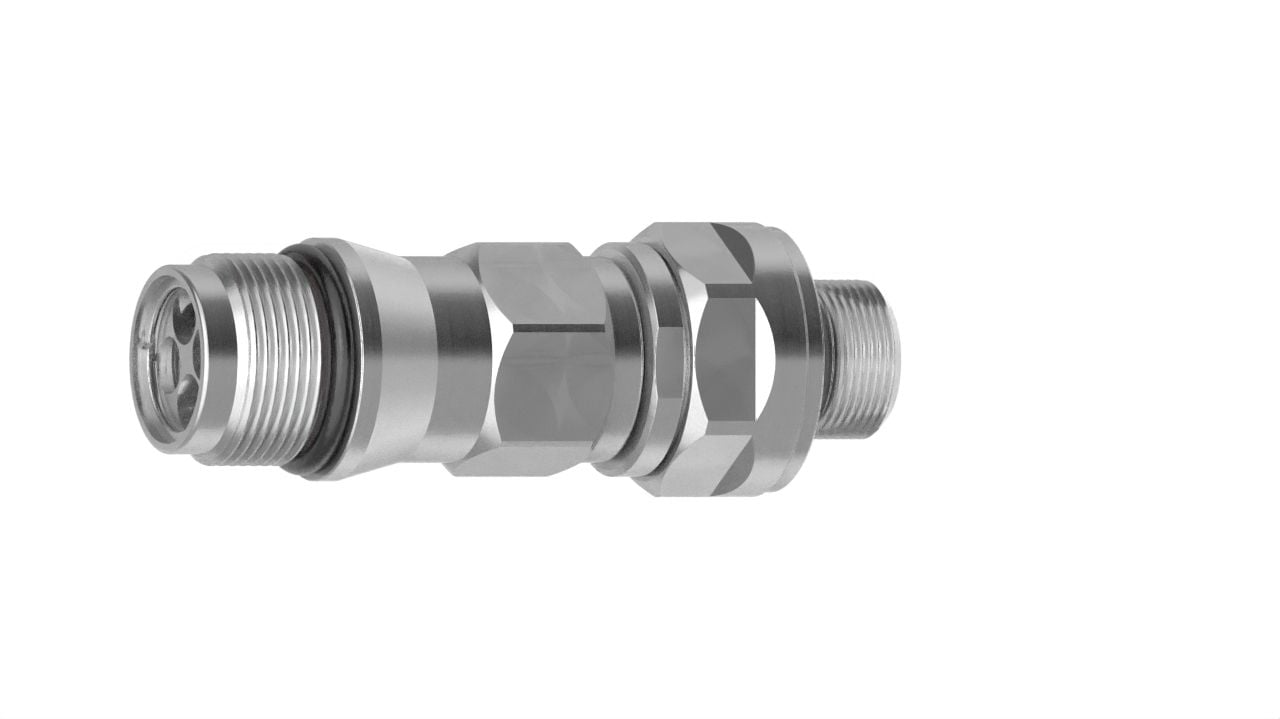

Product image
产品概述
相关产品

可互换盲插接头（UQDB）是基于OCP（开放计算社区）倡议下开发的产品应用于数据中心。OCP倡议在数据中心行业建立了一个新的全球标准。结构紧凑，盲插功能，允许+/- 1毫米的径向偏差，是数据中心行业直接液体冷却(DLC)设置的最佳快接解决方案。

适用于DLC 应用的通用款快速断开盲插接头

CEJN 在热管理领域快速连接技术方面拥有丰富经验，我们的专业知识使我们成为开放计算项目（OCP）的贡献者之一。该项目是开发适用于液体冷却系统的可互换快速连接解决方案的合作社区。

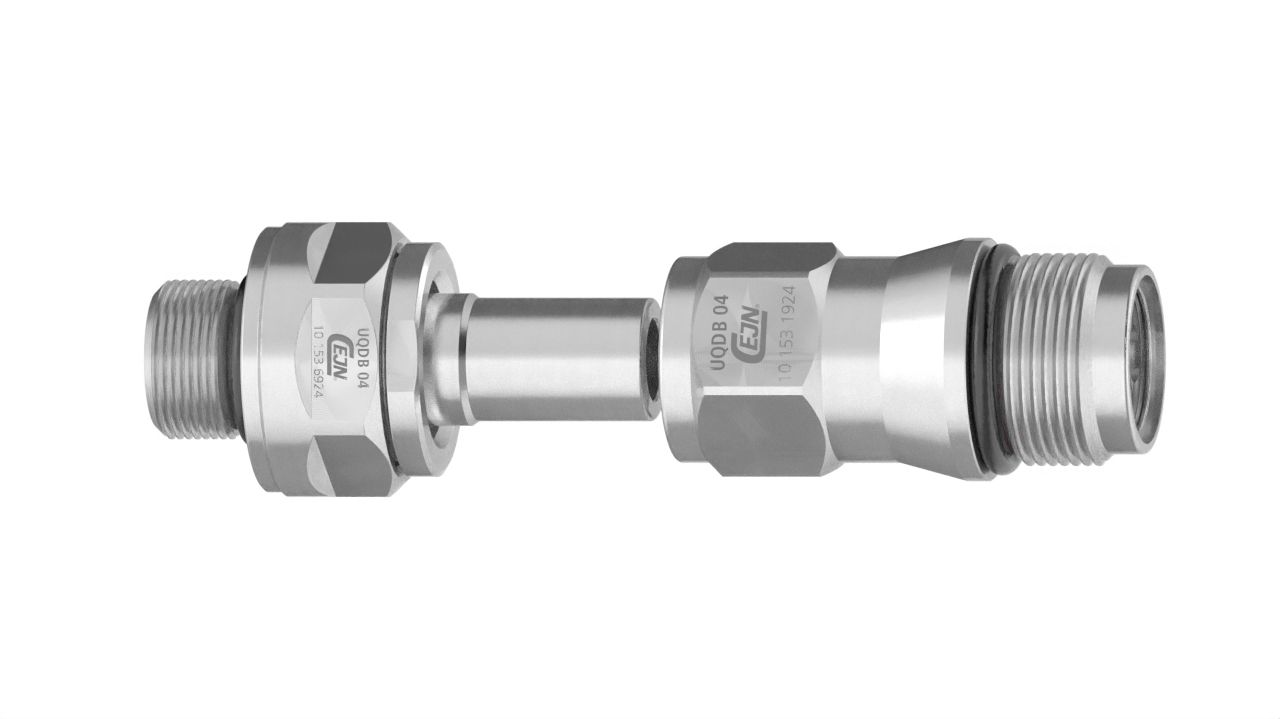

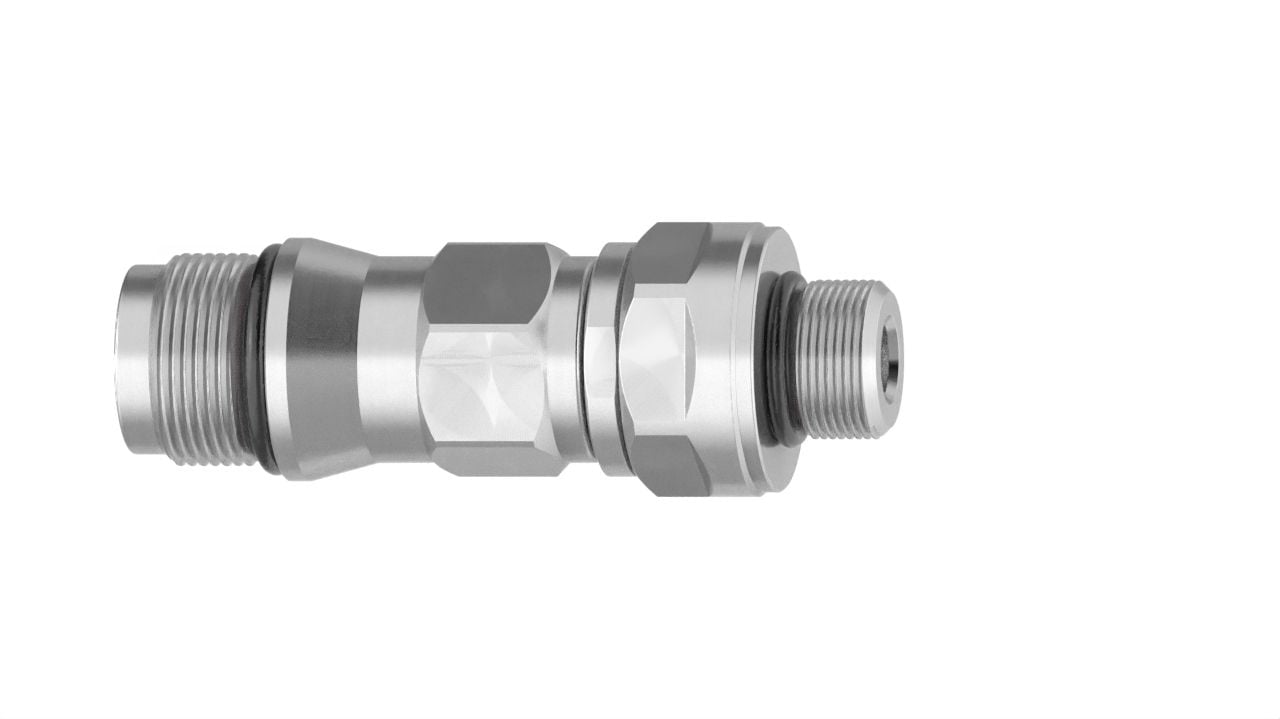

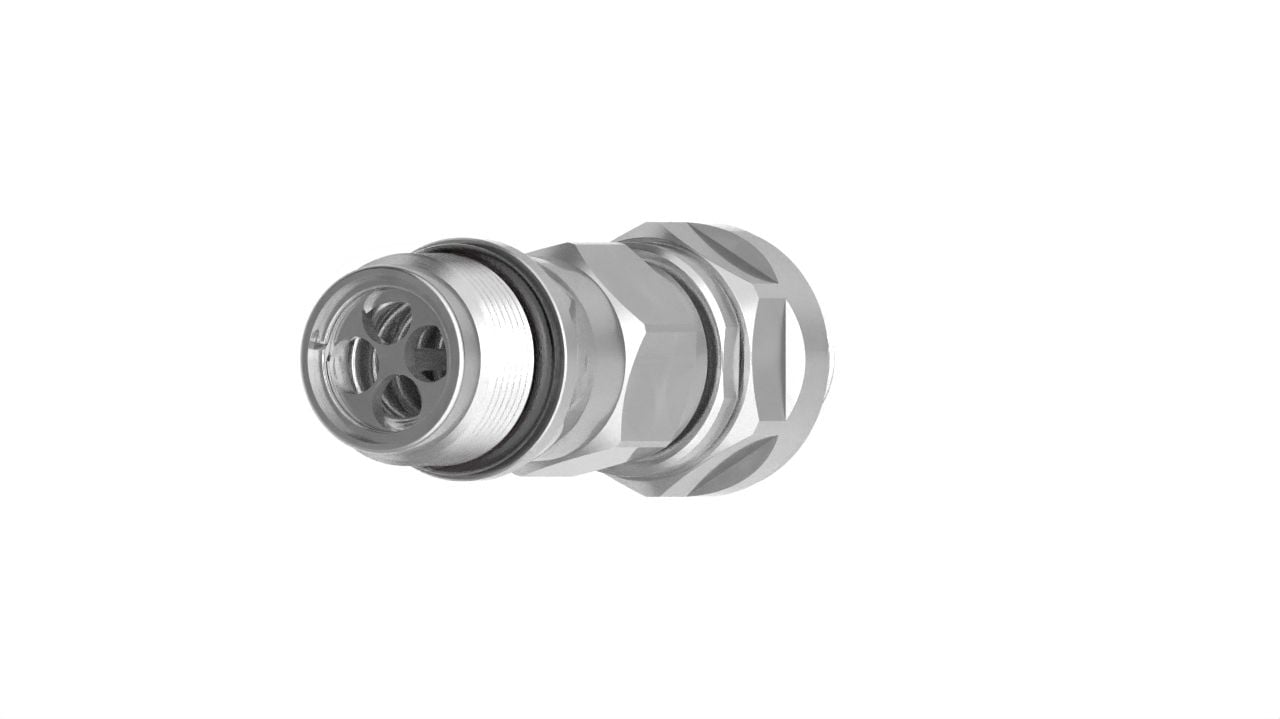

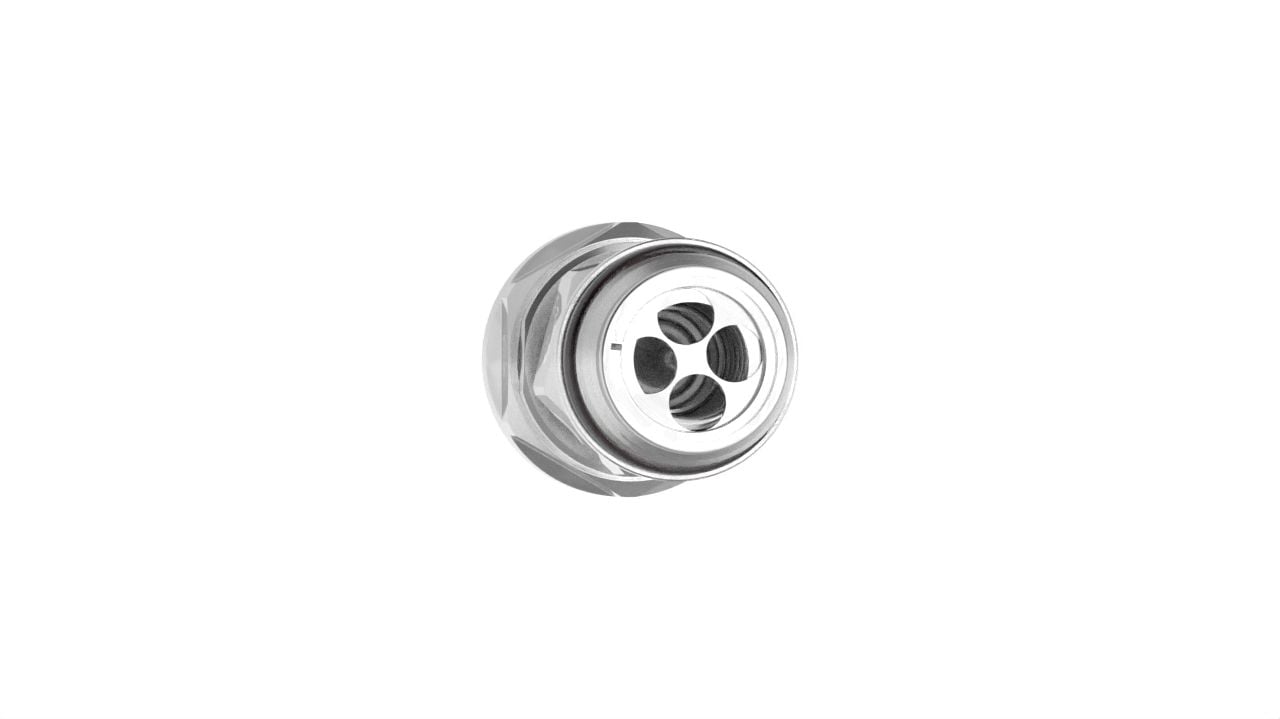

OCP UQDB 是一种无滴漏快速接头解决方案，是在开放计算项目（OCP）倡议框架下开发的，具有盲插功能。凭借其紧凑的设计和 +/- 1 mm 的径向偏差容差，它是应用于数据中心行业直接液冷系统（DLC）的完美解决方案。


功能

采用 OCP UQDB 实现可互换

无滴漏

紧凑型设计

通过 UL-IEC 62368-1 G.15.2.3 认证的 EPDM 密封件

支持热插拔

+/- 1 mm 径向偏差容差

两个 O 形圈密封，提供冗余和额外的泄漏保护

O 形圈标配凸头螺纹（ISO 11926-3），并可根据要求提供其他连接方式

产品编号
类别
名称
密封材质
正常直径
连接

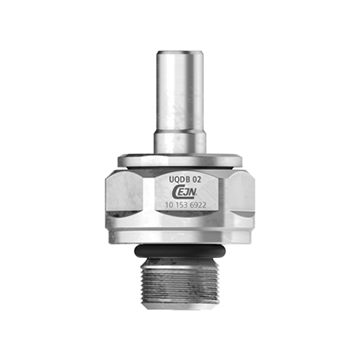

产品编号：
101536922
类别：
公头（插头）
名称：
UQDB02
密封材质：
EPDM
正常直径：
3.2 mm
连接：
UNF 7/16"-20
3D PDF

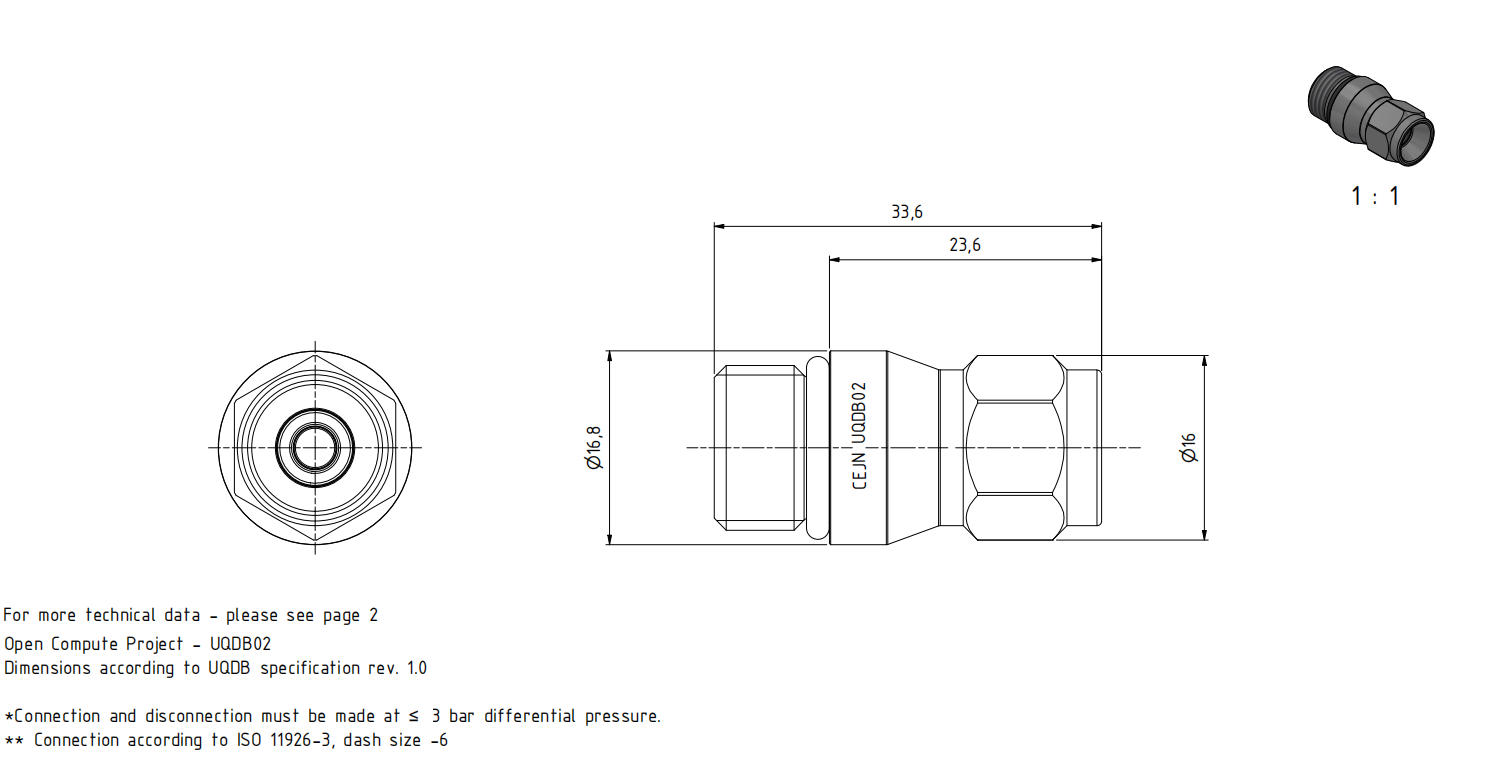

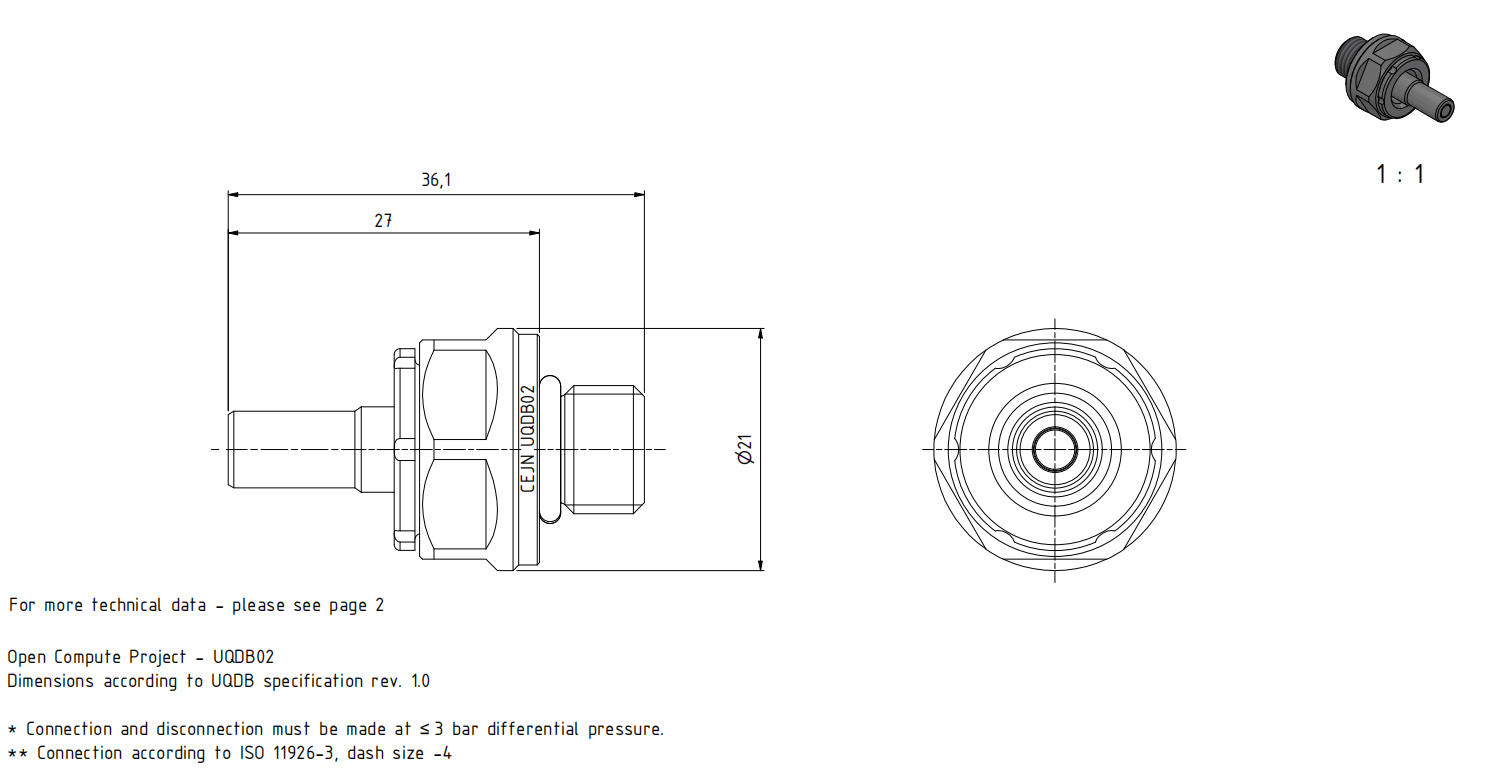

产品名称：UQDB02

产品编号：101536922

类别：公头（插头）

3D PDF
公称流量直径（DN）3.17 mm（1/8 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar*
最大工作压力（断开状态）10 bar*
最小爆破压力（连接状态）40 bar
最小爆破压力（断开状态）40 bar
温度范围-20℃–+65℃
连接方式7/16"-20 UNF 外螺纹**
密封材料EPDM
主体材料不锈钢
六角尺寸19 mm
建议螺纹拧紧扭矩— Nm
重量33.8 g

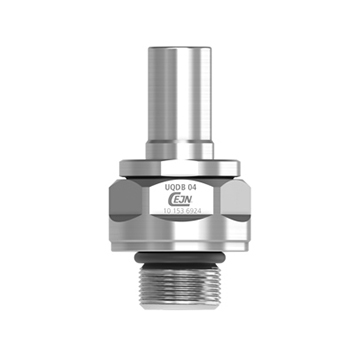

产品编号：
101536924
类别：
公头（插头）
名称：

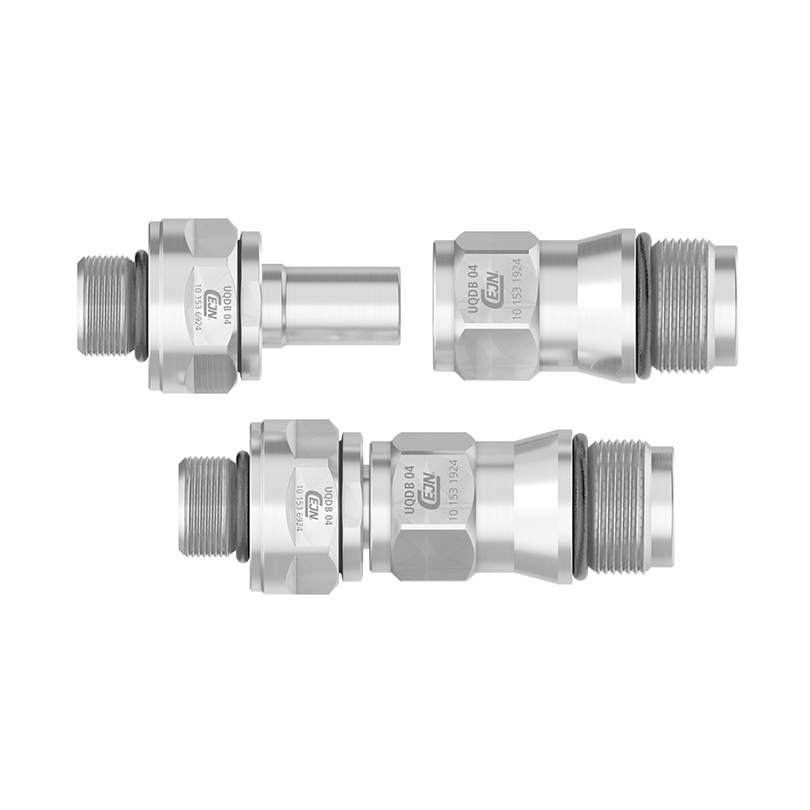

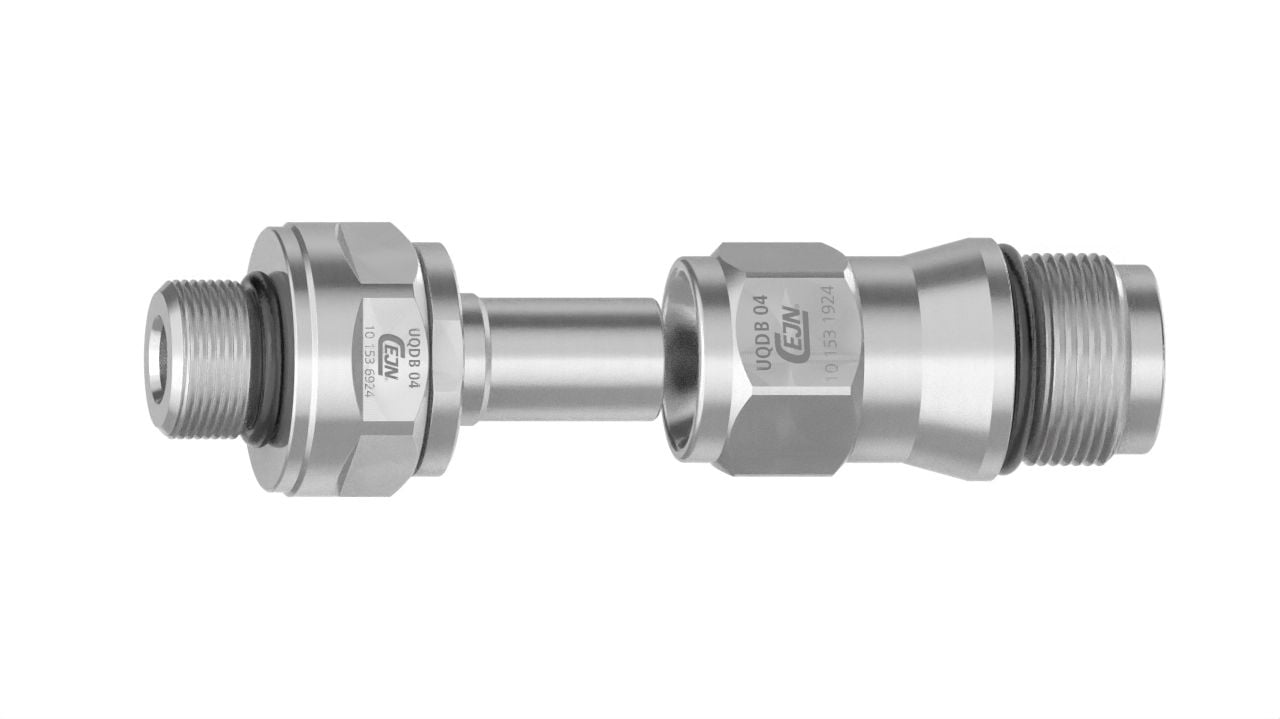

UQDB04
密封材质：
EPDM
正常直径：
6.4 mm
连接：
UNF 9/16"-18
3D PDF

产品名称：UQDB04

产品编号：101536924

类别：公头（插头）

3D PDF
公称流量直径（DN）6.35 mm（1/4 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar*
最大工作压力（断开状态）10 bar*
最小爆破压力（连接状态）40 bar
最小爆破压力（断开状态）40 bar
温度范围-20℃–+65℃
连接方式9/16"-18 UNF 外螺纹**
密封材料EPDM
主体材料不锈钢
六角尺寸22 mm
建议螺纹拧紧扭矩— Nm
重量55.9 g
产品编号：
101536926
类别：
公头（插头）
名称：

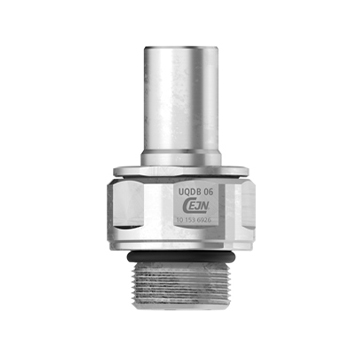

UQDB06
密封材质：
EPDM
正常直径：
9.5 mm
连接：
UNF 3/4"-16
3D PDF

产品名称：UQDB06

产品编号：101536926

类别：公头（插头）

3D PDF
公称流量直径（DN）9.5 mm（3/8 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar**
最大工作压力（断开状态）10 bar**
最小爆破压力（连接状态）40 bar
最小爆破压力（断开状态）40 bar
温度范围-20℃–+65℃
连接方式3/4"-16 UNF 外螺纹*
密封材料EPDM
主体材料不锈钢
六角尺寸27 mm
建议螺纹拧紧扭矩— Nm
重量85 g
产品编号：
101536928
类别：
公头（插头）
名称：

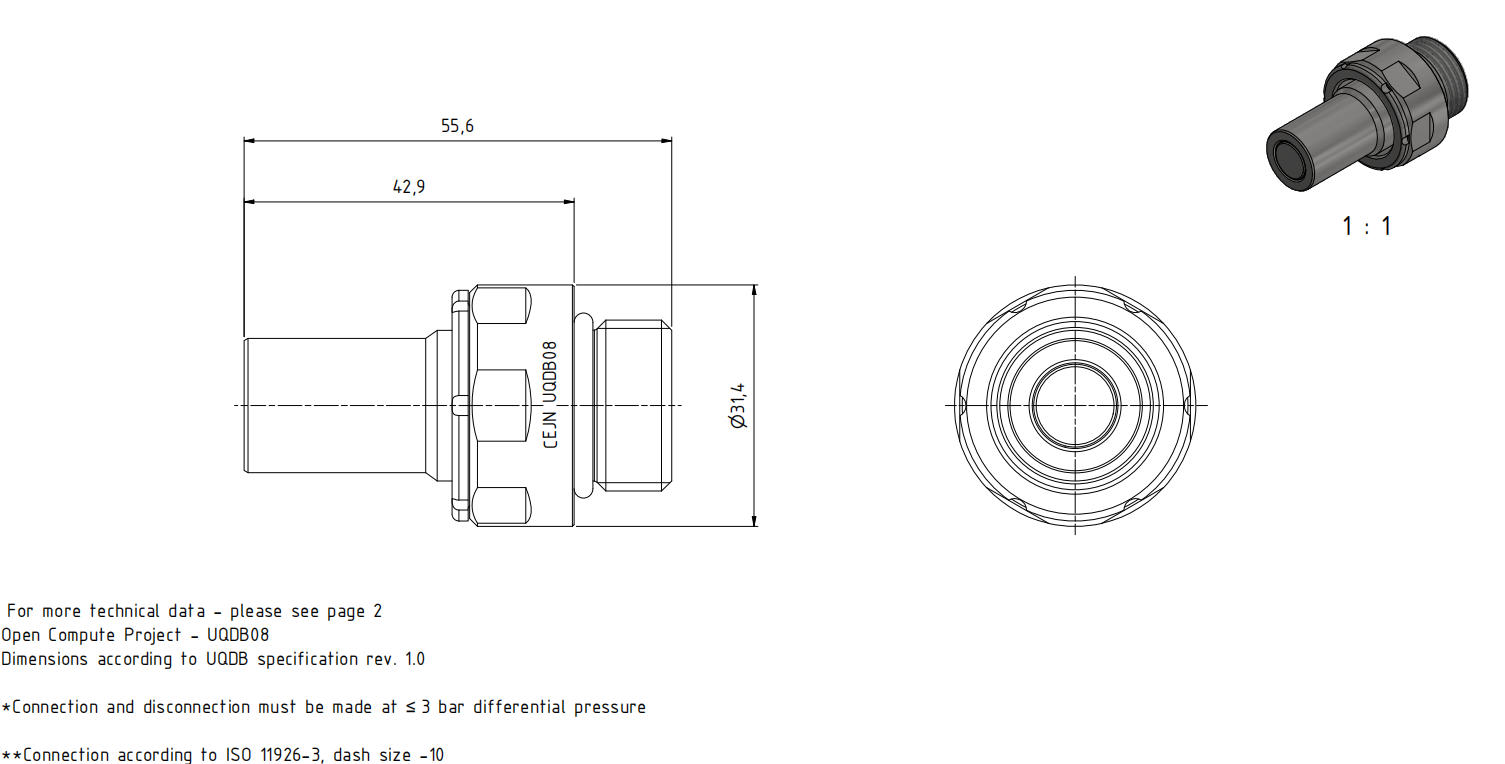

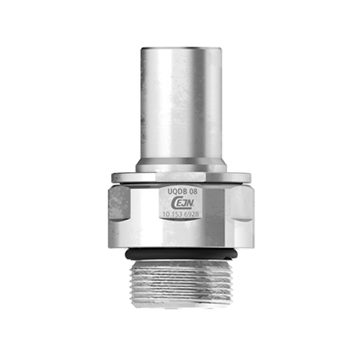

UQDB08
密封材质：
EPDM
正常直径：
12.7 mm
连接：
UNF 7/8"-14
3D PDF

产品名称：UQDB08

产品编号：101536928

类别：公头（插头）

3D PDF
公称流量直径（DN）12.7 mm（1/2 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar*
最大工作压力（断开状态）10 bar*
最小爆破压力（连接状态）40 bar
最小爆破压力（断开状态）40 bar
温度范围-20℃–+65℃
连接方式7/8"-14 UNF 外螺纹**
密封材料EPDM
主体材料不锈钢
六角尺寸30 mm
建议螺纹拧紧扭矩— Nm
重量114.1 g

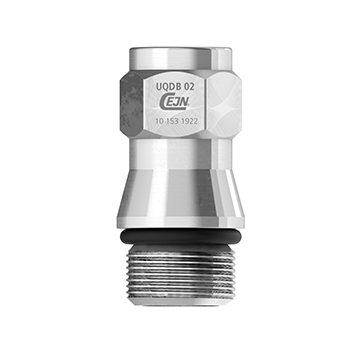

产品编号：
101531922
类别：
母头（套筒）
名称：
UQDB02
密封材质：
EPDM
正常直径：
3.2 mm
连接：
UNF 9/16"-18
3D PDF

产品名称：UQDB02

产品编号：101531922

类别：母头（套筒）

3D PDF
公称流量直径（DN）3.17 mm（1/8 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar*
最大工作压力（断开状态）10 bar*
最小爆破压力（连接状态）40 bar
最小爆破压力（断开状态）40 bar
温度范围-20℃–+65℃
连接方式9/16"-18 UNF 外螺纹***
密封材料EPDM
主体材料不锈钢
六角尺寸14 mm
建议螺纹拧紧扭矩— Nm
重量33.2 g

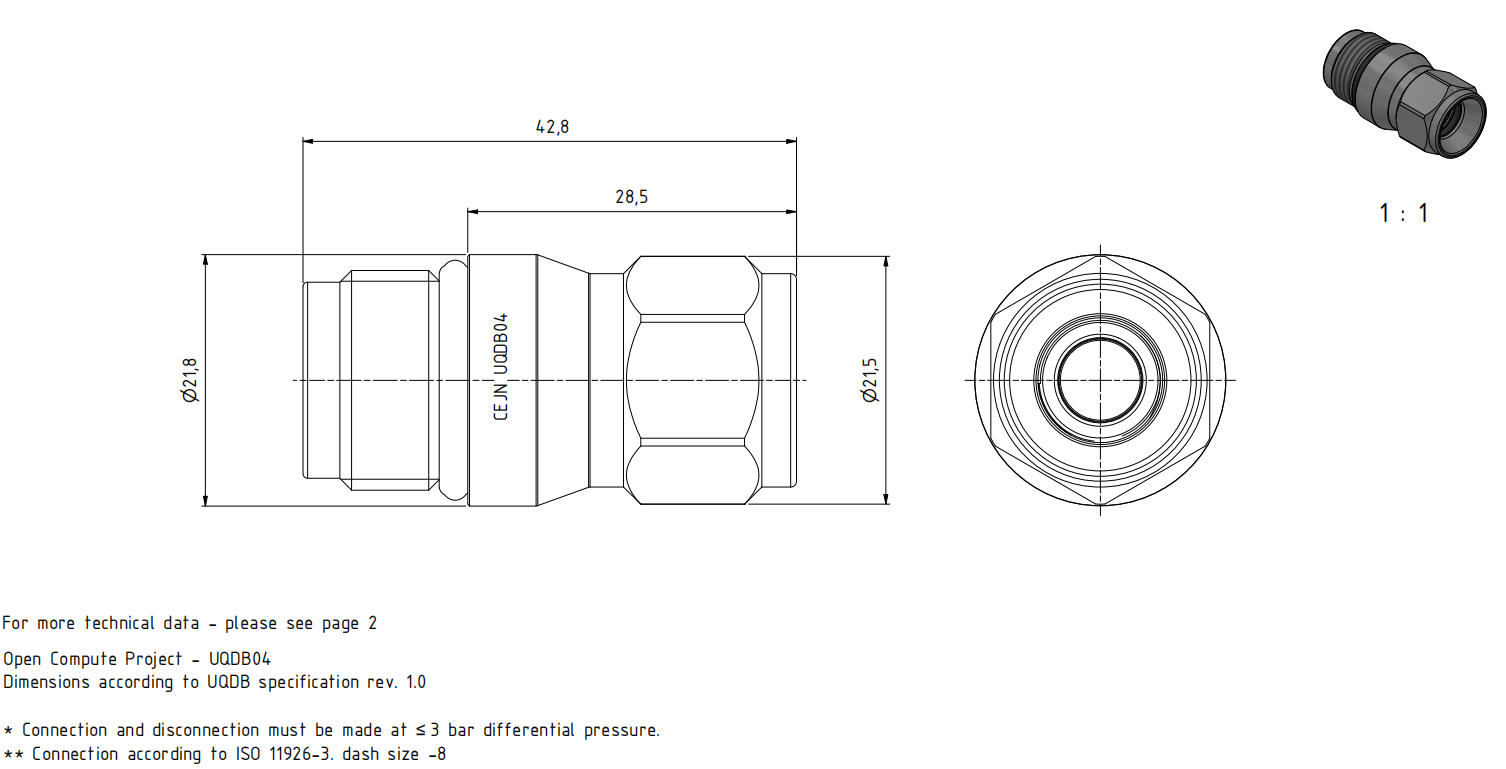

产品编号：
101531924
类别：
母头（套筒）
名称：

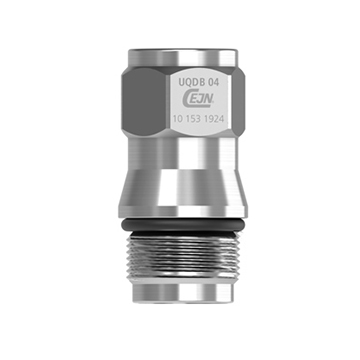

UQDB04
密封材质：
EPDM
正常直径：
6.4 mm
连接：
UNF 3/4"-16 SAE ORB
3D PDF

产品名称：UQDB04

产品编号：101531924

类别：母头（套筒）

3D PDF
公称流量直径（DN）6.35 mm（1/4 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar*
最大工作压力（断开状态）10 bar*
最小爆破压力（连接状态）40 bar
最小爆破压力（断开状态）40 bar
温度范围-20℃–+65℃
连接方式3/4"-16 UNF SAE ORB 外螺纹
密封材料EPDM
主体材料不锈钢
六角尺寸19 mm
建议螺纹拧紧扭矩— Nm
重量63.8 g
产品编号：
101531926
类别：
母头（套筒）
名称：

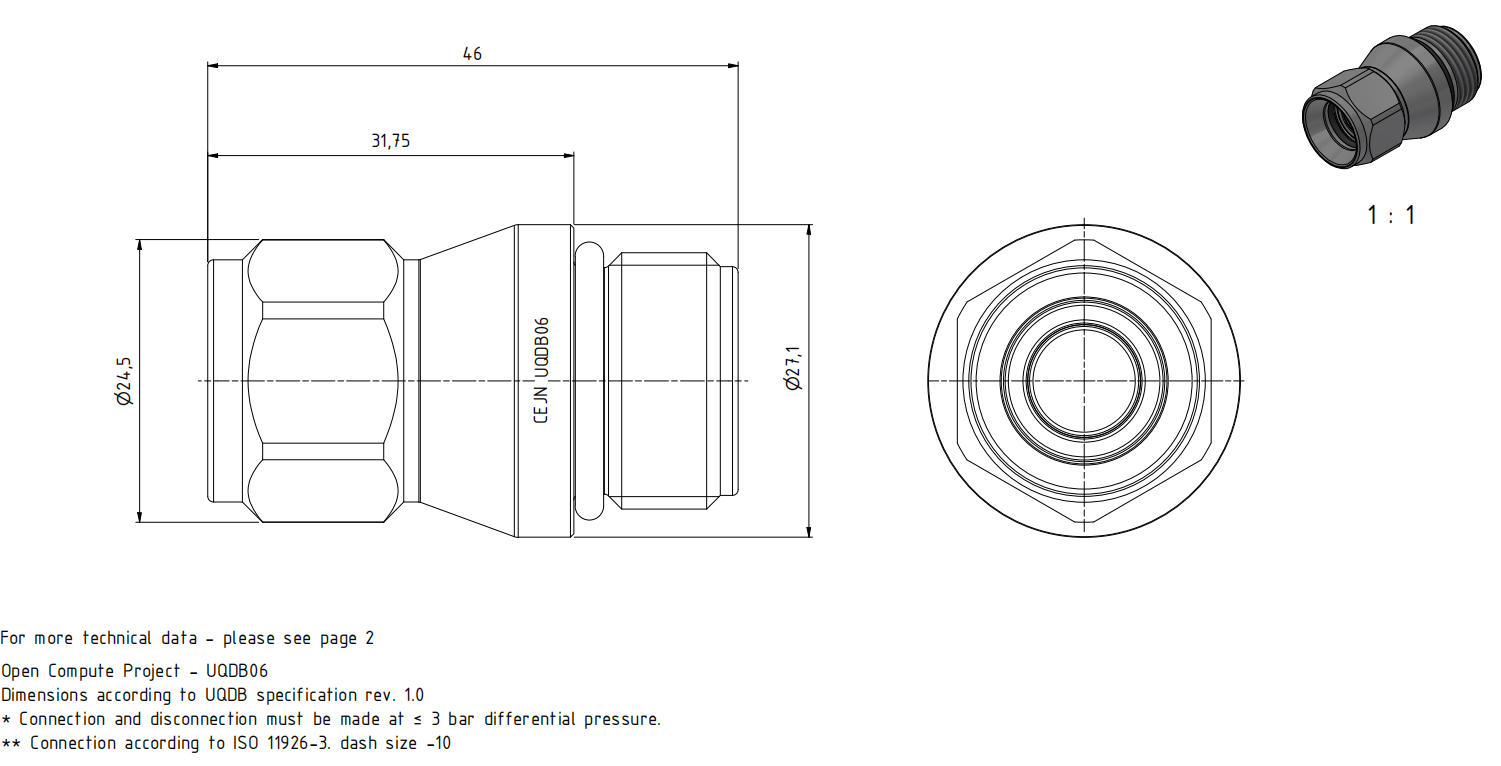

UQDB06
密封材质：
EPDM
正常直径：
9.5 mm
连接：
UNF 7/8"-14
3D PDF

产品名称：UQDB06

产品编号：101531926

类别：母头（套筒）

3D PDF
公称流量直径（DN）9.5 mm（3/8 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar（145 PSI）*
最大工作压力（断开状态）10 bar（145 PSI）*
最小爆破压力（连接状态）40 bar
最小爆破压力（断开状态）40 bar
温度范围-20℃–+65℃
连接方式7/8"-14 UNF-2A 外螺纹***
密封材料EPDM
主体材料不锈钢
六角尺寸22 mm
建议螺纹拧紧扭矩— Nm
重量95.4 g

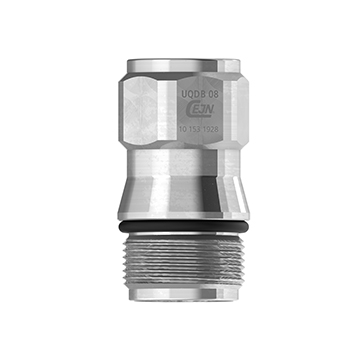

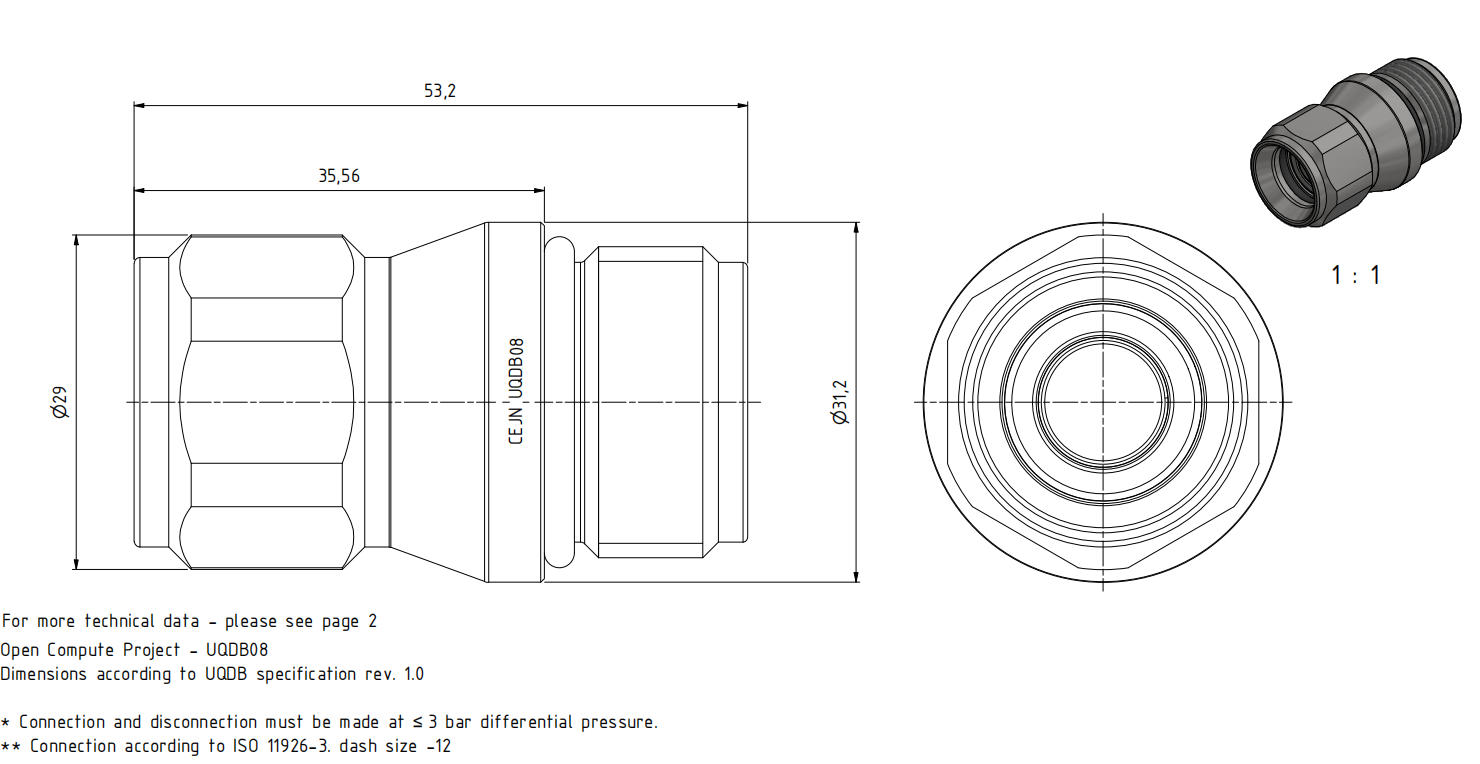

产品编号：
101531928
类别：
母头（套筒）
名称：
UQDB08
密封材质：
EPDM
正常直径：
12.7 mm
连接：
UNF 1-1/16-16
3D PDF

产品名称：UQDB08

产品编号：101531928

类别：母头（套筒）

3D PDF
公称流量直径（DN）12.7 mm（1/2 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar*
最大工作压力（断开状态）10 bar*
最小爆破压力（连接状态）40 bar
最小爆破压力（断开状态）40 bar
温度范围-20℃–+65℃
连接方式1-1/16"-12 UNF 外螺纹**
密封材料EPDM
主体材料不锈钢
六角尺寸27 mm
建议螺纹拧紧扭矩— Nm
重量149 g

下载

请填写以下表格以获取可下载的产品文件。您提供的数据仅供内部参考，不会在 CEJN 以外发布或提供给任何第三方。提交此表格后，您可能会收到电子邮件。您可以随时取消订阅。

应用场景

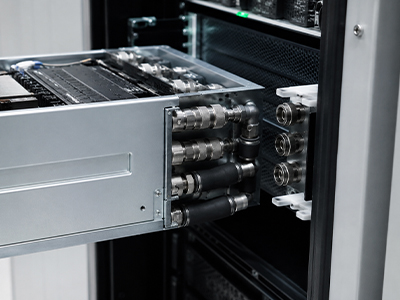

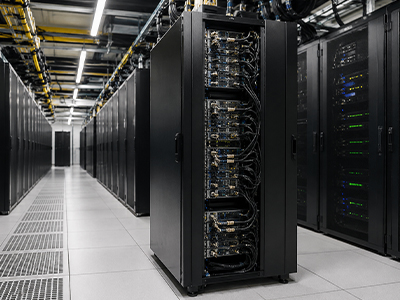

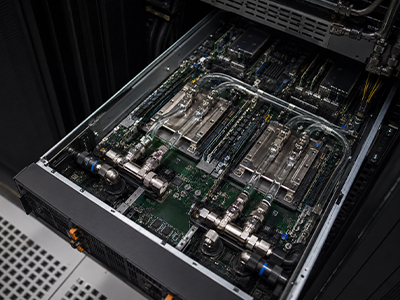

数据中心 DLC 直接液冷
紧凑型服务器机柜
盲插式液冷模块连接
