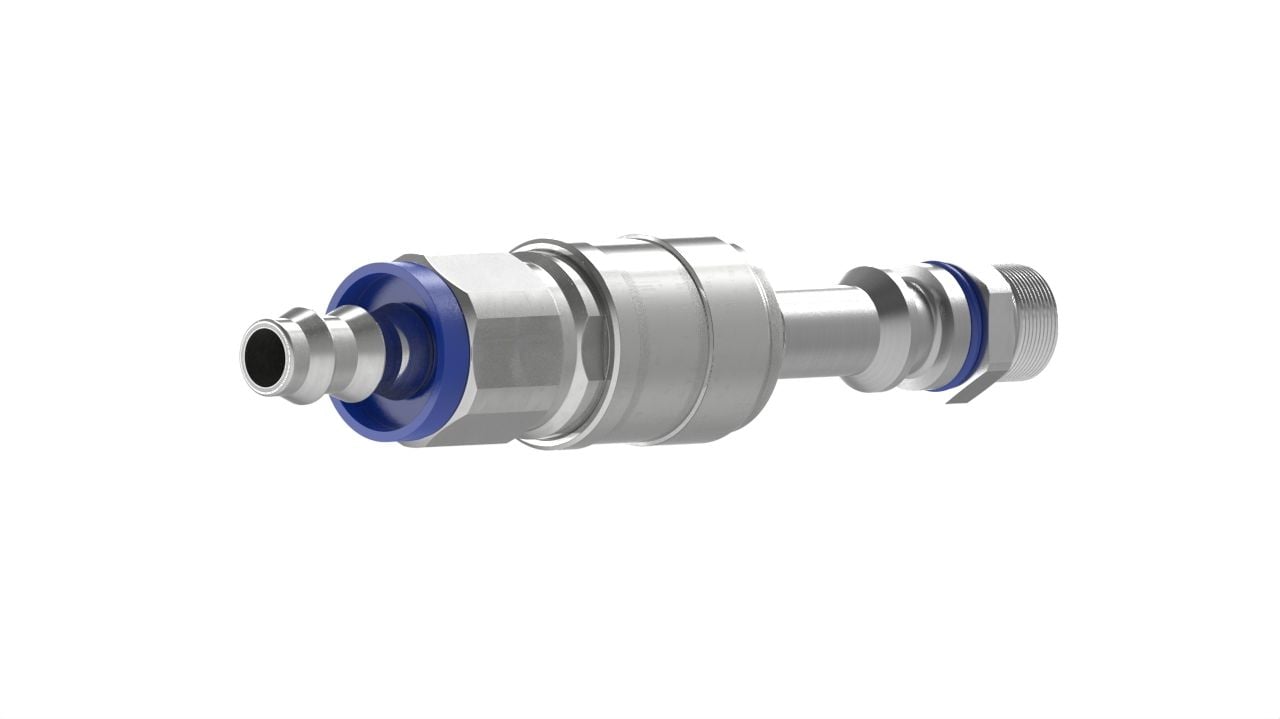

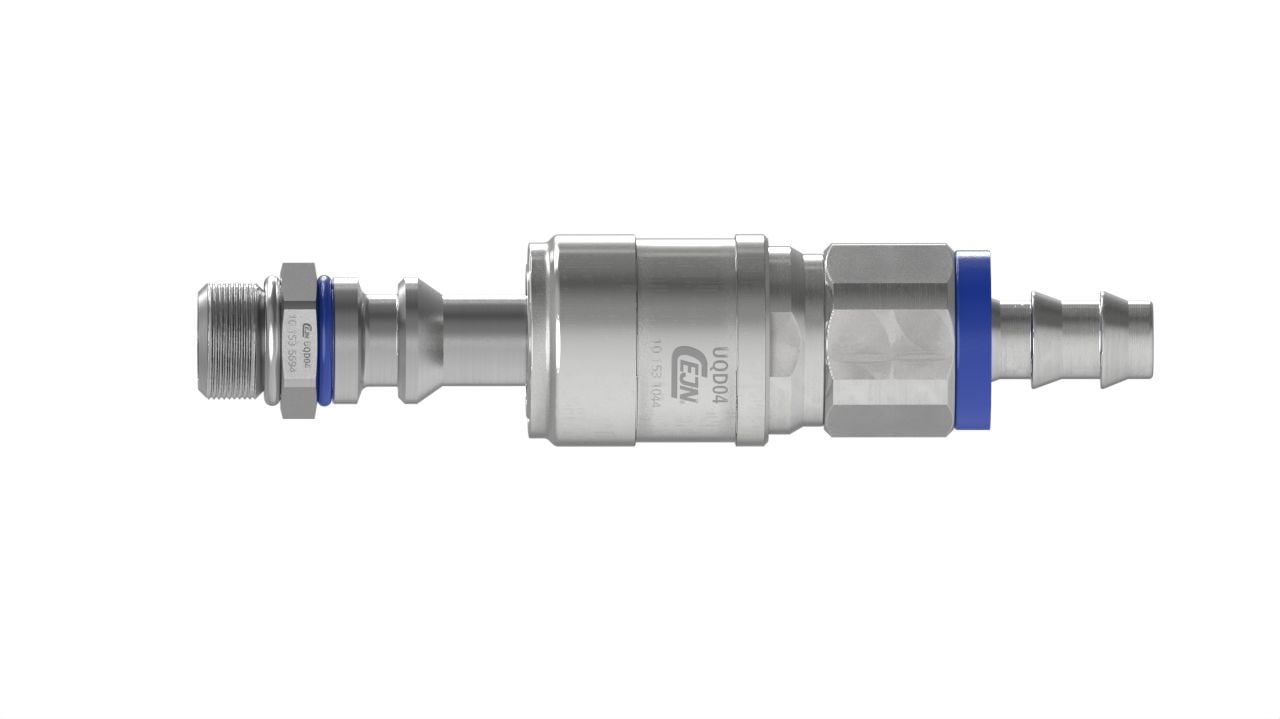

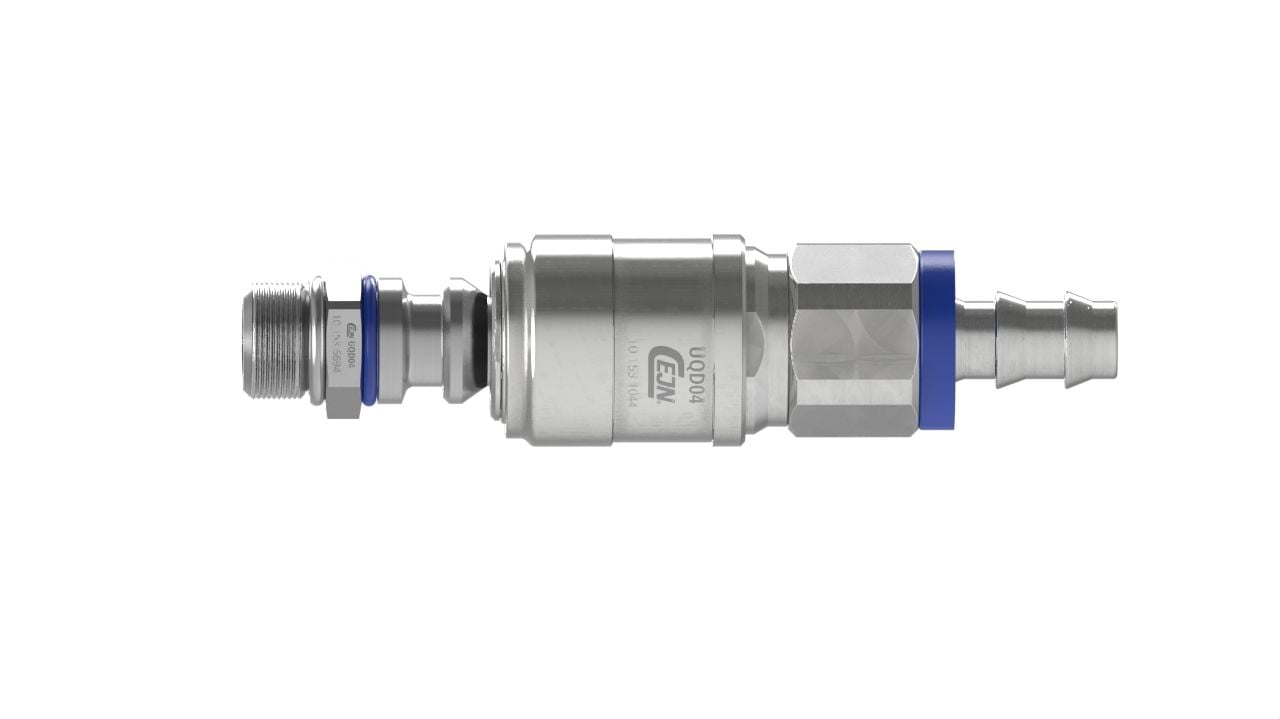

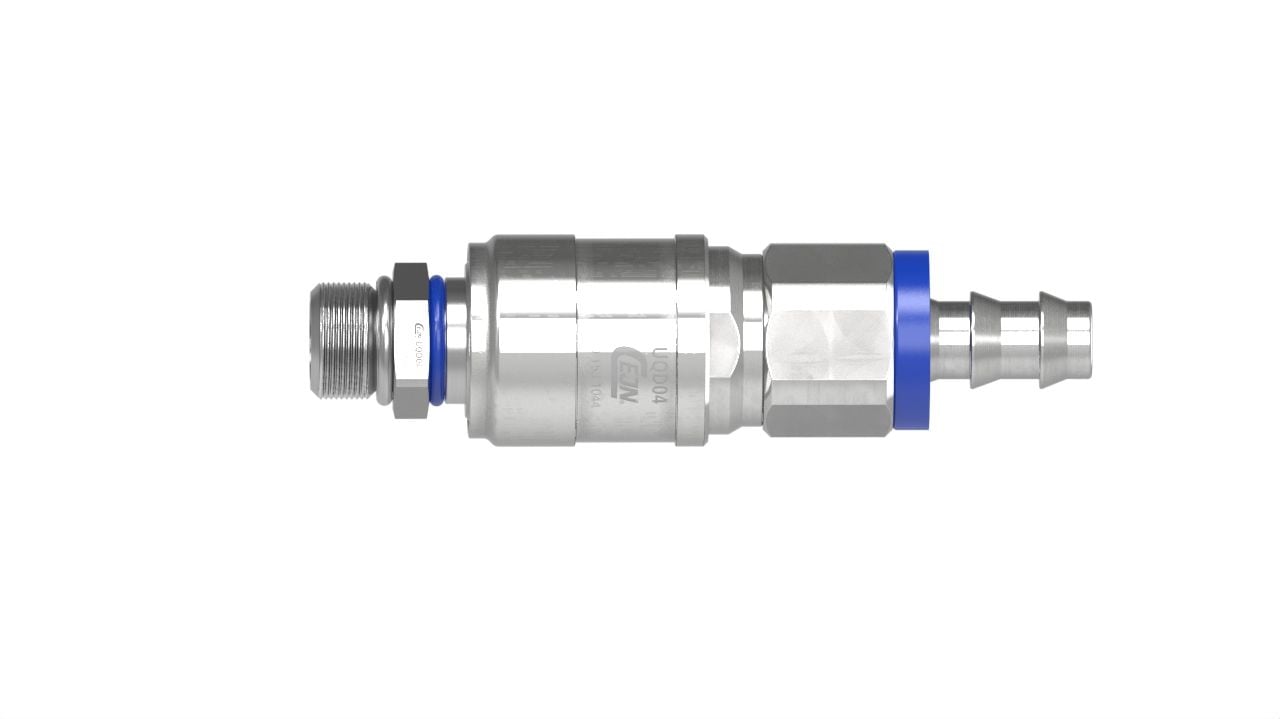

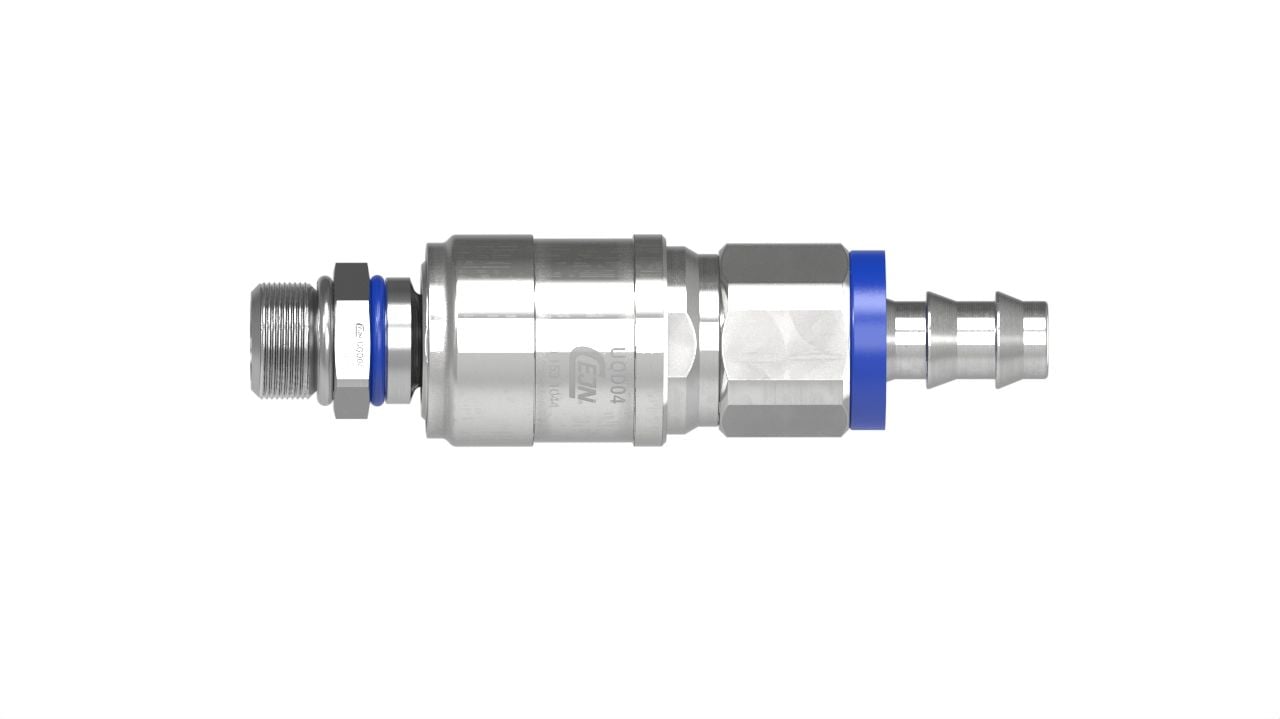

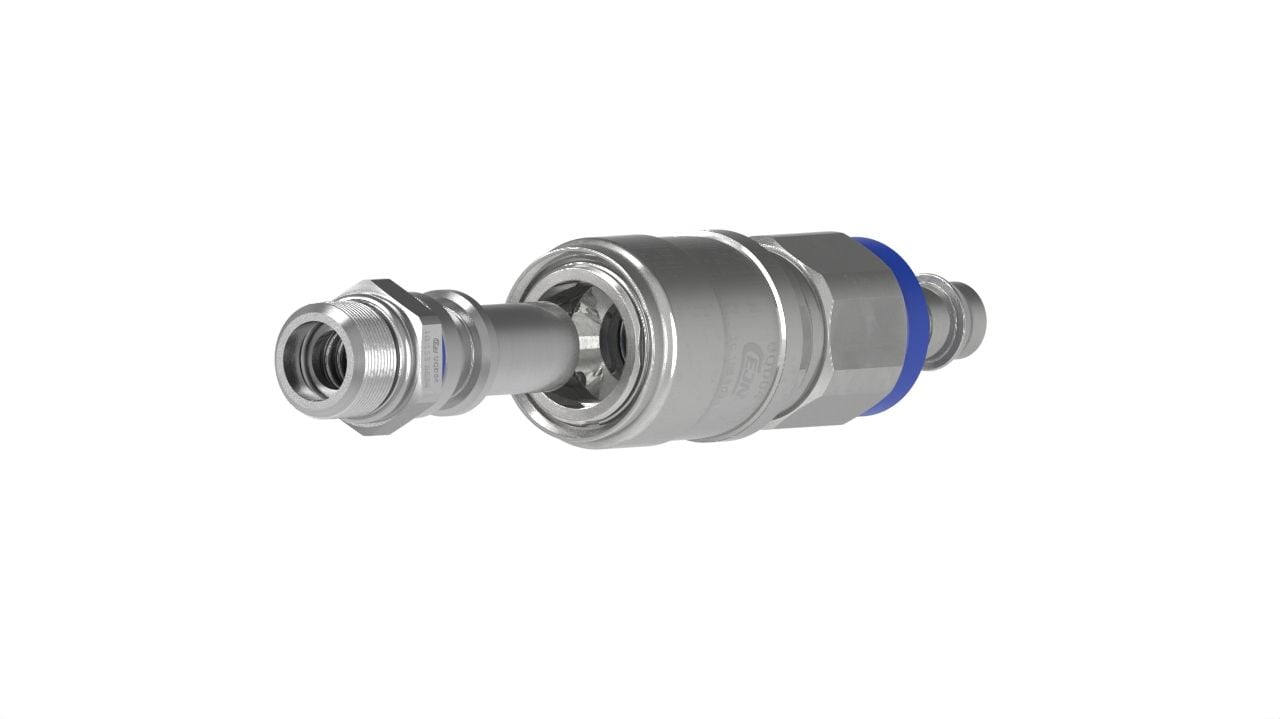

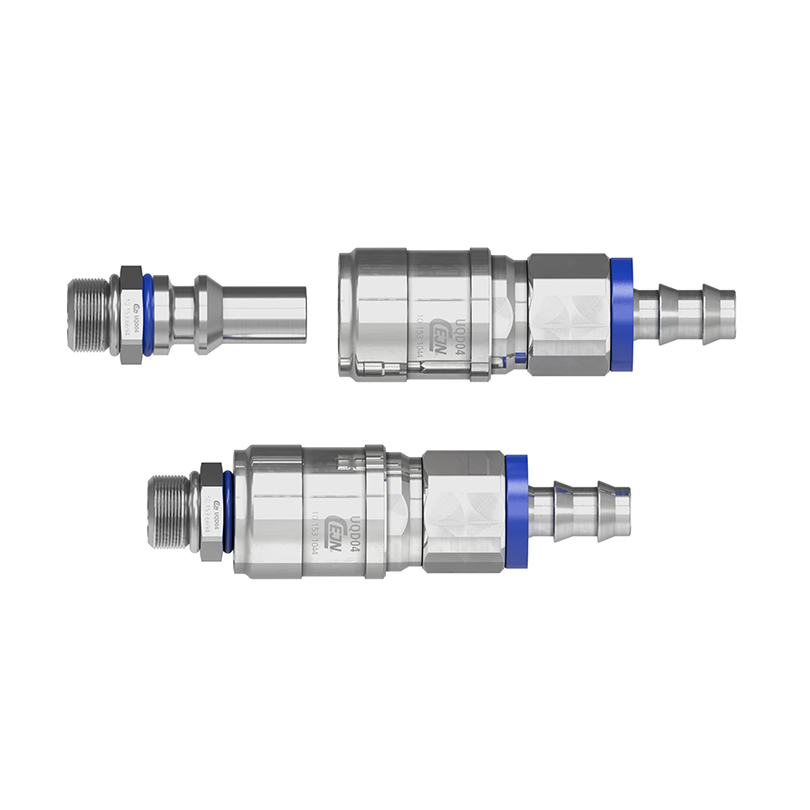

UQD 接头

OCP (Open Compute Project) 液体冷却 Dry break

核心特性

热插拔连接

安全防漏

快速维护

双 O 型圈密封

颜色编码可选

高互换性

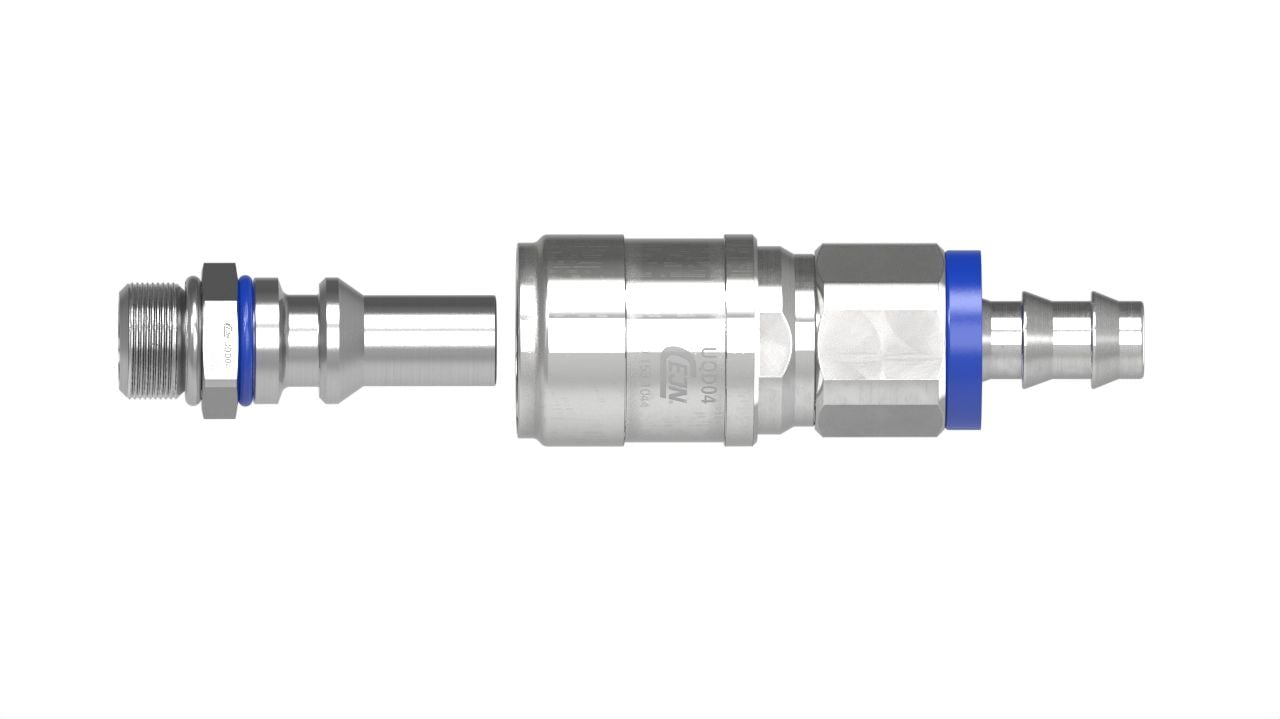

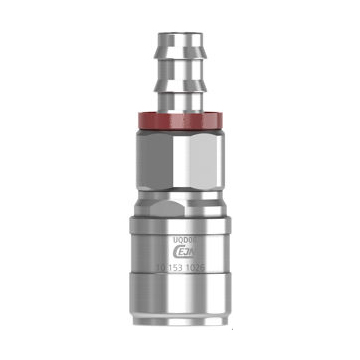

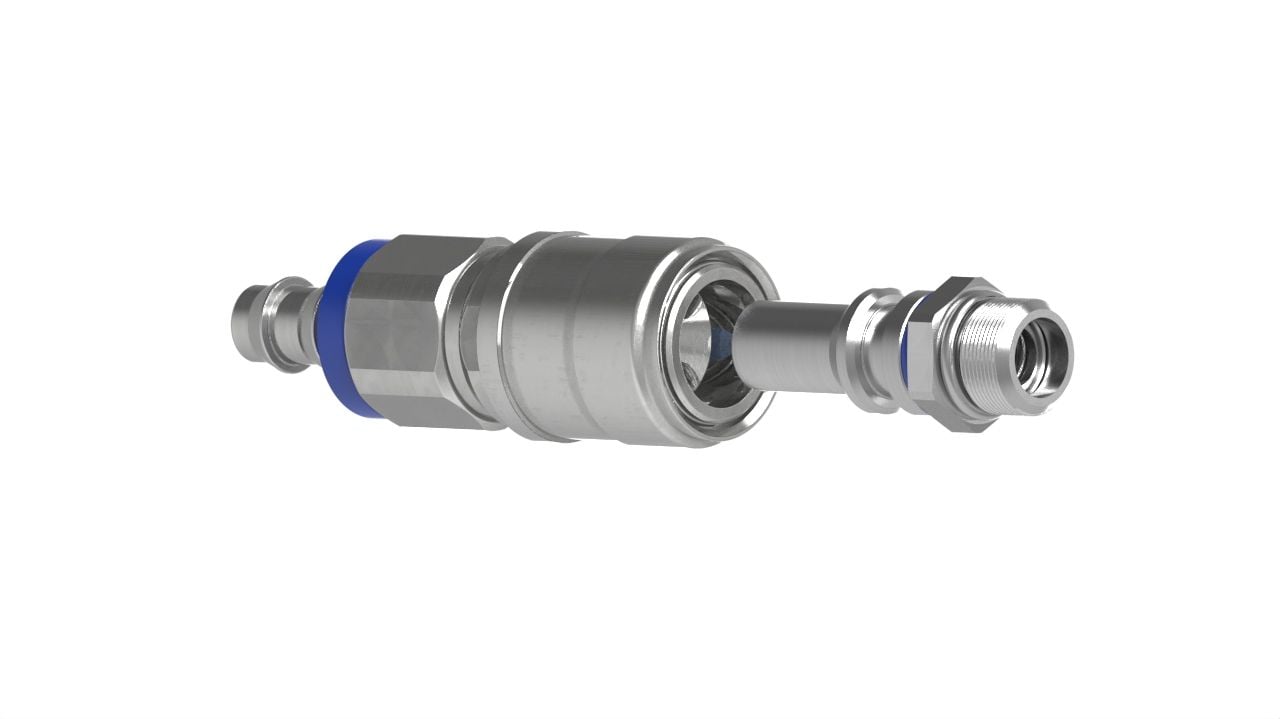

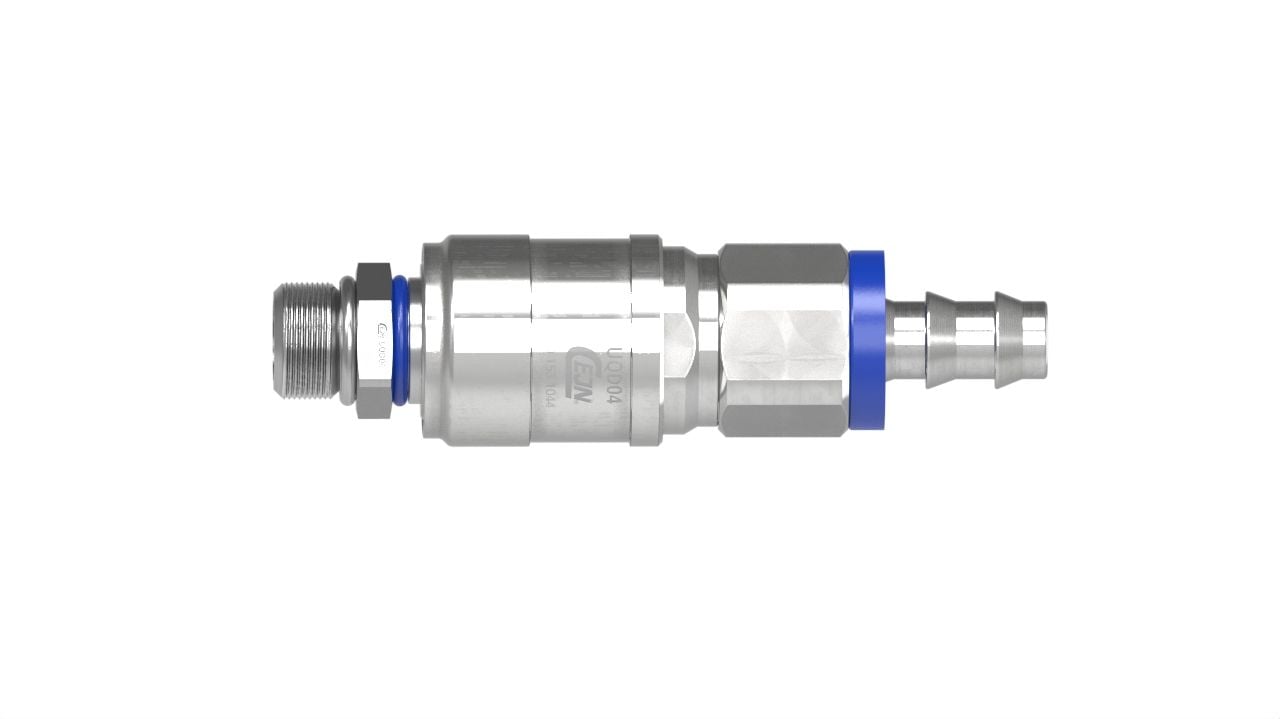

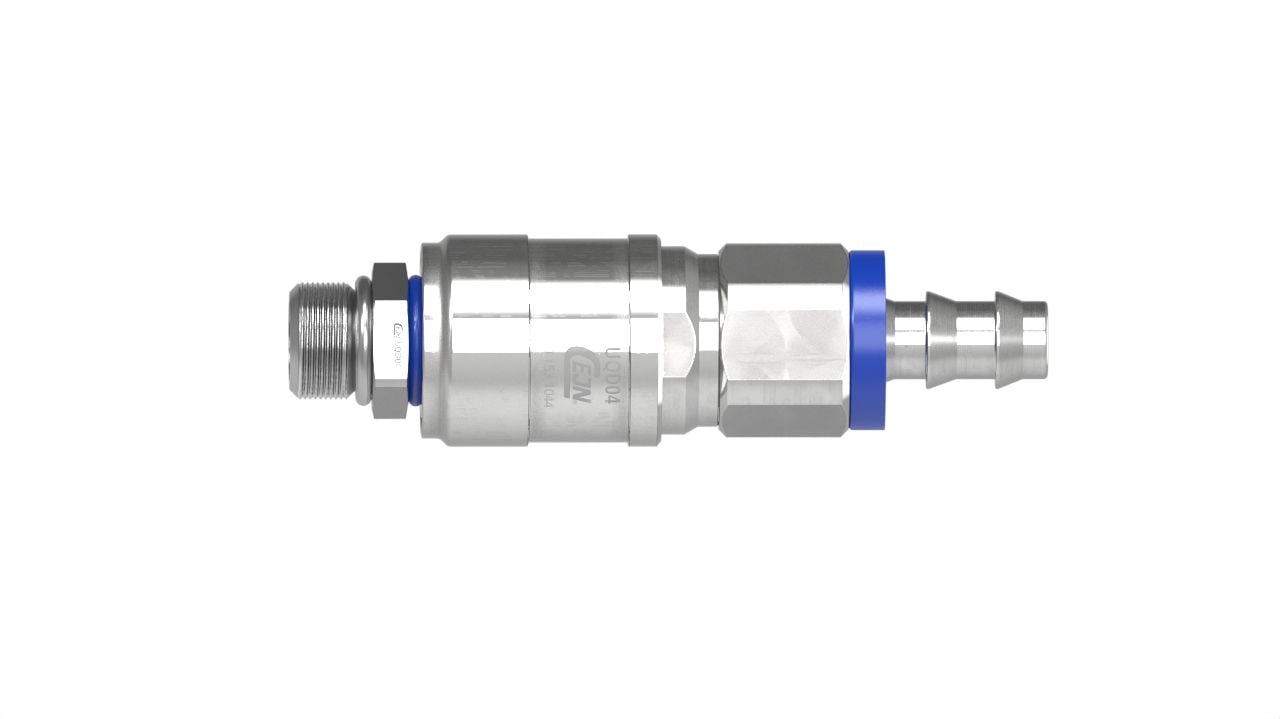

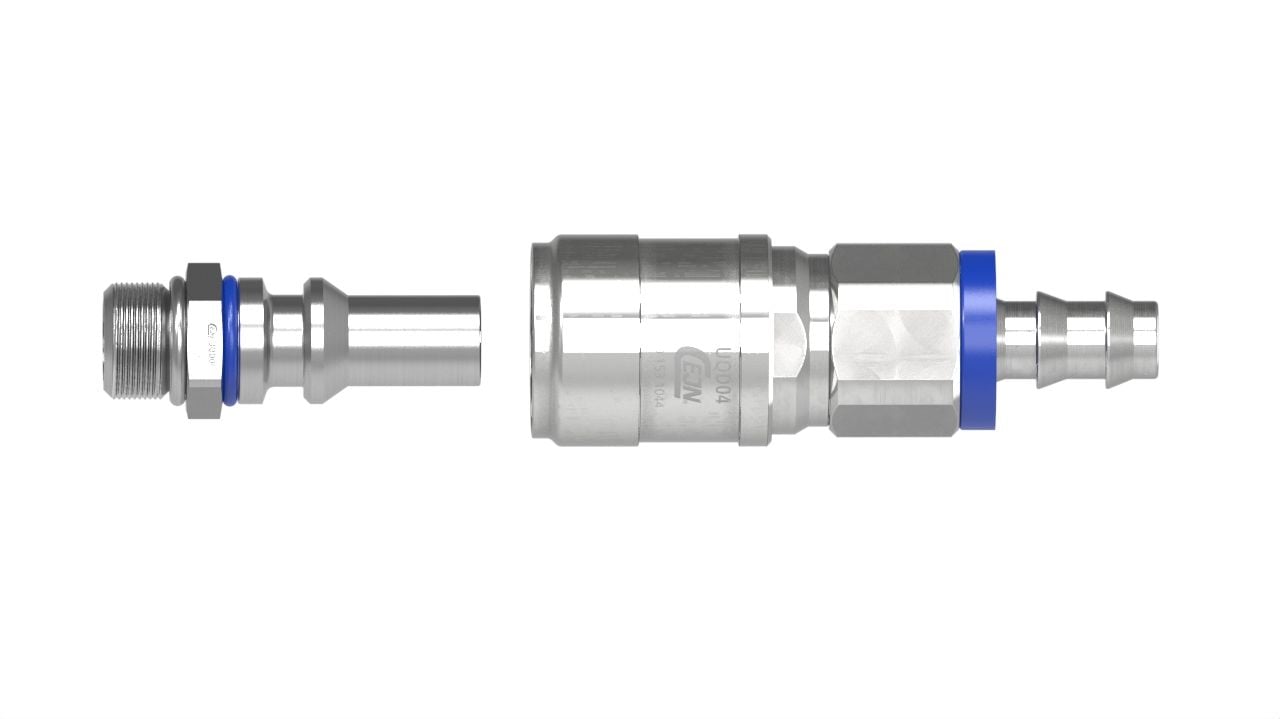

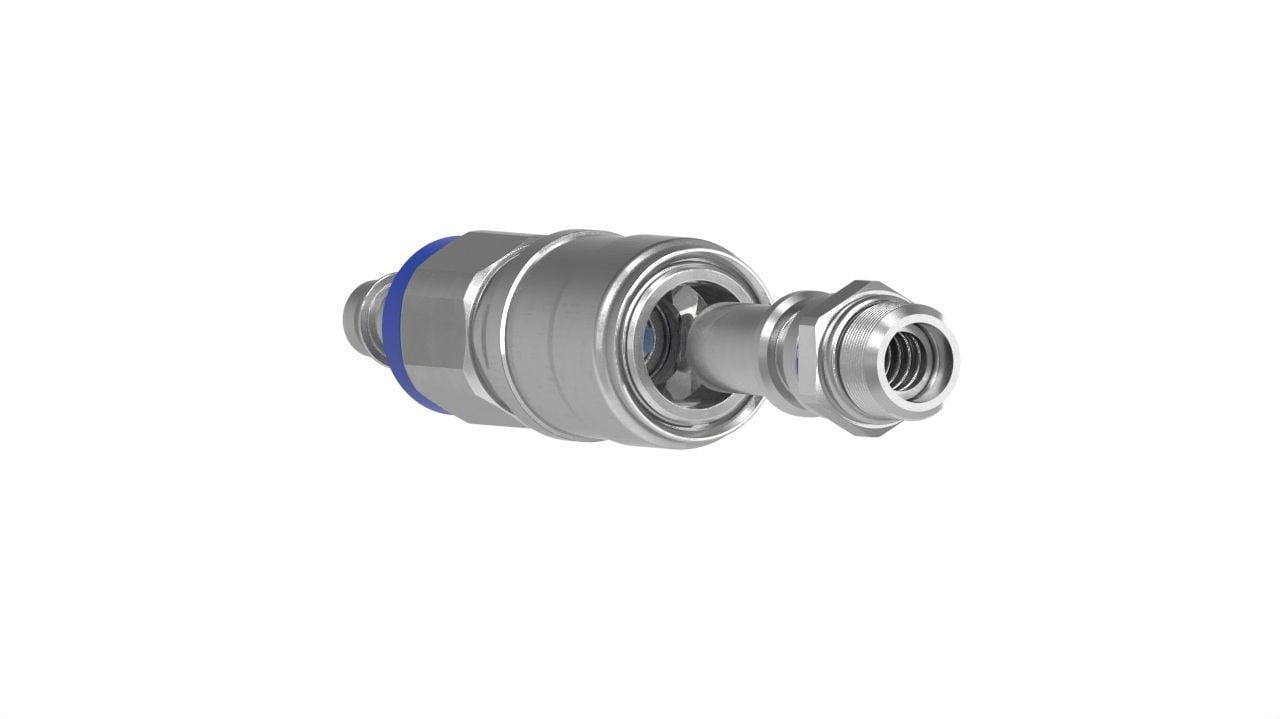

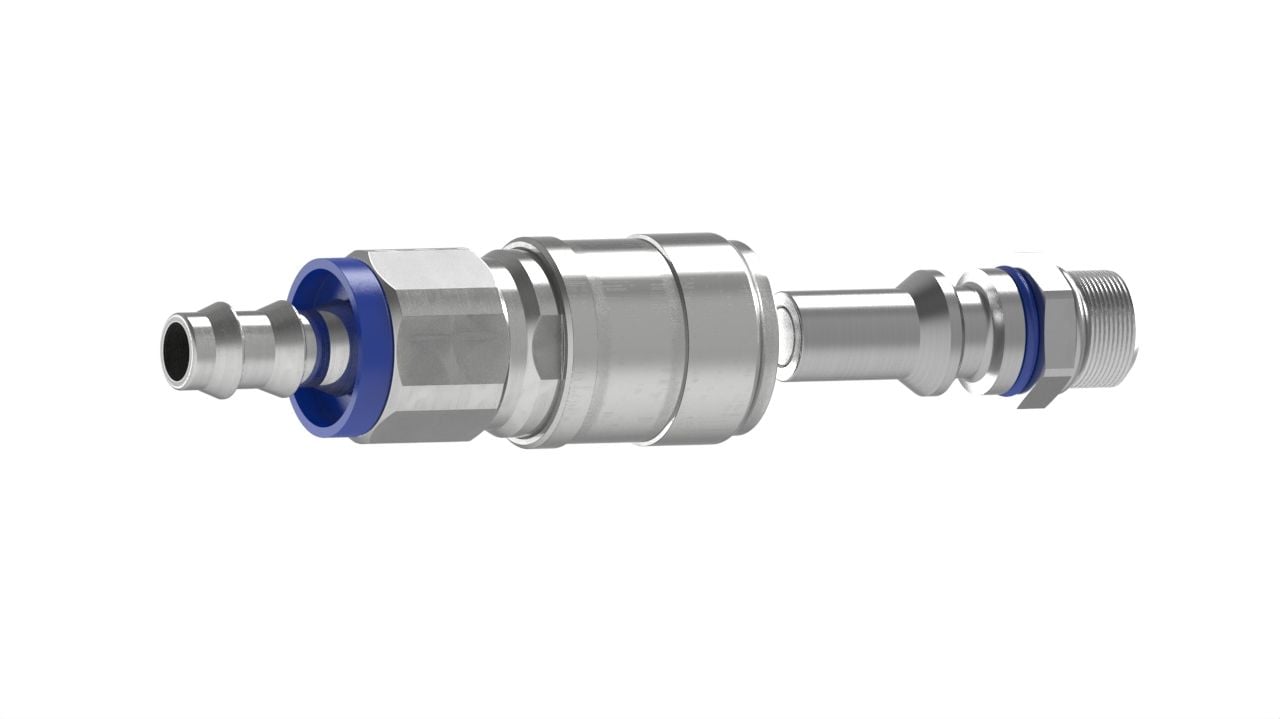

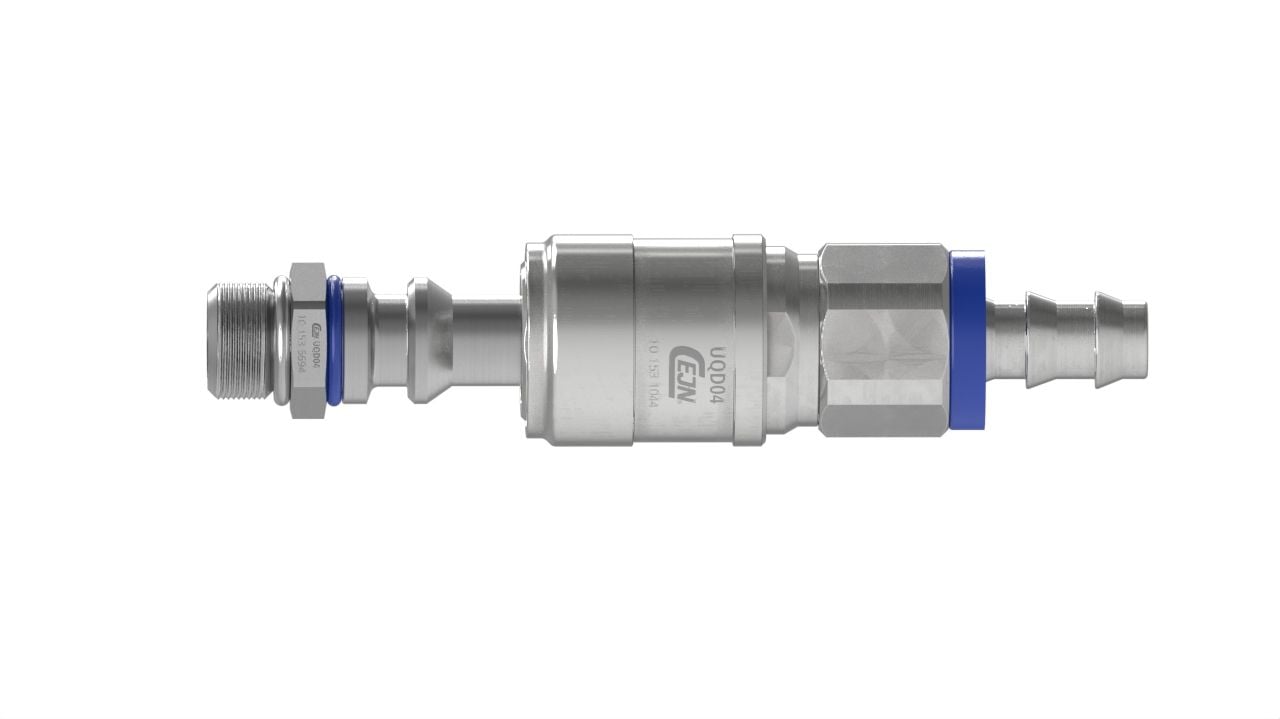

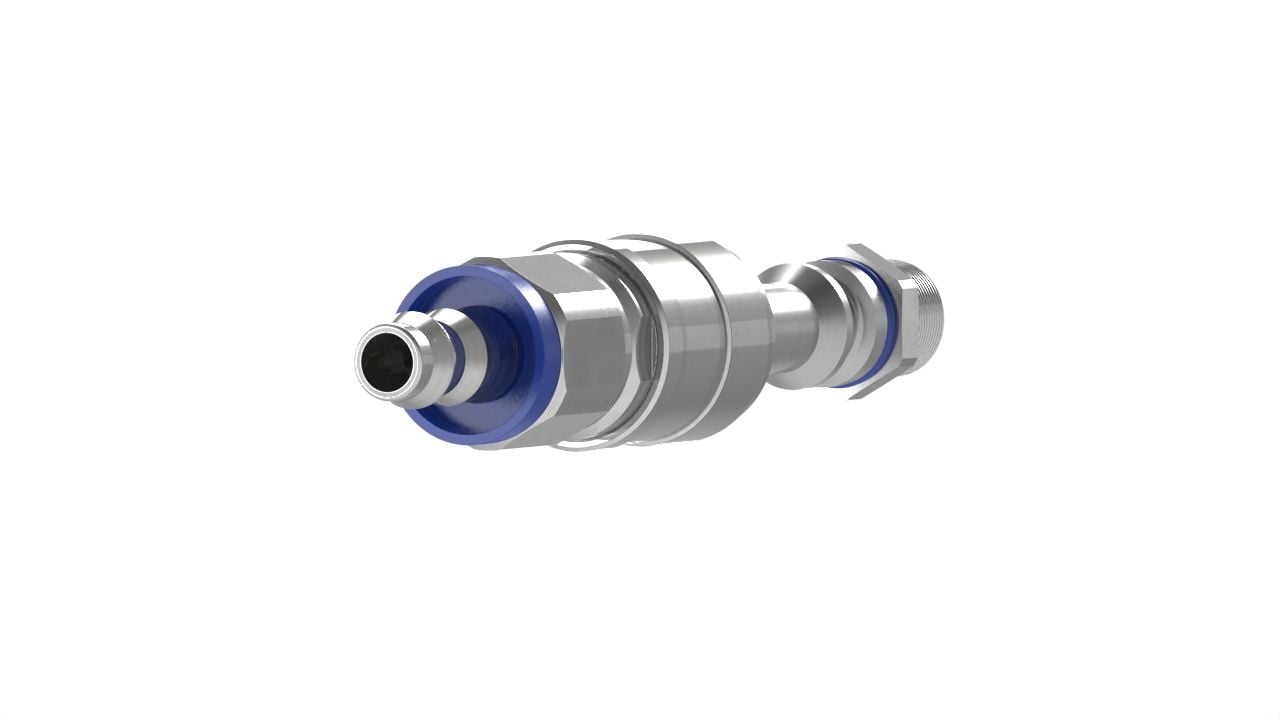

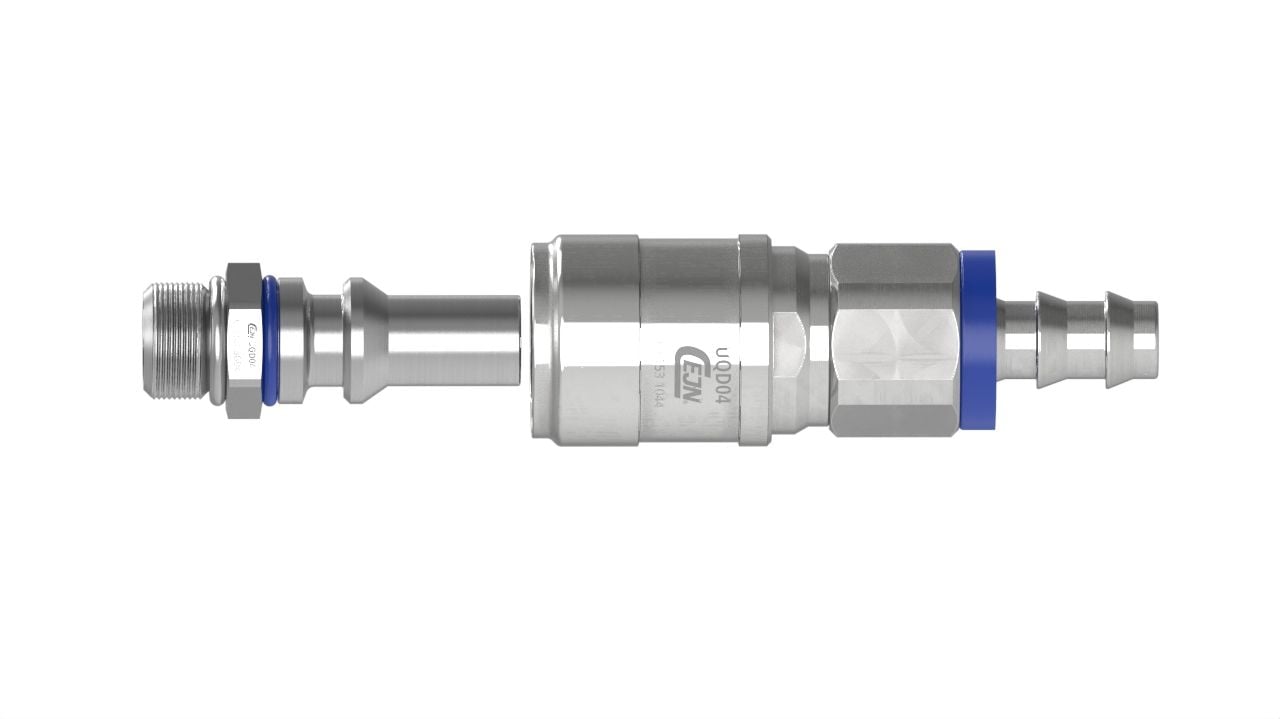

Product image
产品概述
相关产品

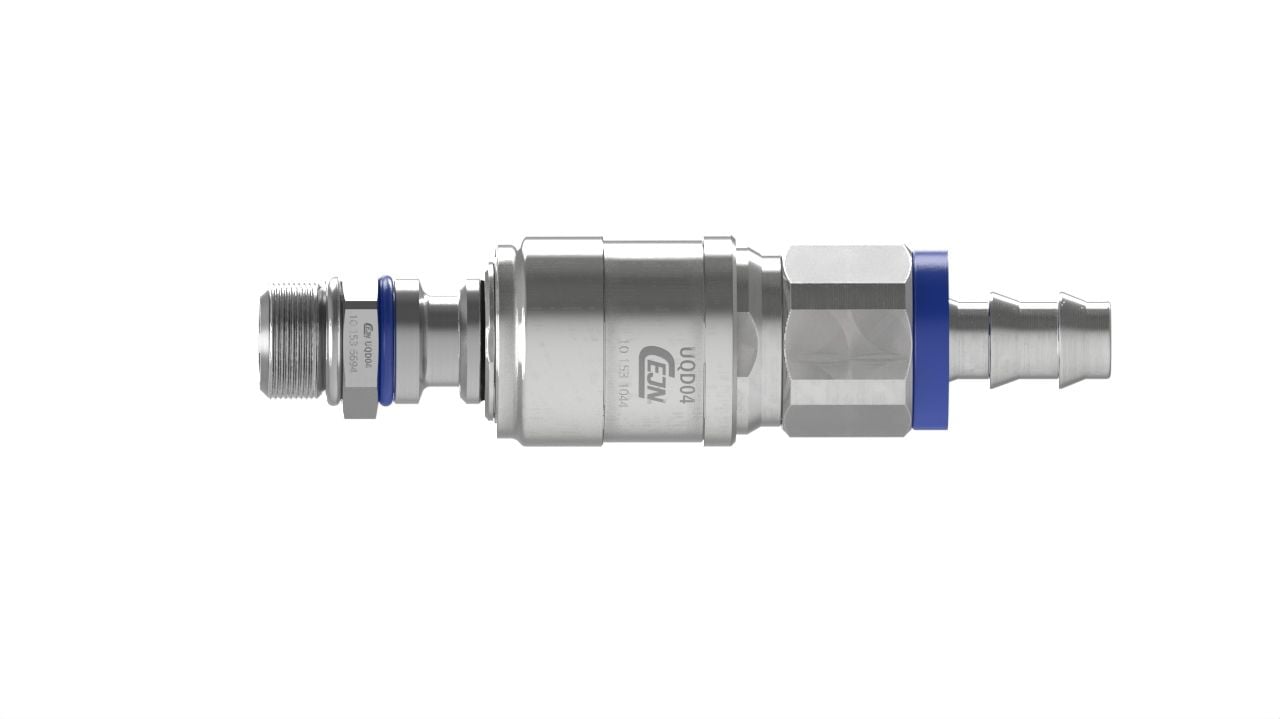

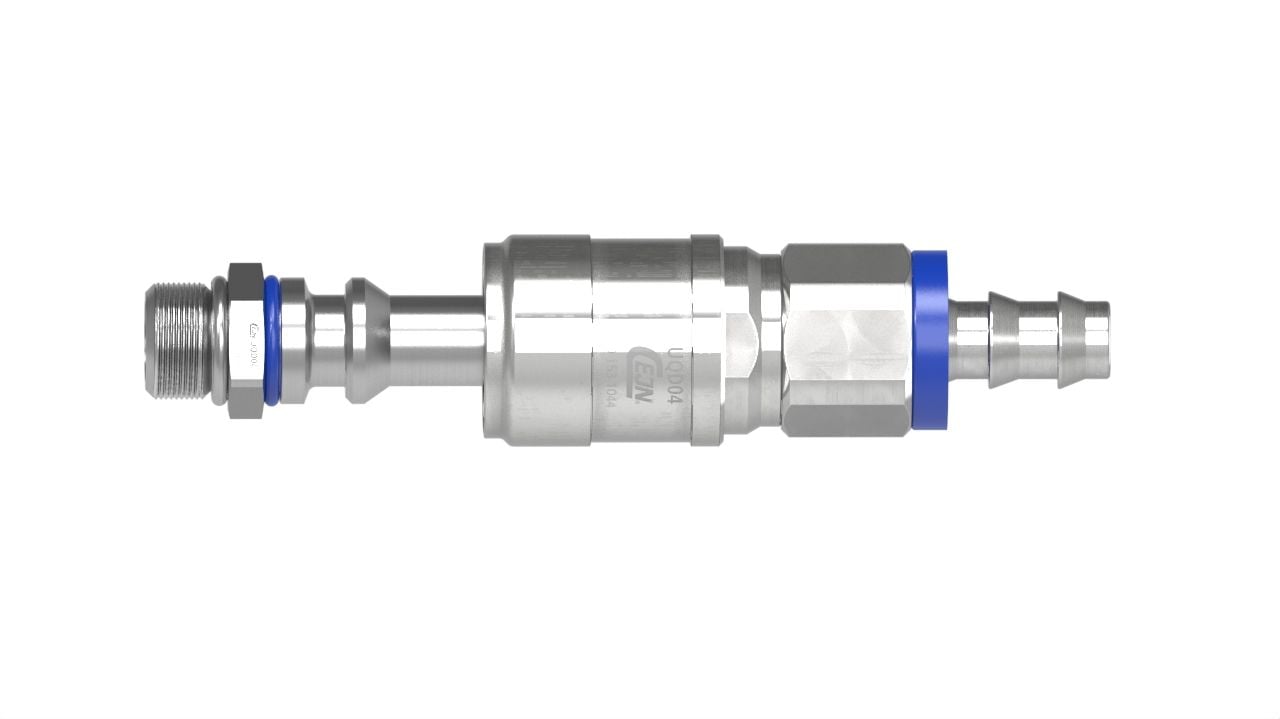

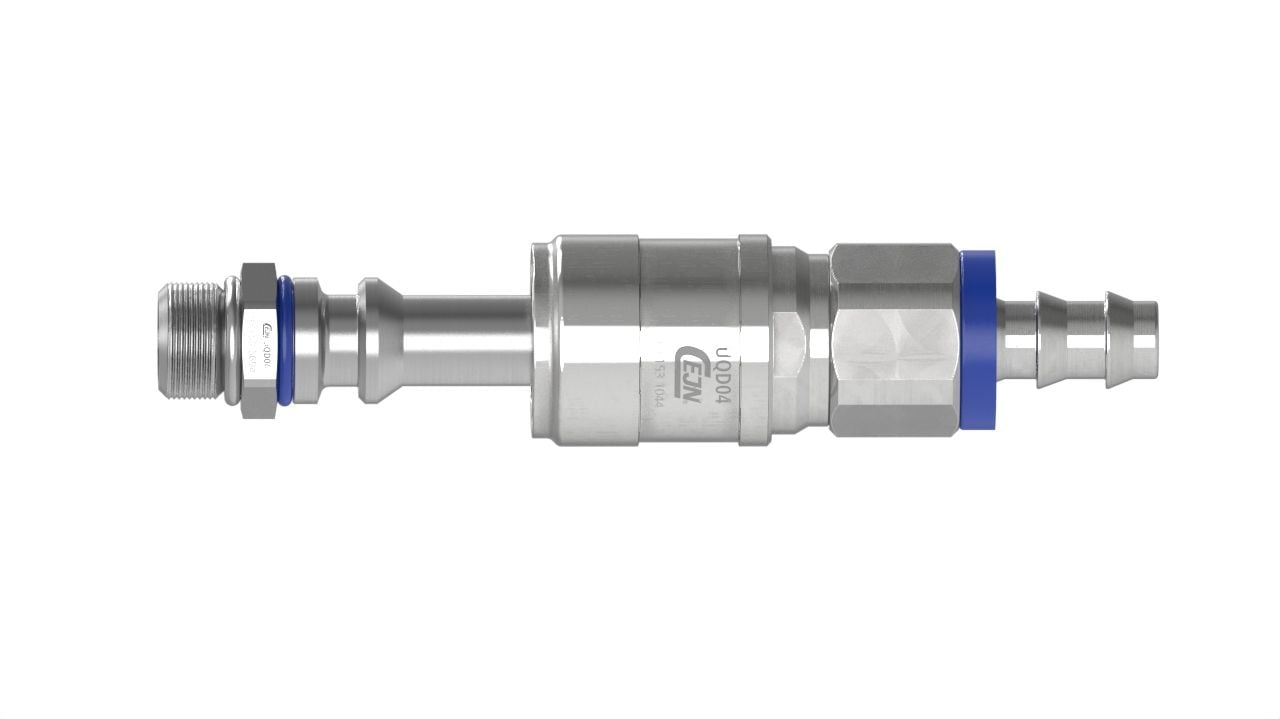

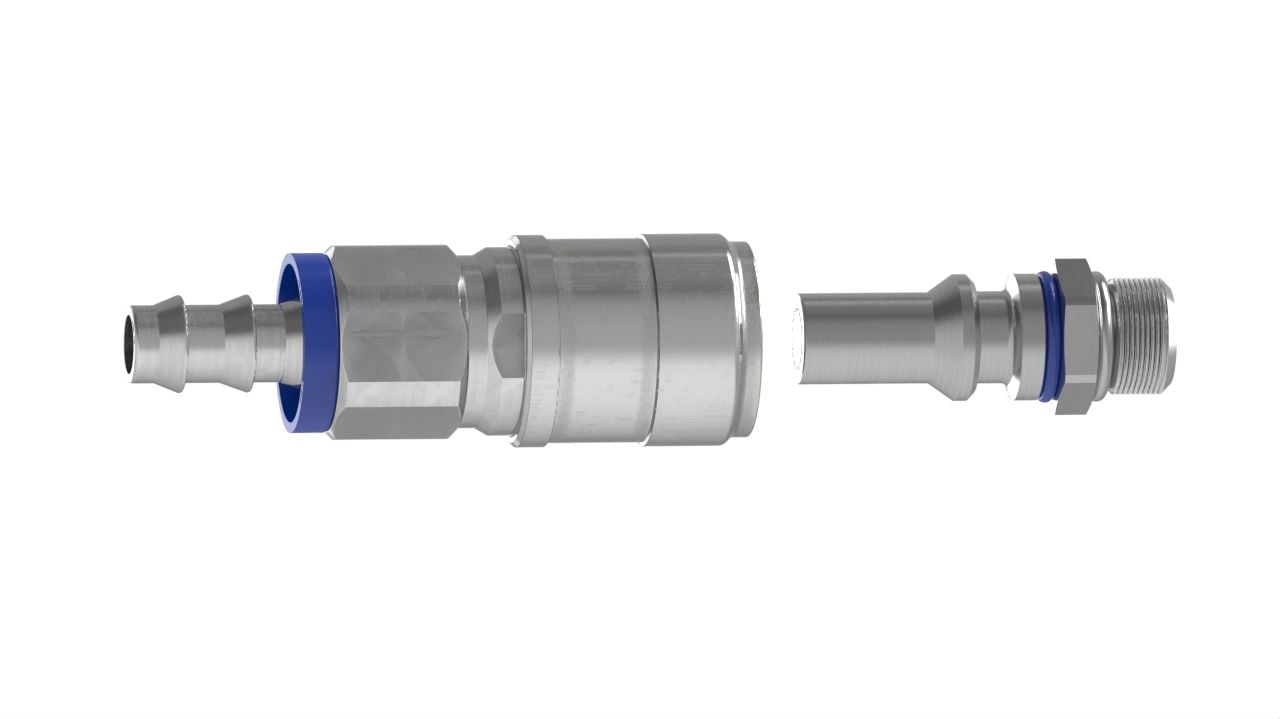

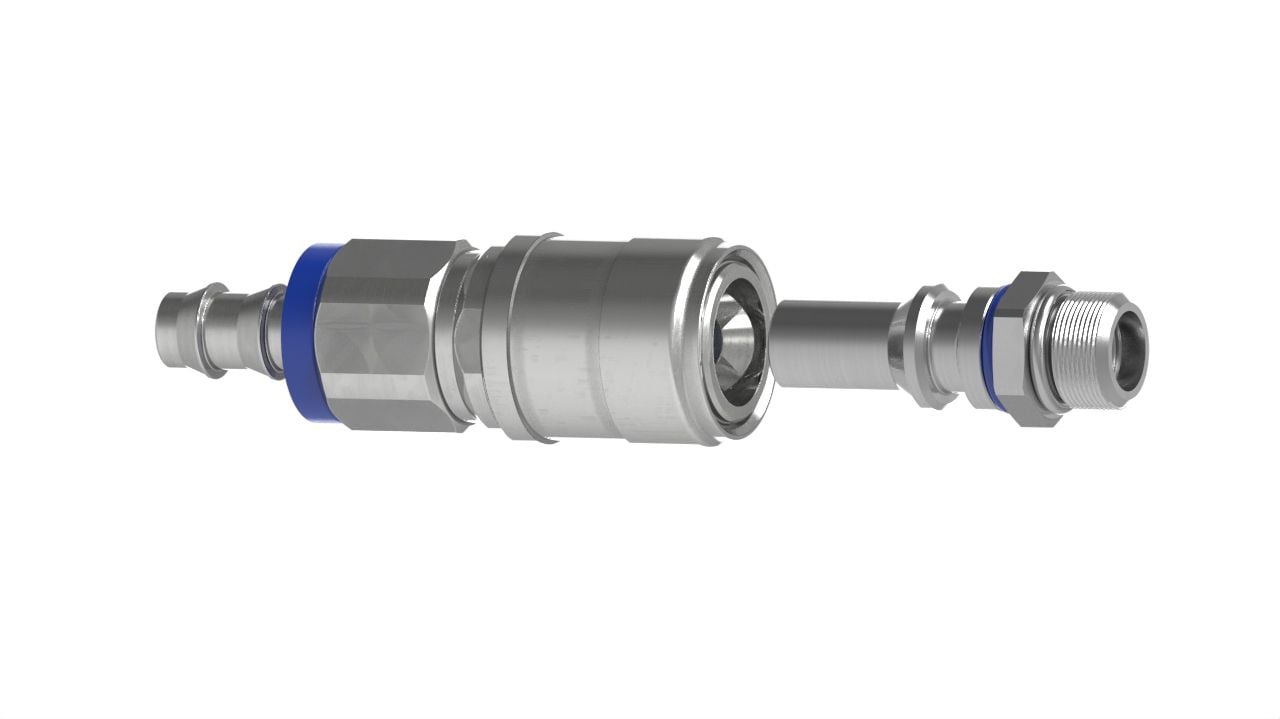

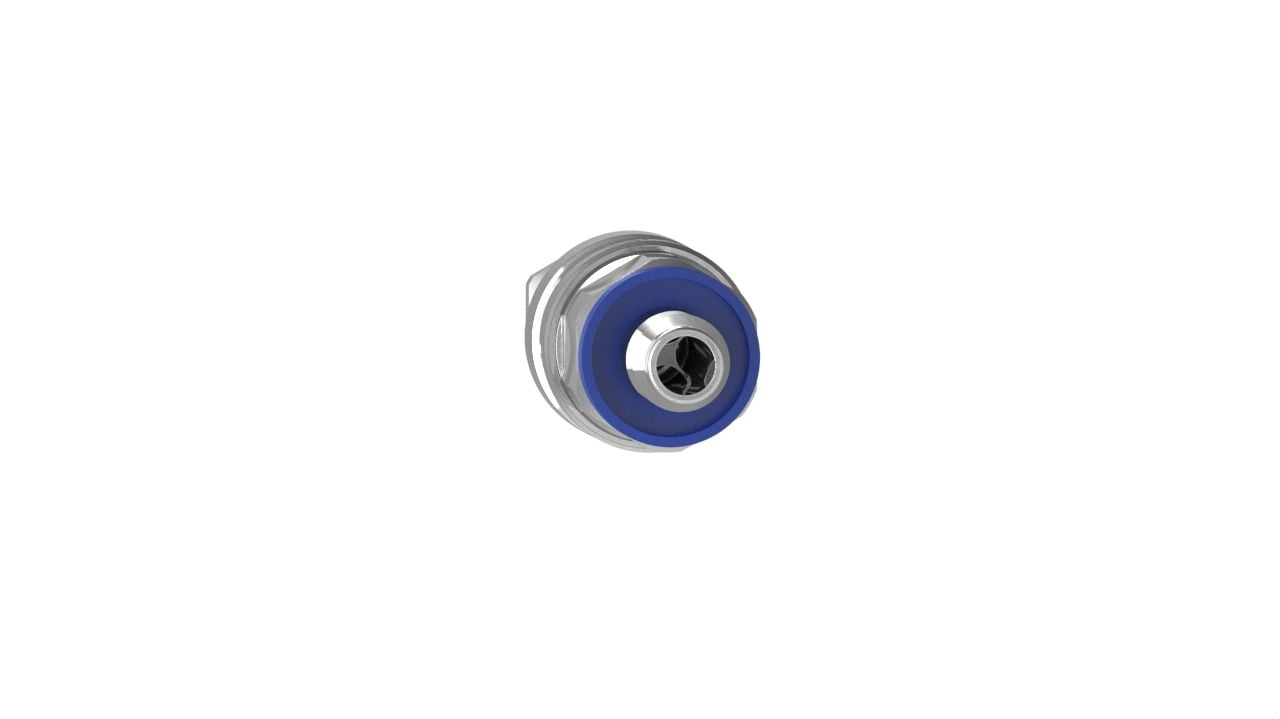

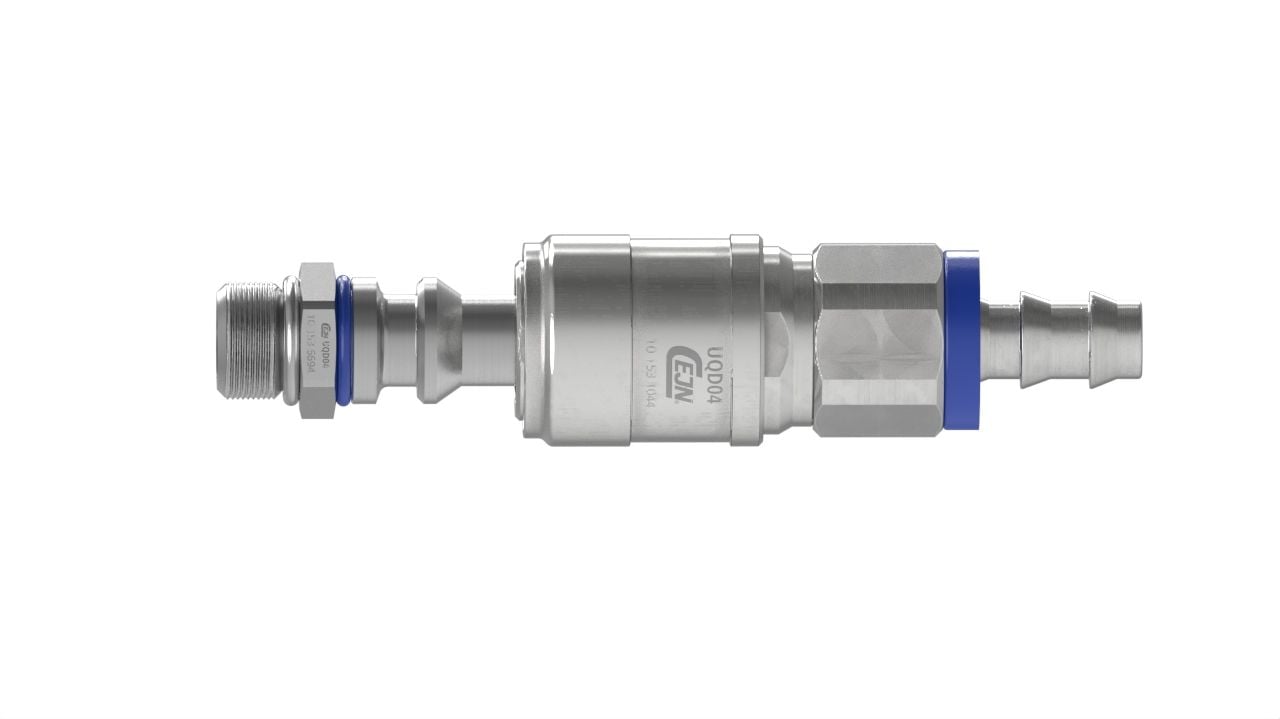

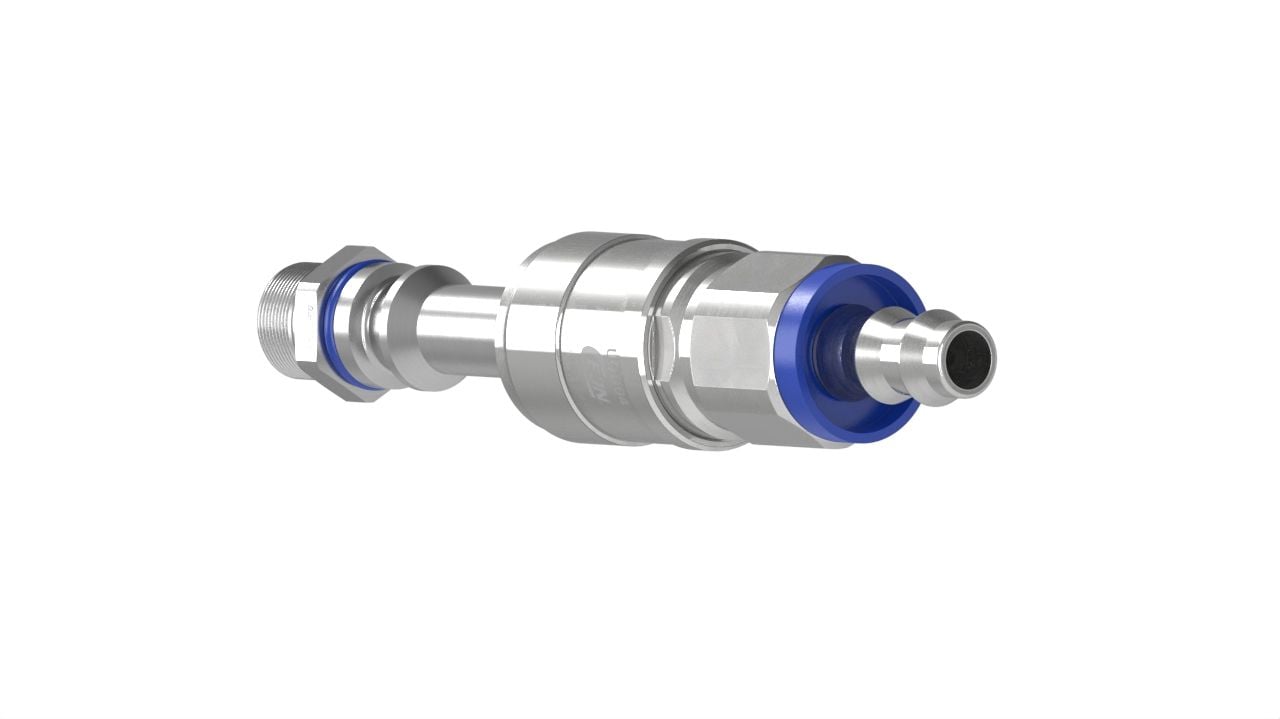

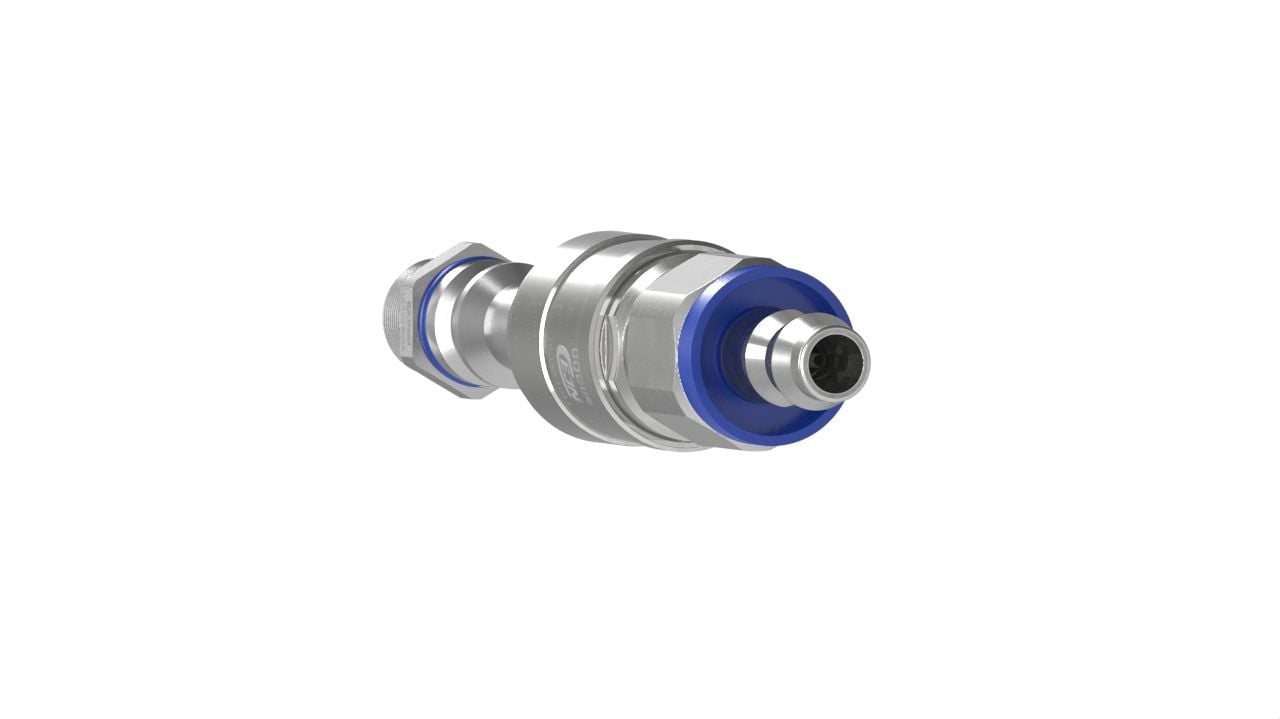

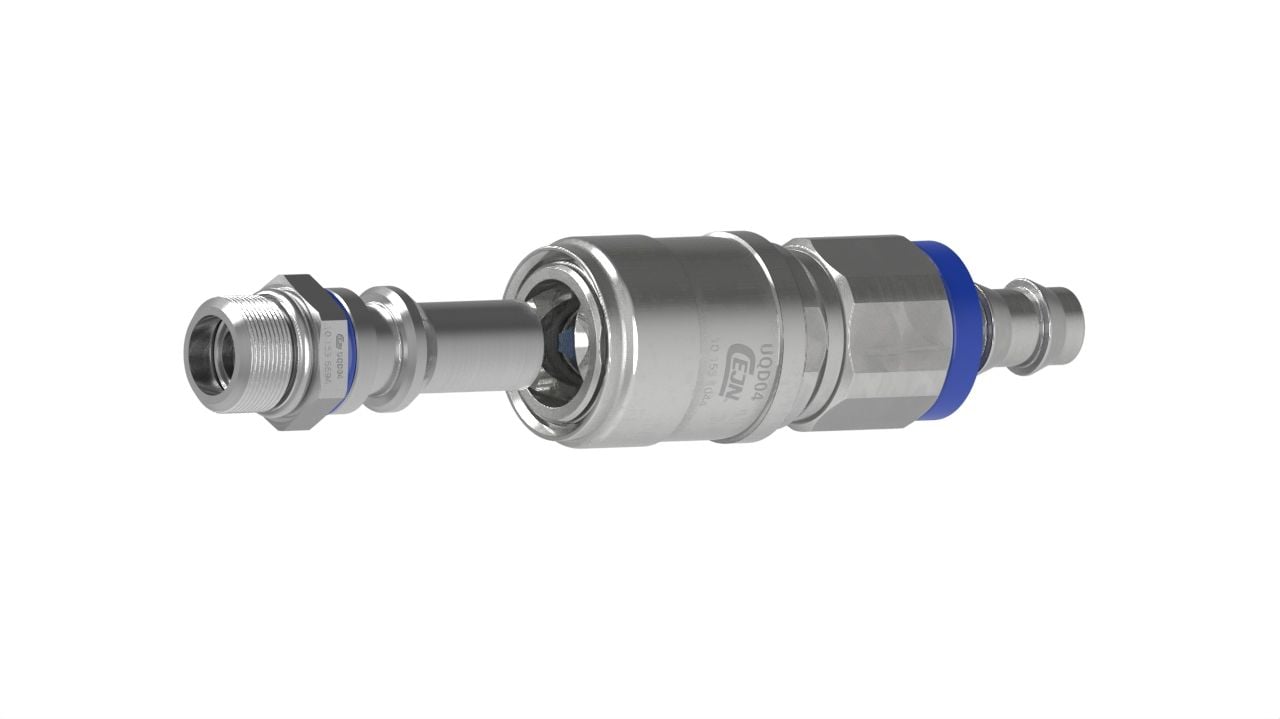

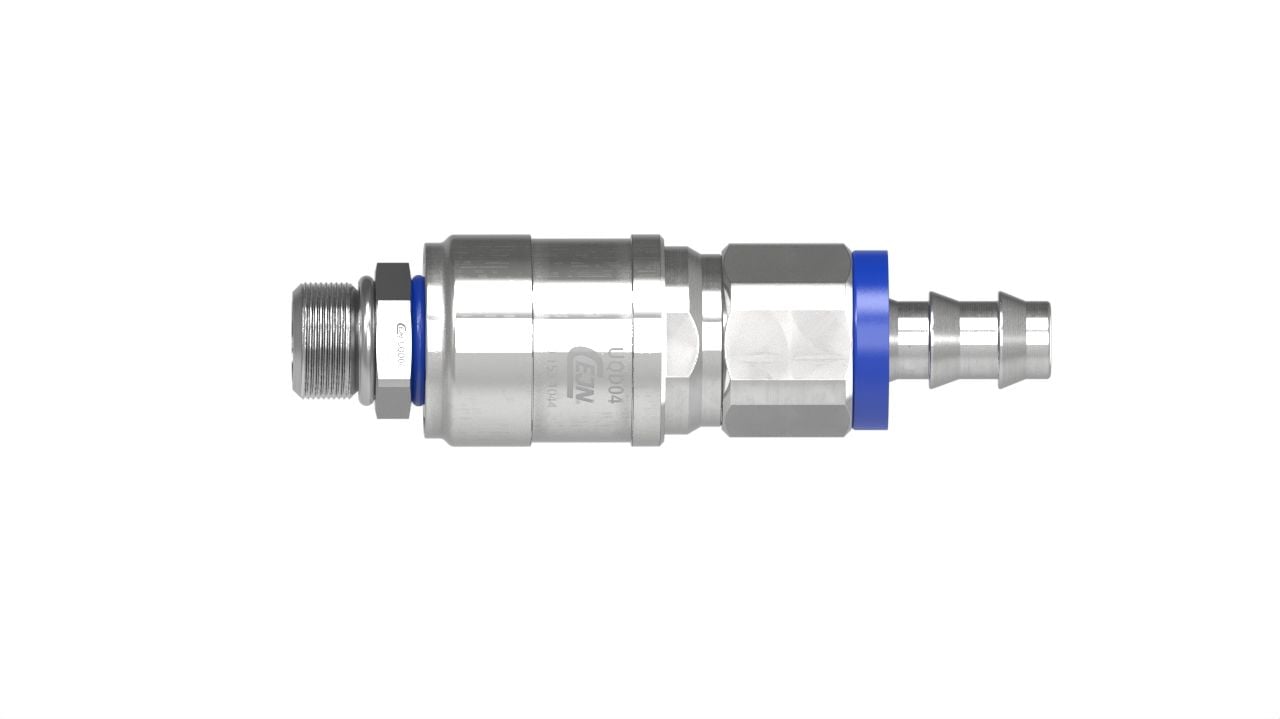

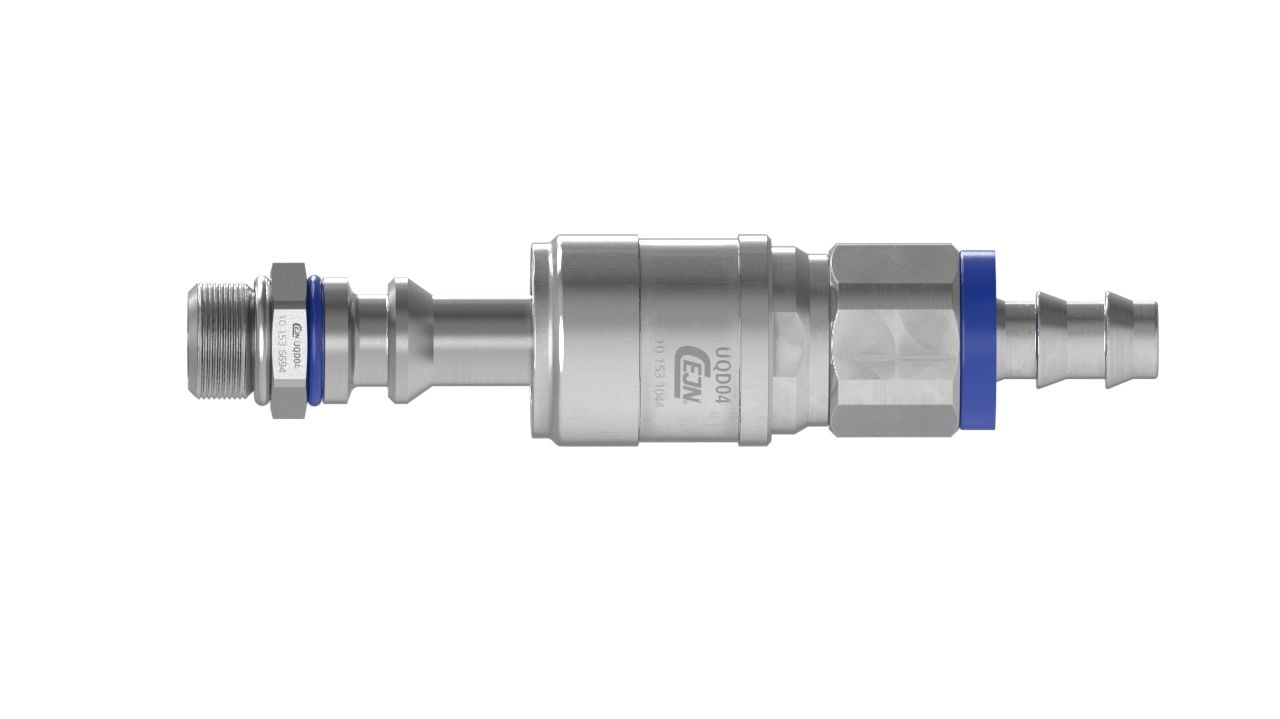

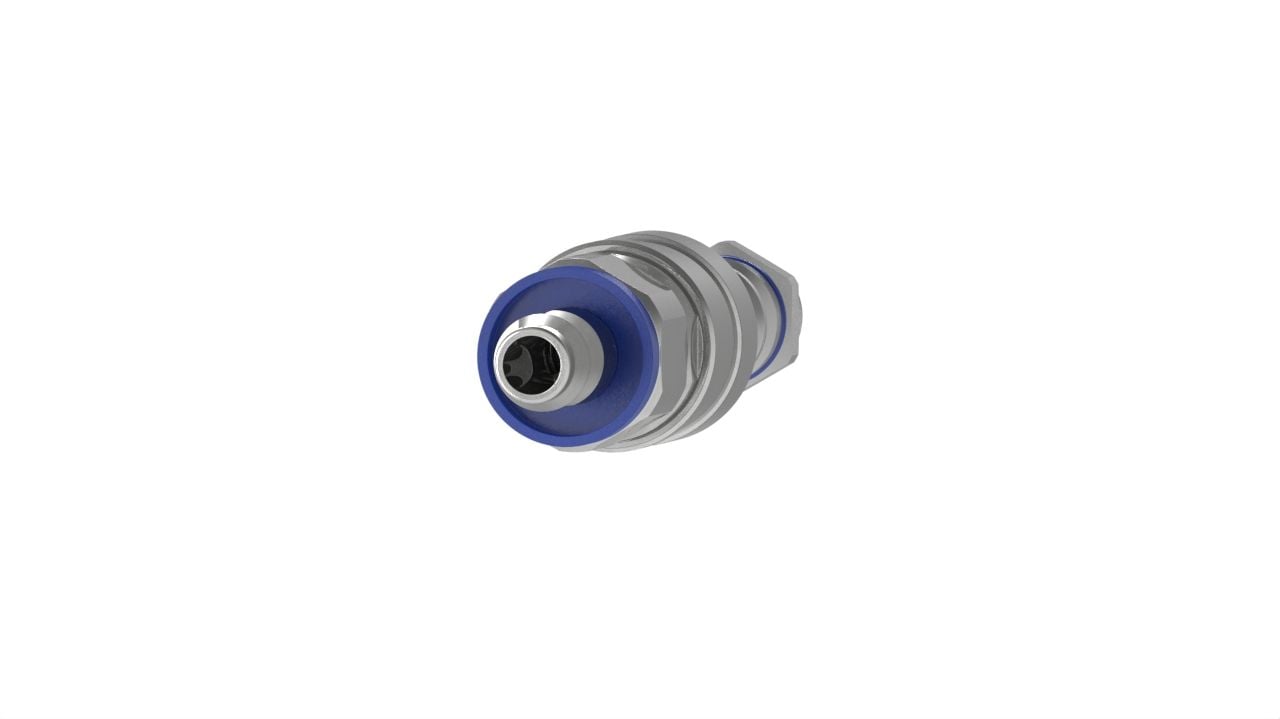

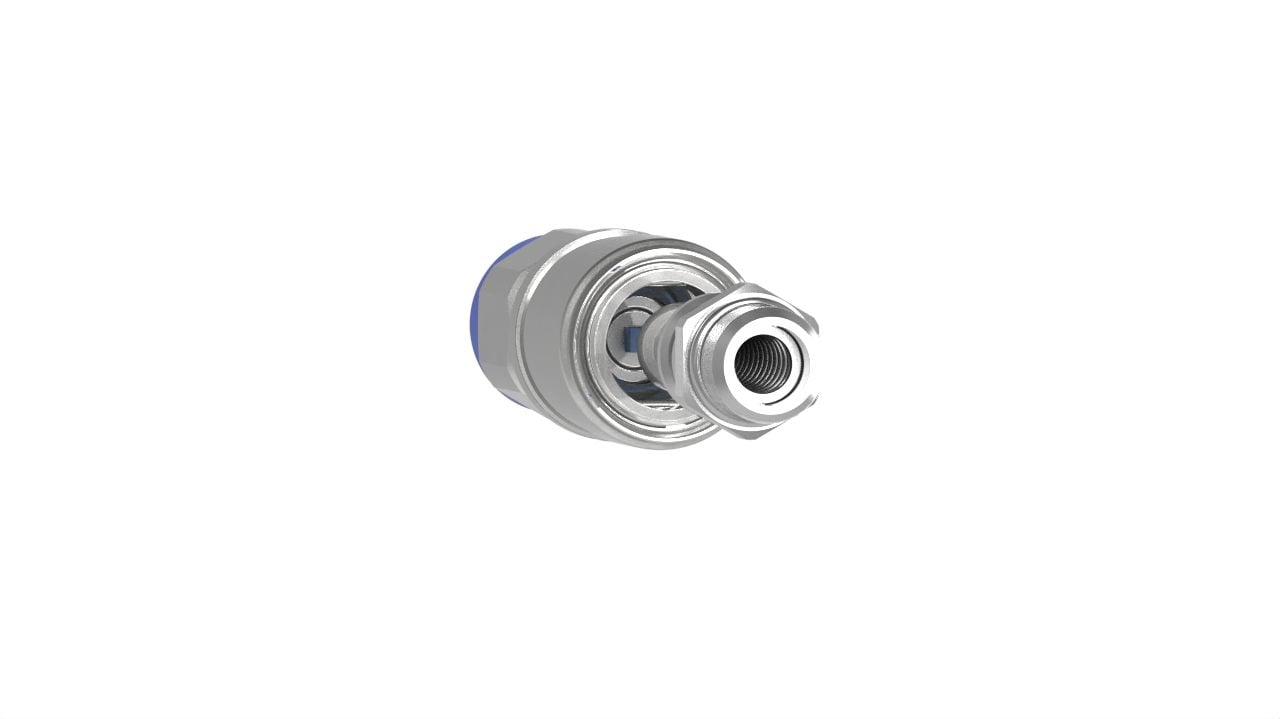

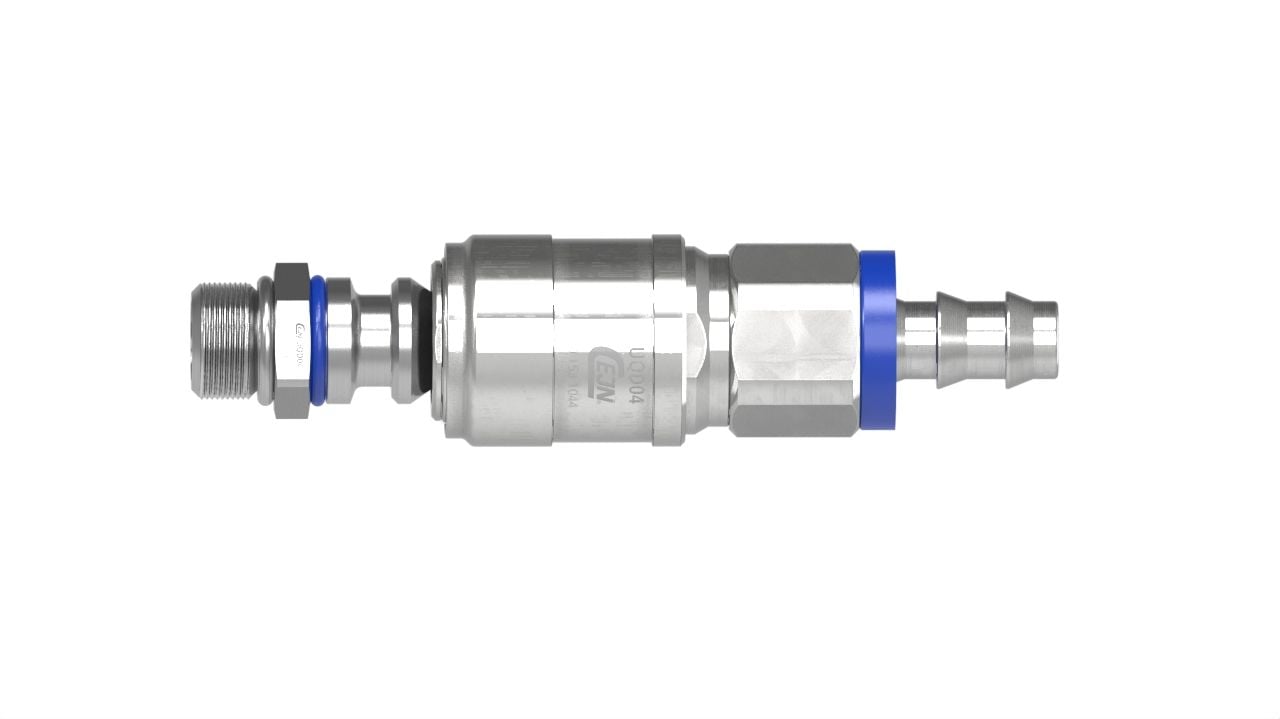

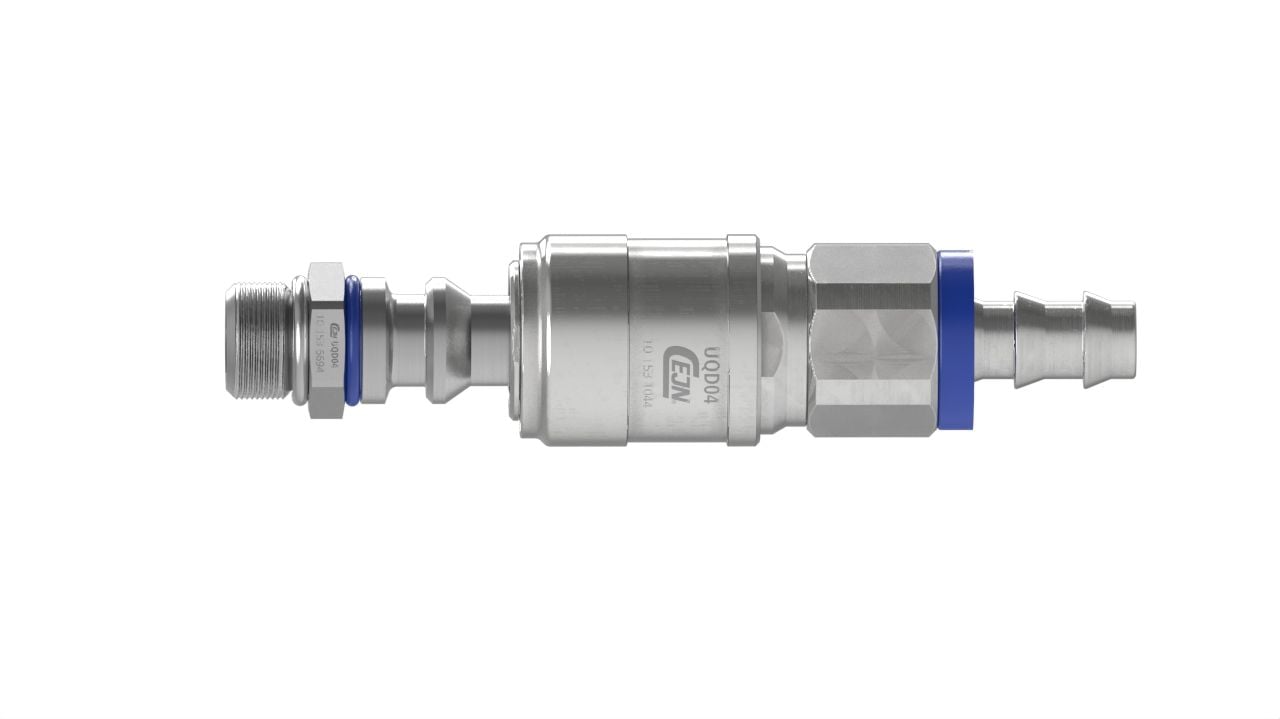

通用快换接头 (UQD) 是在 OCP（开源计算项目）下为快换接头开发的一种全球标准，UQD 是 Intel 的一项计划，旨在研发数据中心液冷用、开放标准的防喷快换接头。

液冷系统高效快速断开的通用标准

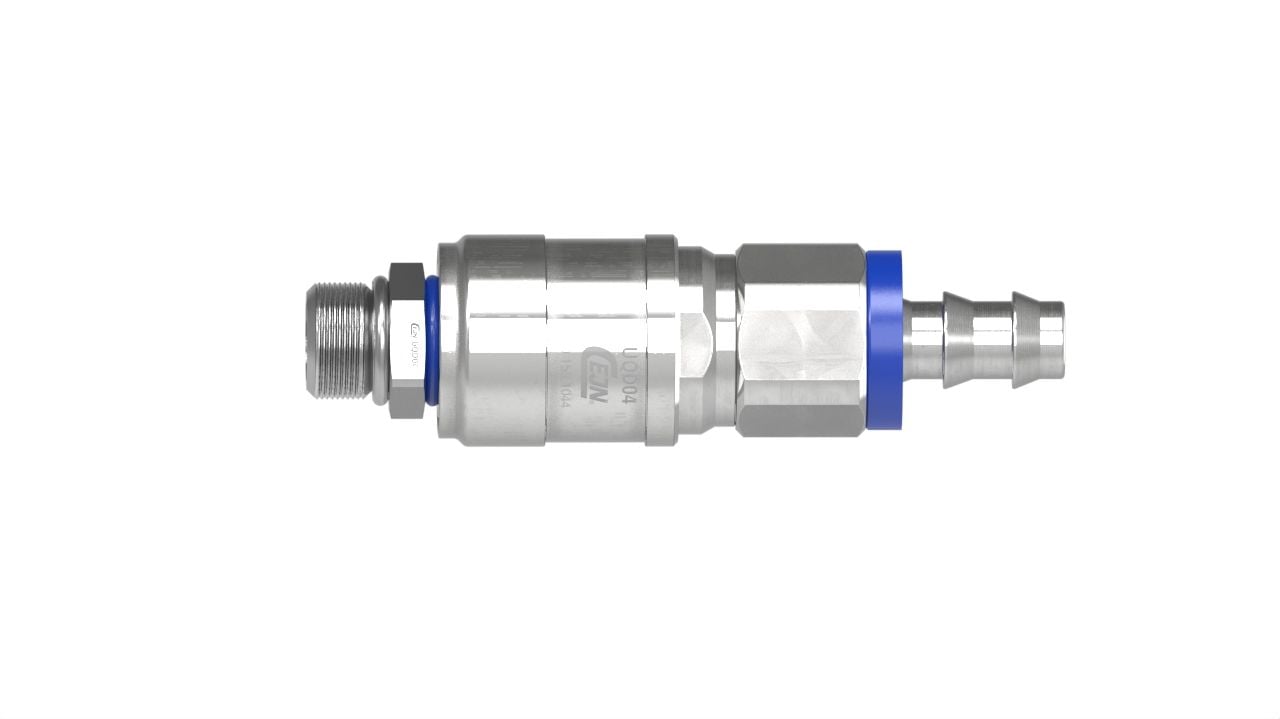

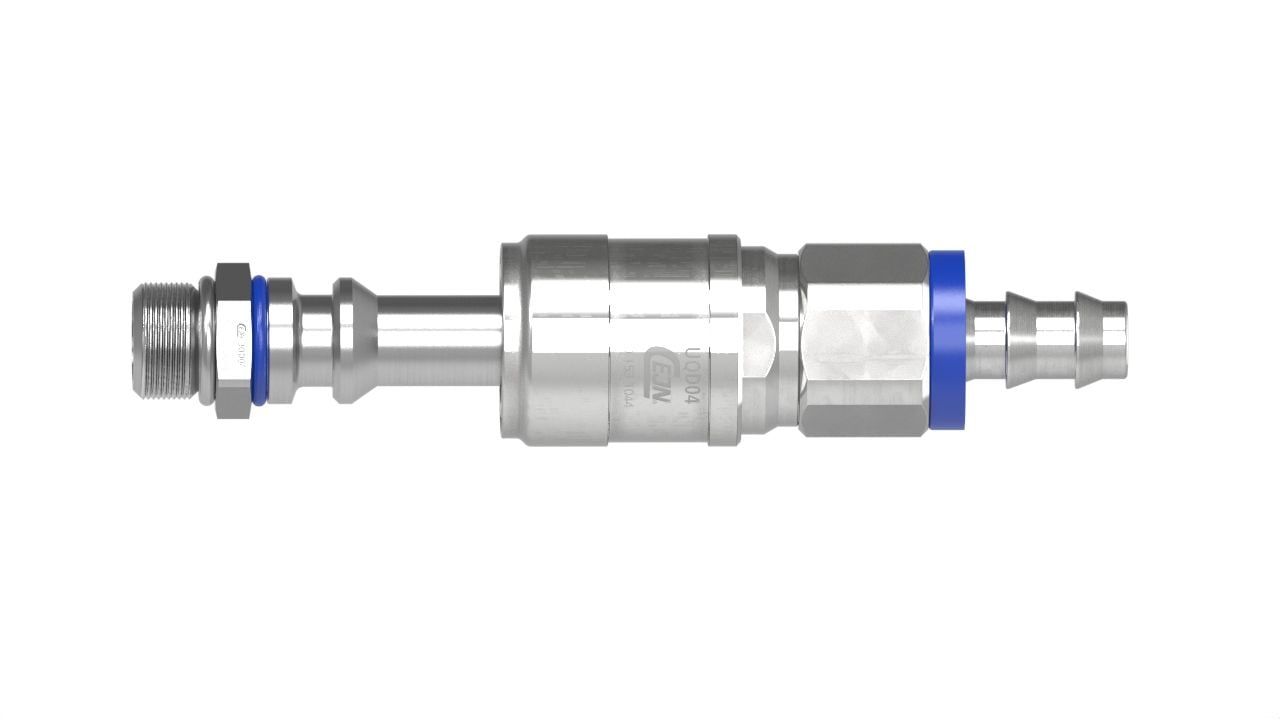

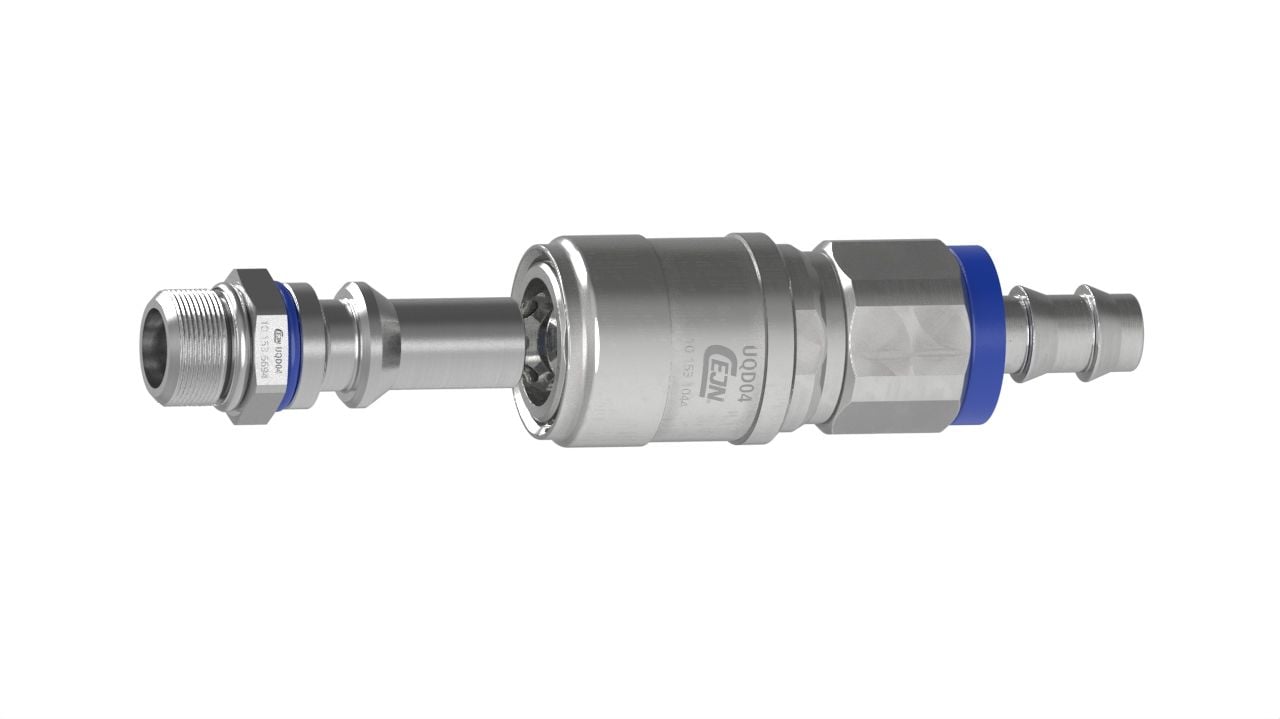

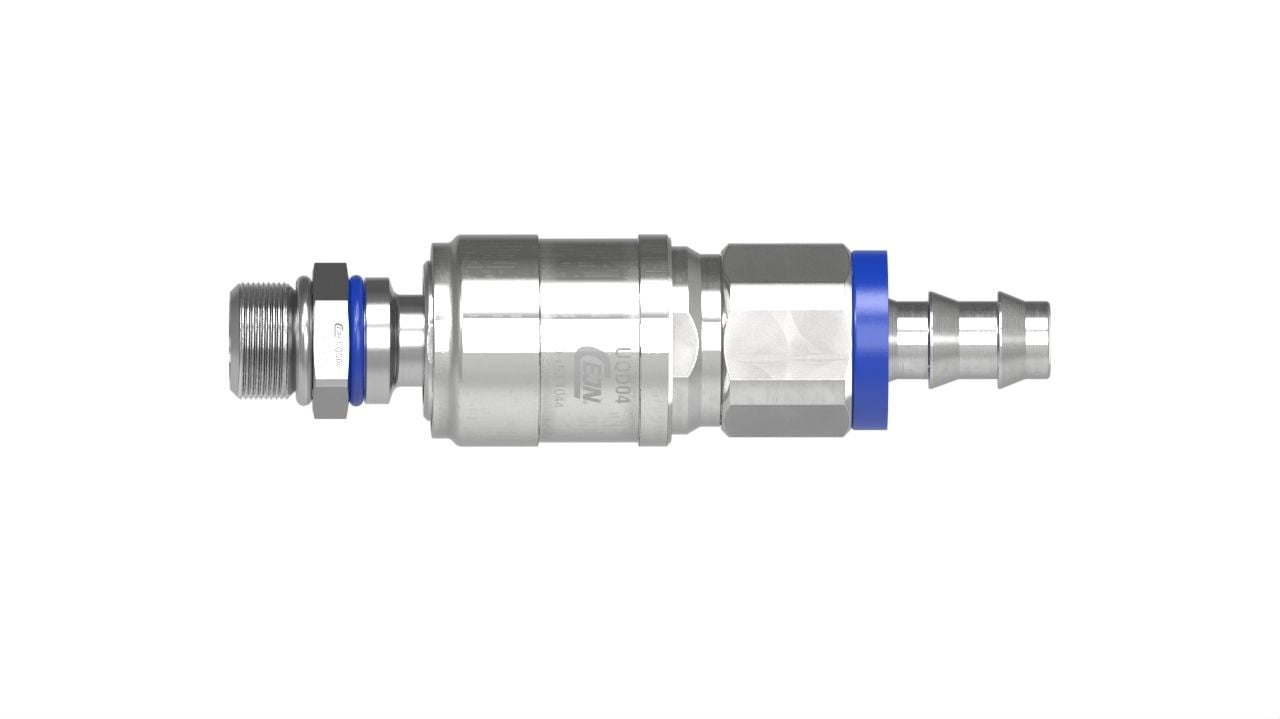

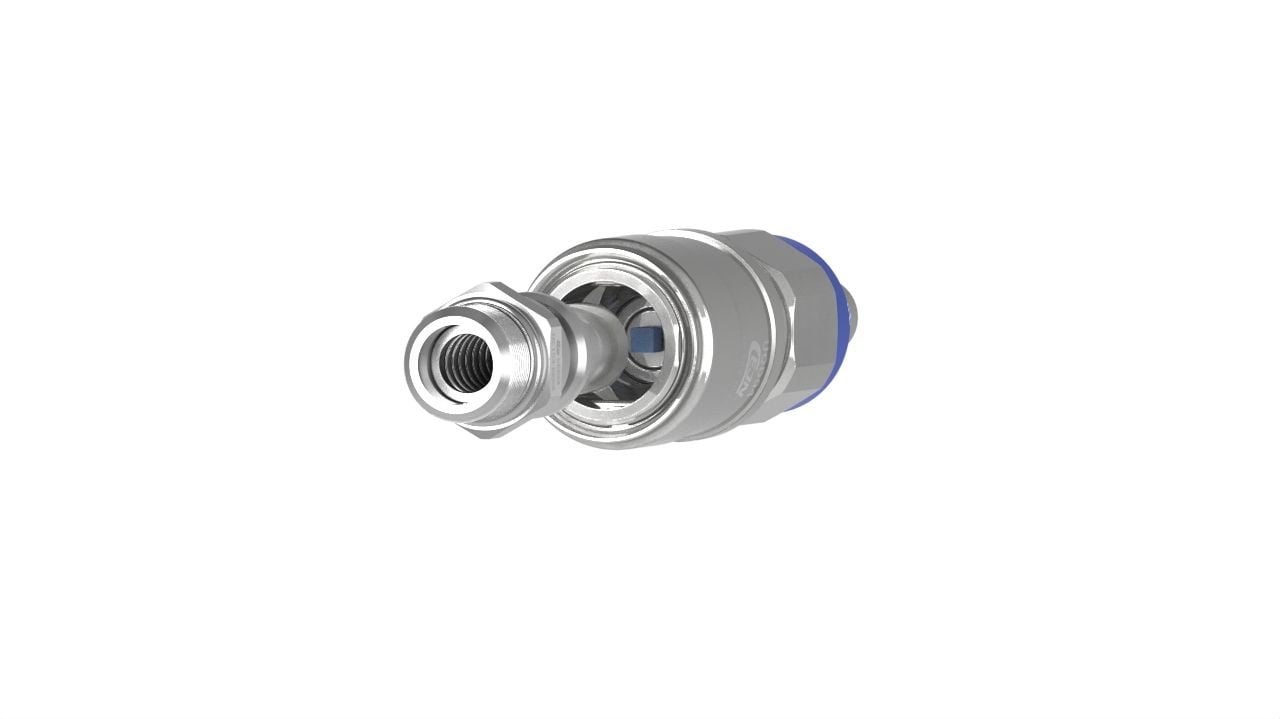

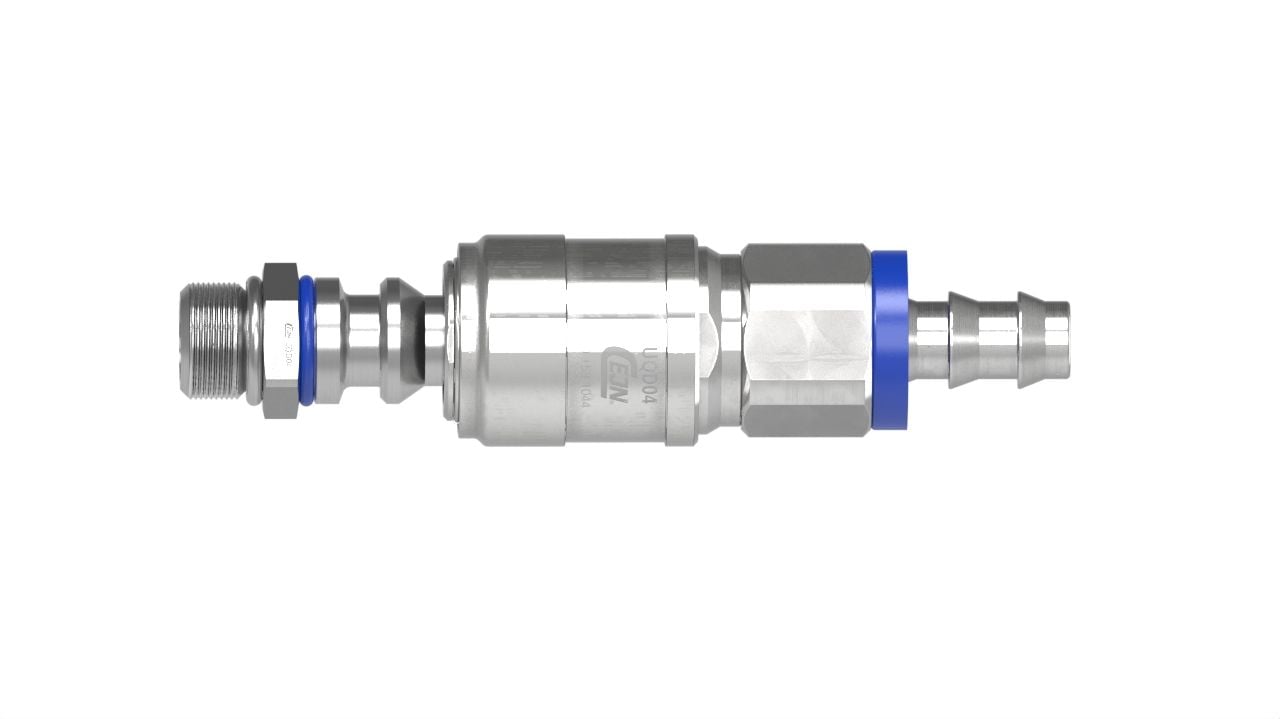

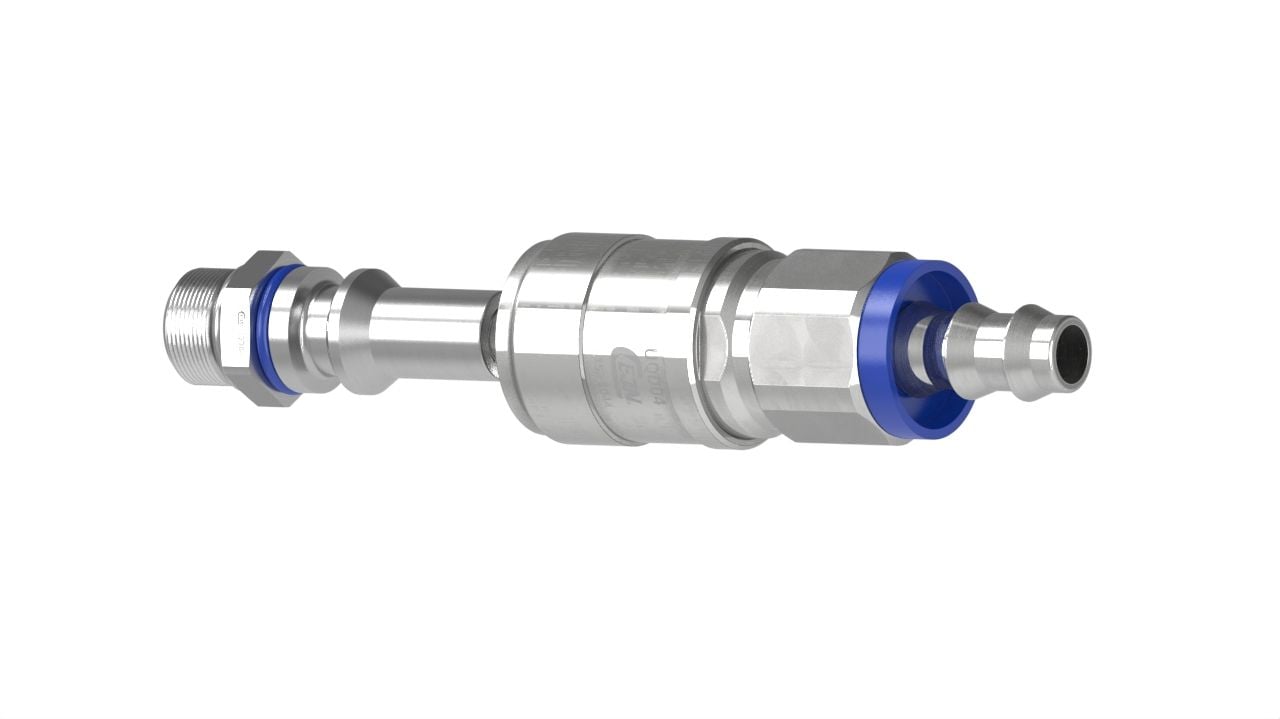

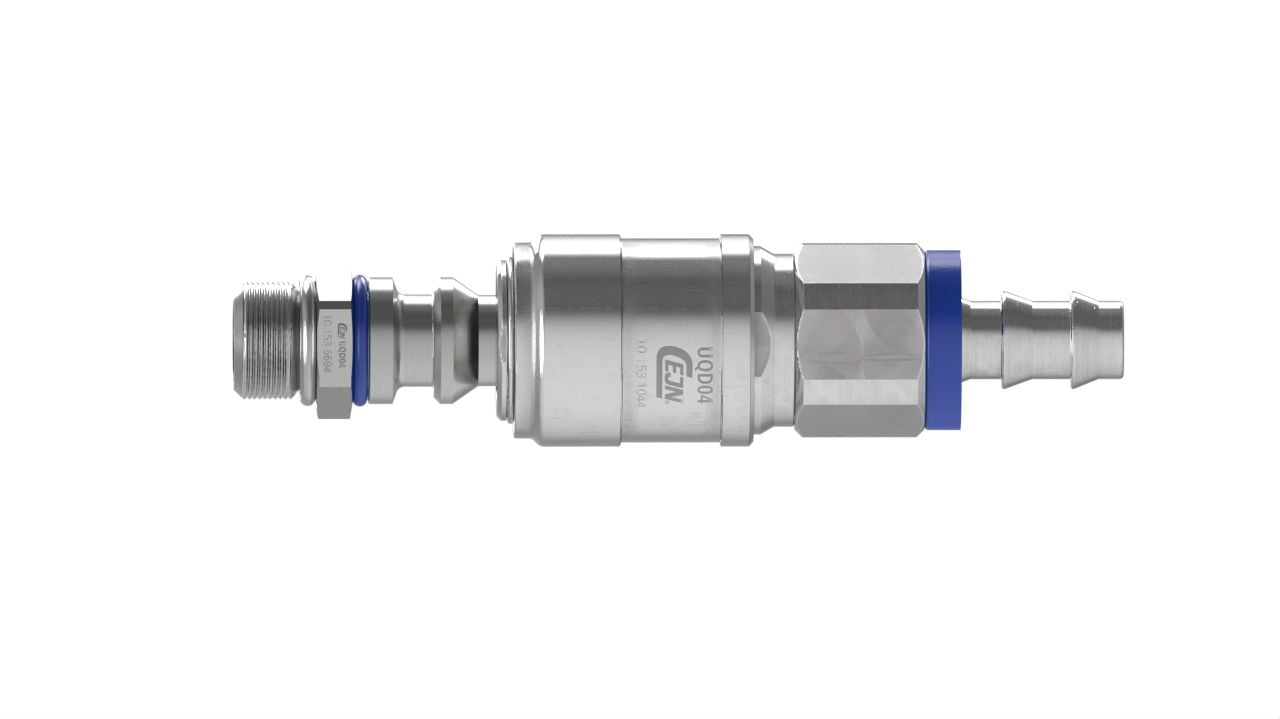

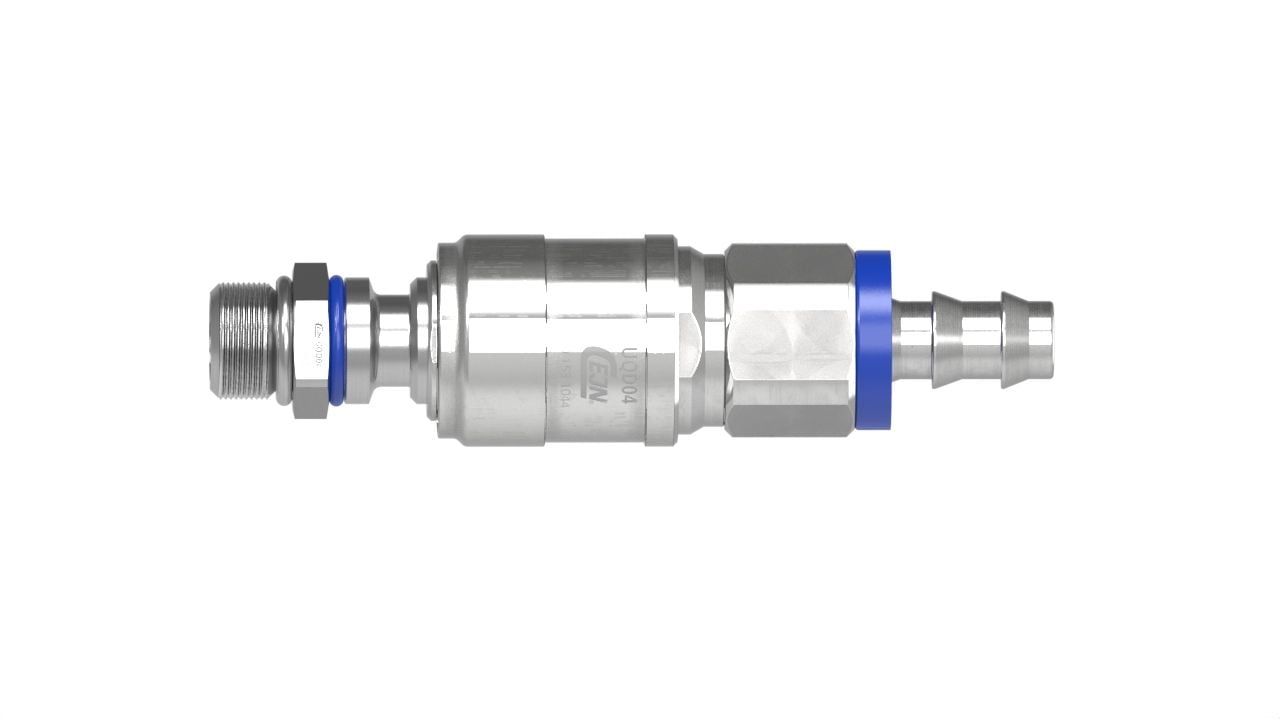

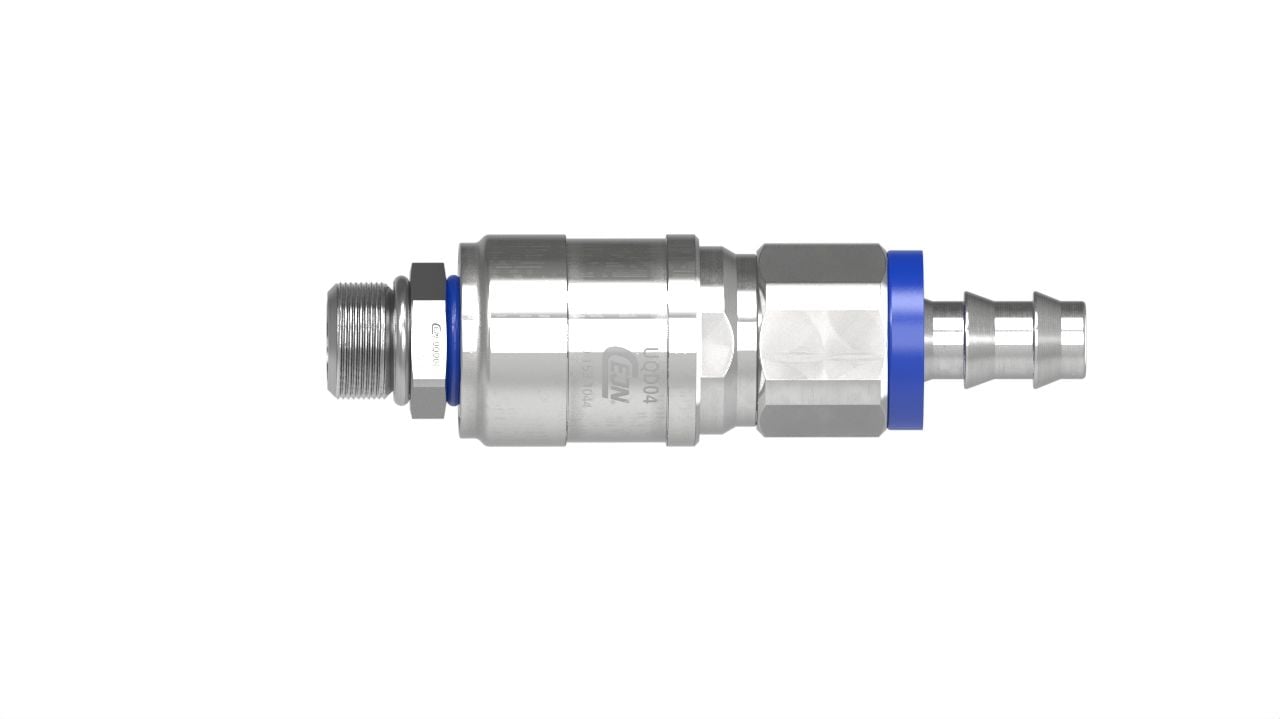

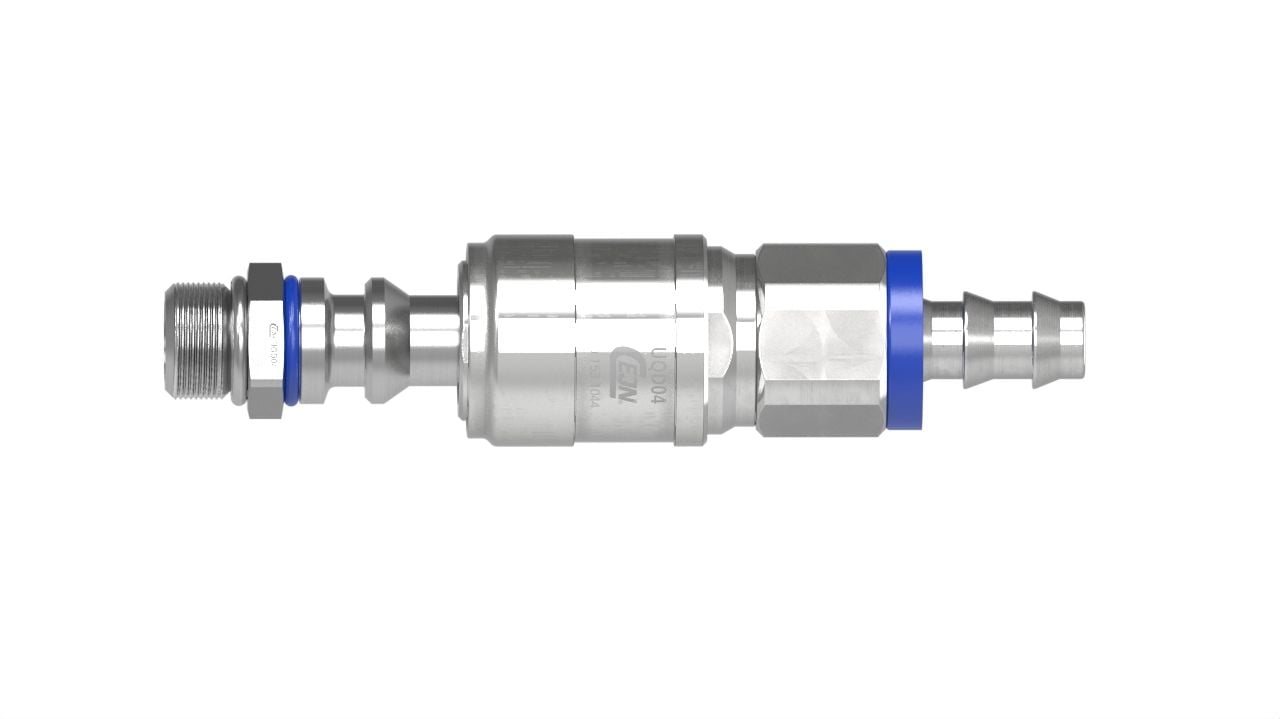

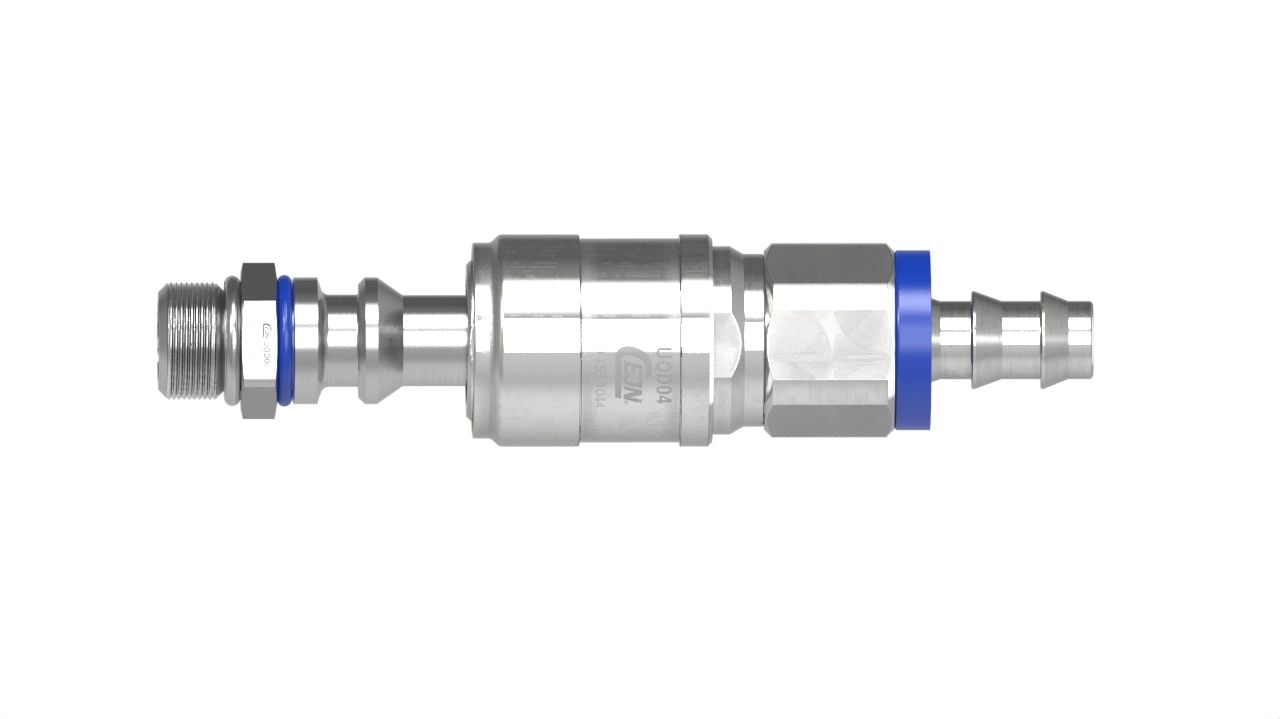

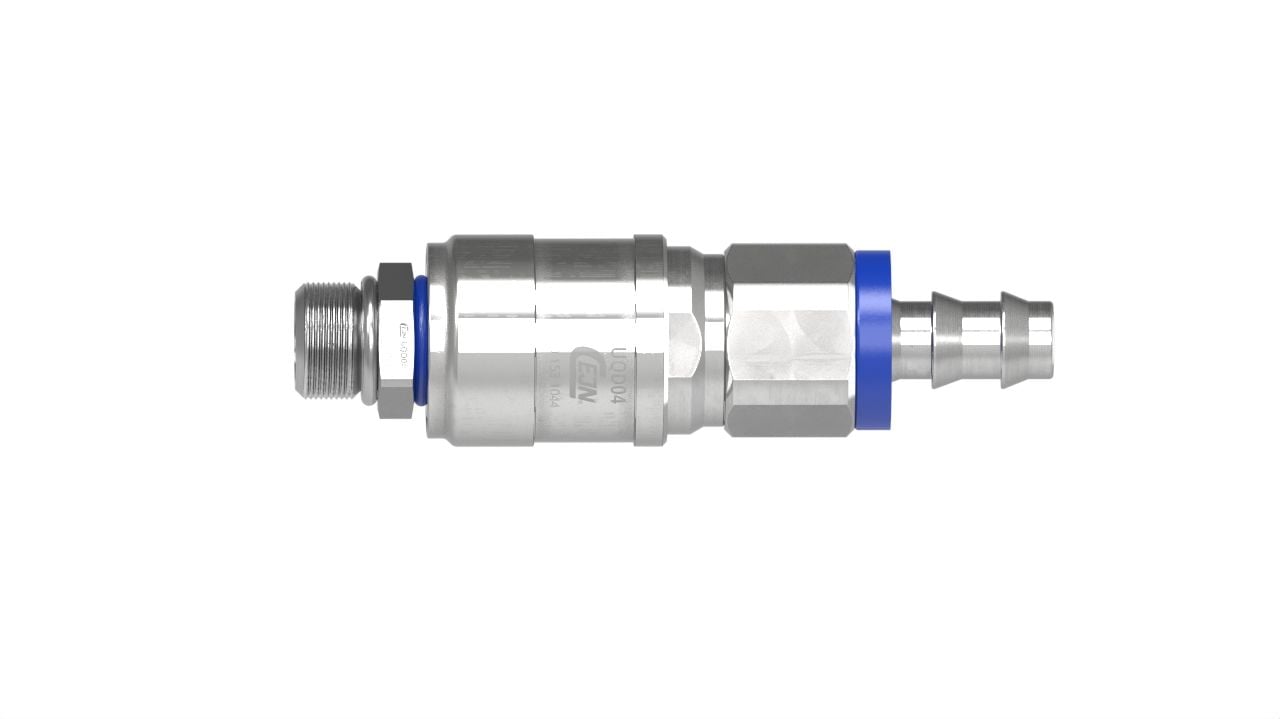

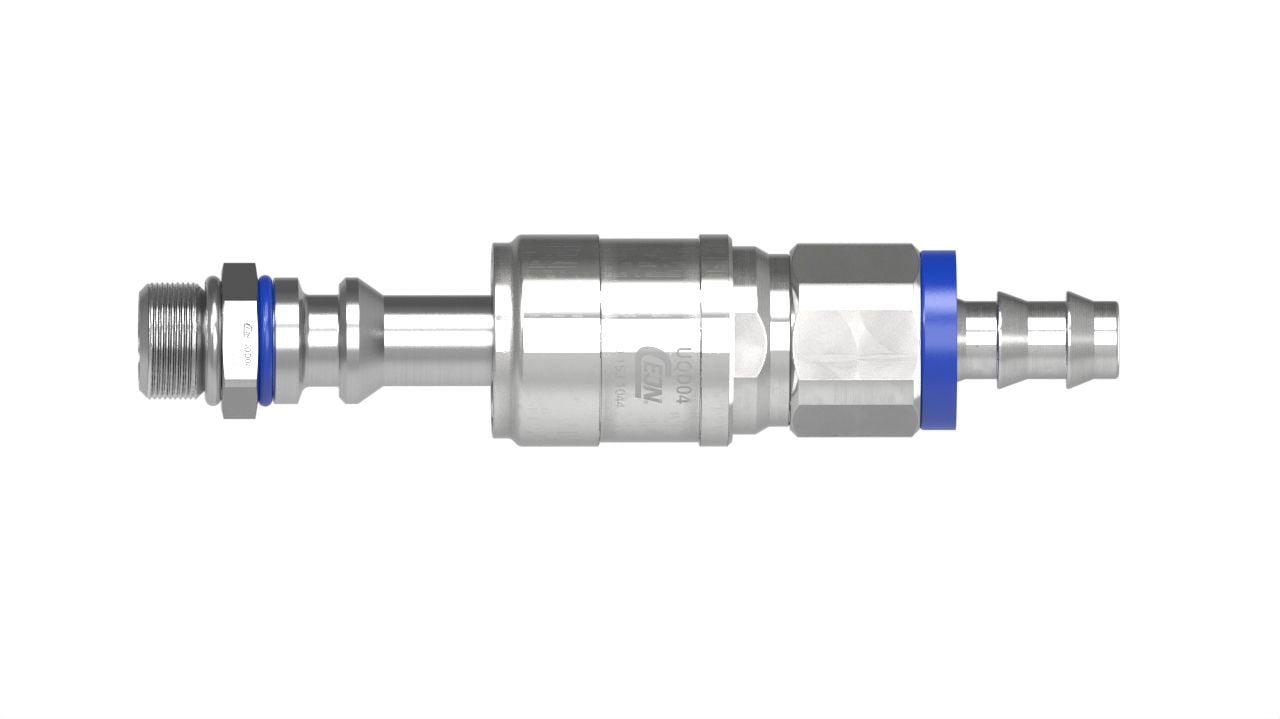

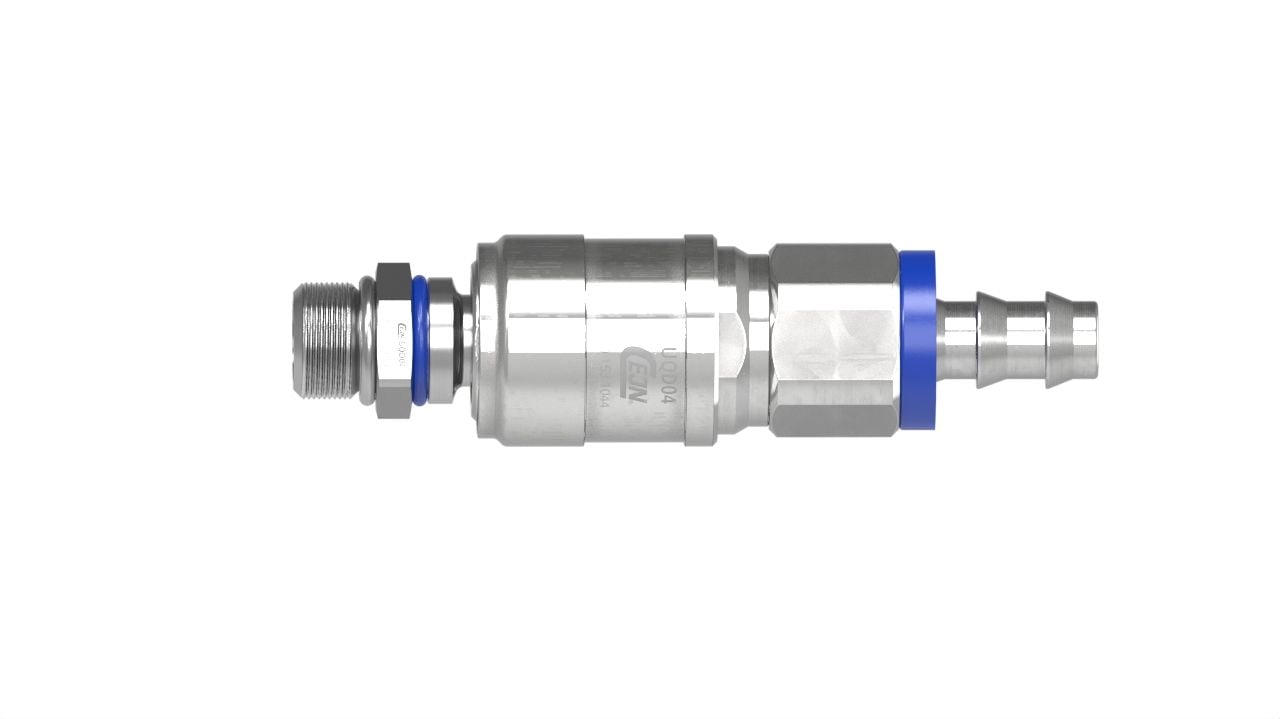

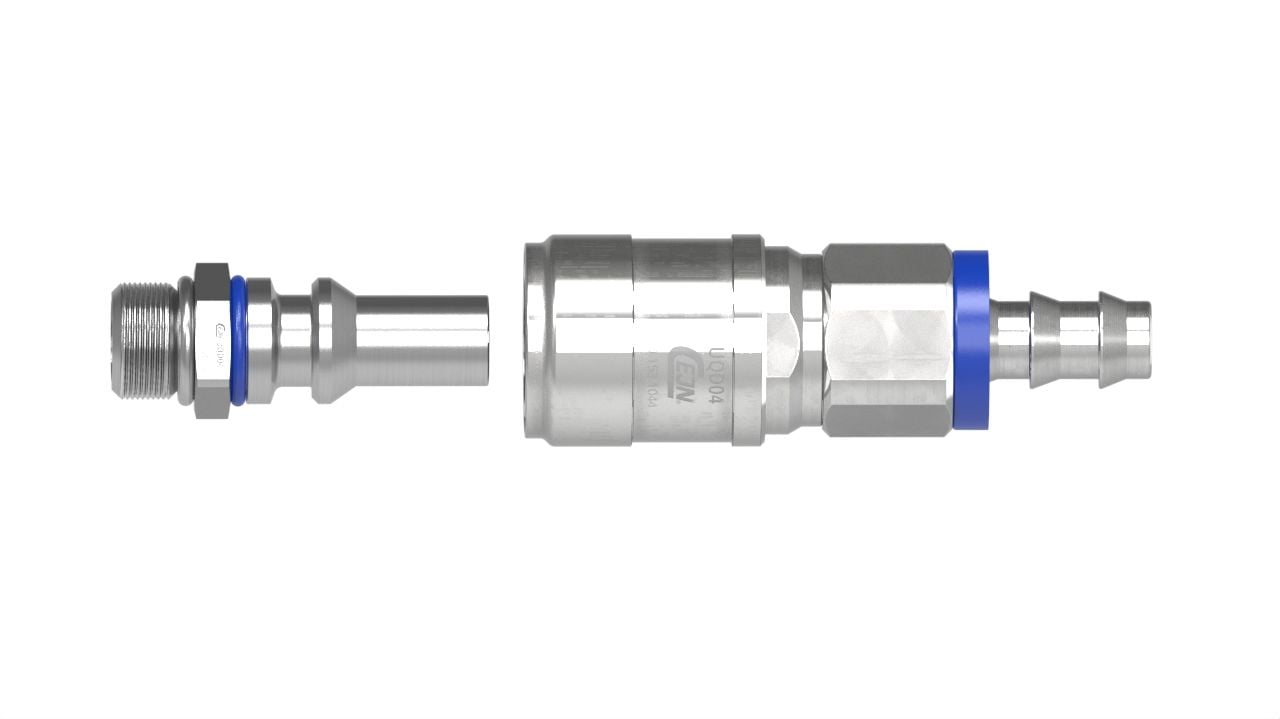

提供完整尺寸的UQD系列：UQD02，UQD04，UQD06 和 UQD08，专为 HPC 和数据中心的液体冷却应用而设计。UQD 是一种标准，由英特尔倡议，开发作为 OCP（开放计算项目）内的开放标准。

作为开放标准，只要遵循UQD 标准的规格，任何制造商的产品均可连接。凭借 CEJN 的高精度制造和在应用广泛的高质量快速断开接头领域的长期经验，我们的 UQD 快速接头系列保证符合甚至超越标准规格。

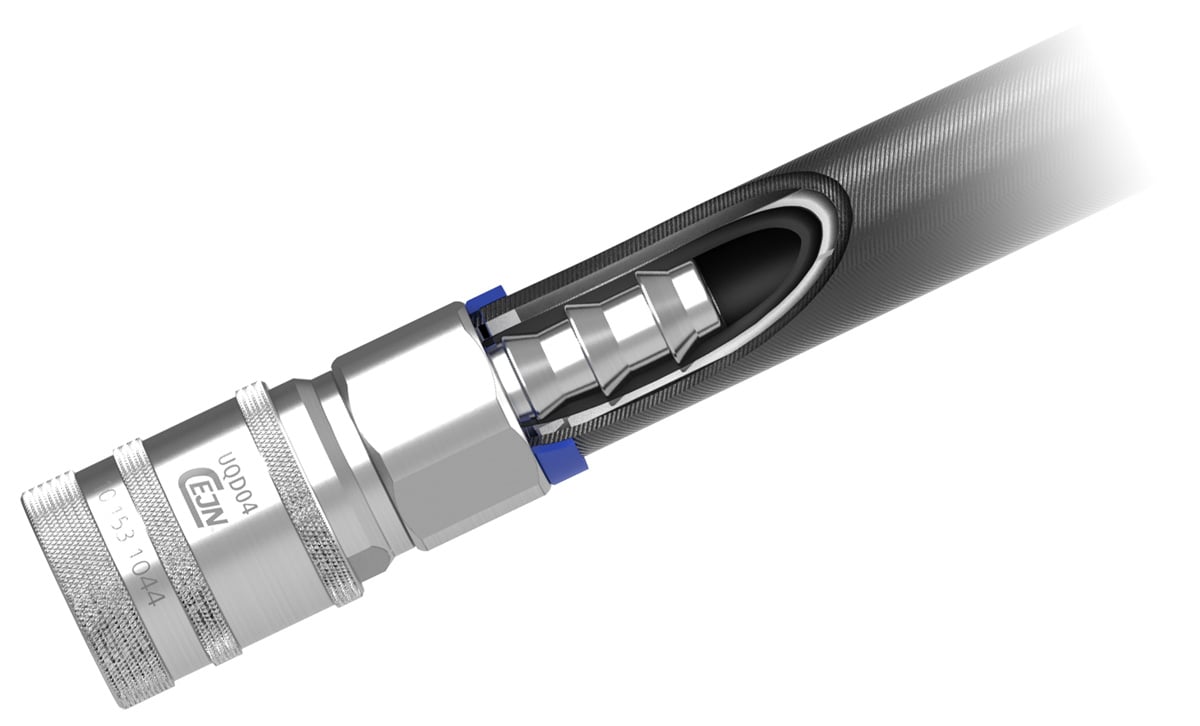

无夹具或套箍，配有推锁式软管和软管倒钩

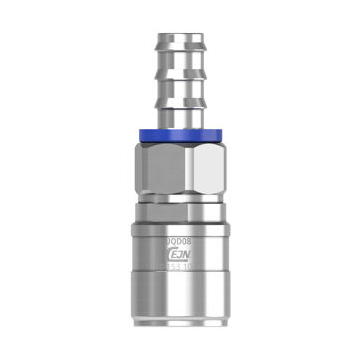

UQD 标准中规定的软管连接为推锁式软管-倒钩型。使用推锁式软管，无需套箍或软管夹即可实现快速、可靠和无泄漏的连接。软管倒钩经专门设计，只需将软管推到倒钩上即可锁定软管。塑料止动环可确保软管正确安装在软管倒钩上，以实现安全无泄漏的连接。



功能

无泄漏设计，最大限度降低连接时的空气侵扰

使用 EPDM 橡胶双密封圈，双重（冗余）密封效果，避免泄漏风险

全不锈钢设计，提高流体兼容性

符合甚至超越标准规格

紧凑型设计，适合任何液体冷却应用

热插拔，允许在承压情况下连接和断开

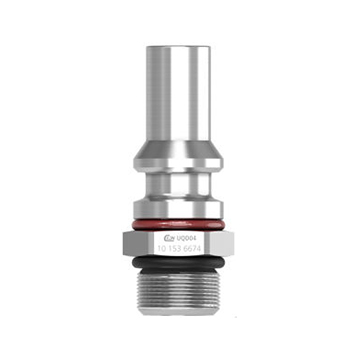

产品编号
类别
名称
密封材质
正常直径
连接

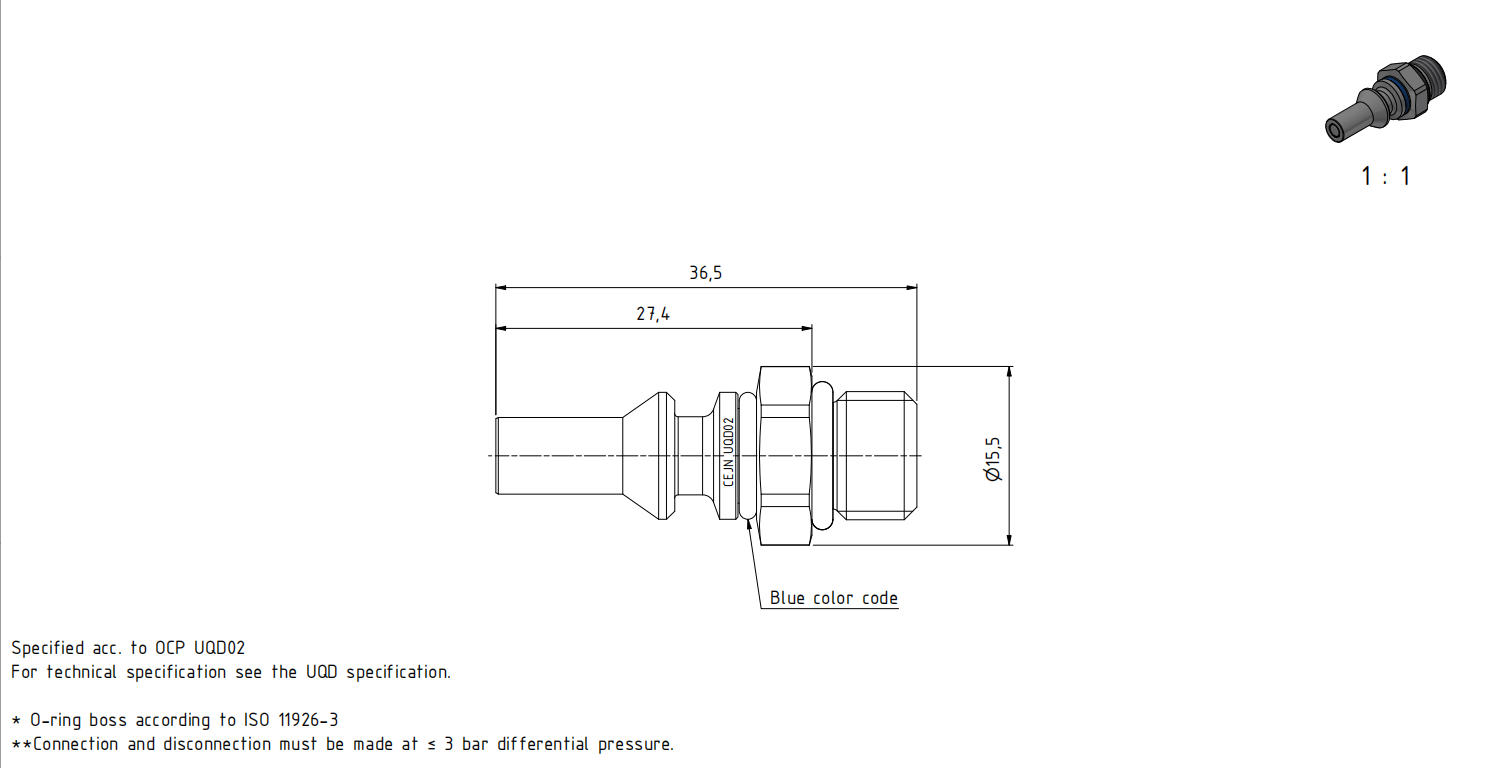

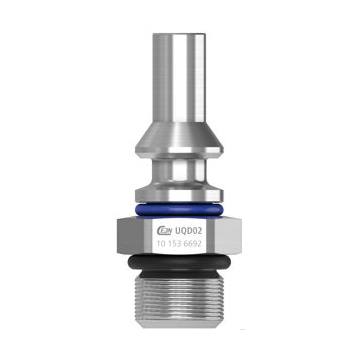

产品编号：
101536692
类别：
接头（插头）
名称：
UQD02
密封材质：
EPDM
正常直径：
3.2 mm
连接：
UNF 7/16"-20
3D PDF

产品名称：UQD02

产品编号：101536692

类别：接头（插头）

3D PDF
公称流量直径（DN）3.18 mm（1/8 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar（145 PSI）**
最大工作压力（断开状态）10 bar（145 PSI）**
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式7/16-20 外螺纹*
密封材料EPDM
主体材料不锈钢
六角尺寸14 mm
建议螺纹拧紧扭矩— Nm
重量17.9 g
产品编号：
101536672
类别：
接头（插头）
名称：
UQD02
密封材质：
EPDM
正常直径：
3.2 mm
连接：
UNF 7/16"-20
3D PDF

产品名称：UQD02

产品编号：101536672

类别：接头（插头）

3D PDF
公称流量直径（DN）3.18 mm（1/8 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar（145 PSI）**
最大工作压力（断开状态）10 bar（145 PSI）**
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式7/16-20 外螺纹*
密封材料EPDM
主体材料不锈钢
六角尺寸14 mm
建议螺纹拧紧扭矩— Nm
重量17.9 g

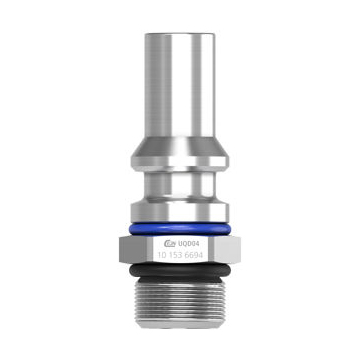

产品编号：
101536694
类别：
接头（插头）
名称：

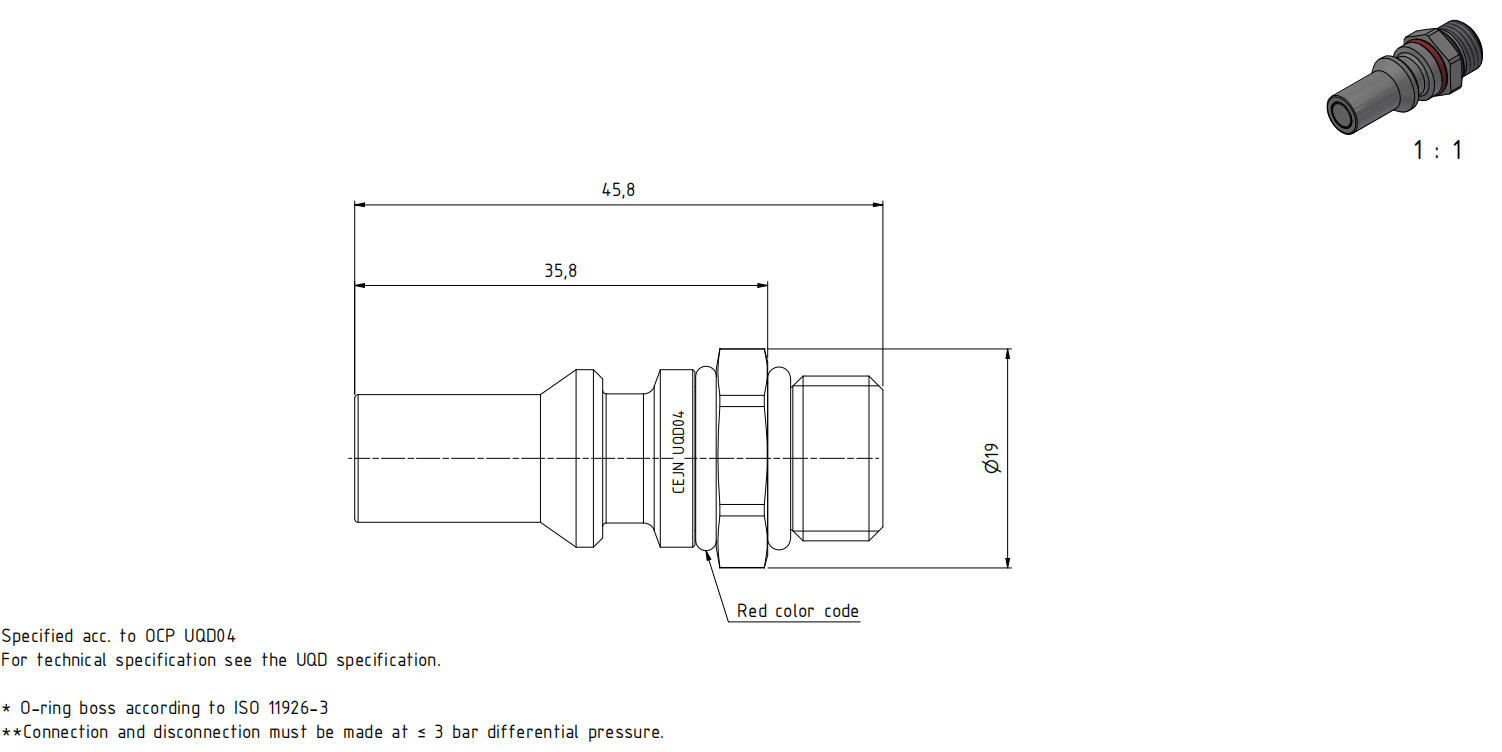

UQD04
密封材质：
EPDM
正常直径：
6.4 mm
连接：
UNF 9/16"-18
3D PDF

产品名称：UQD04

产品编号：101536694

类别：接头（插头）

3D PDF
公称流量直径（DN）6.35 mm（1/4 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar（145 PSI）**
最大工作压力（断开状态）10 bar（145 PSI）**
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式9/16"-18 UNF 外螺纹*
密封材料EPDM
主体材料不锈钢
六角尺寸17 mm
建议螺纹拧紧扭矩— Nm
重量31.7 g

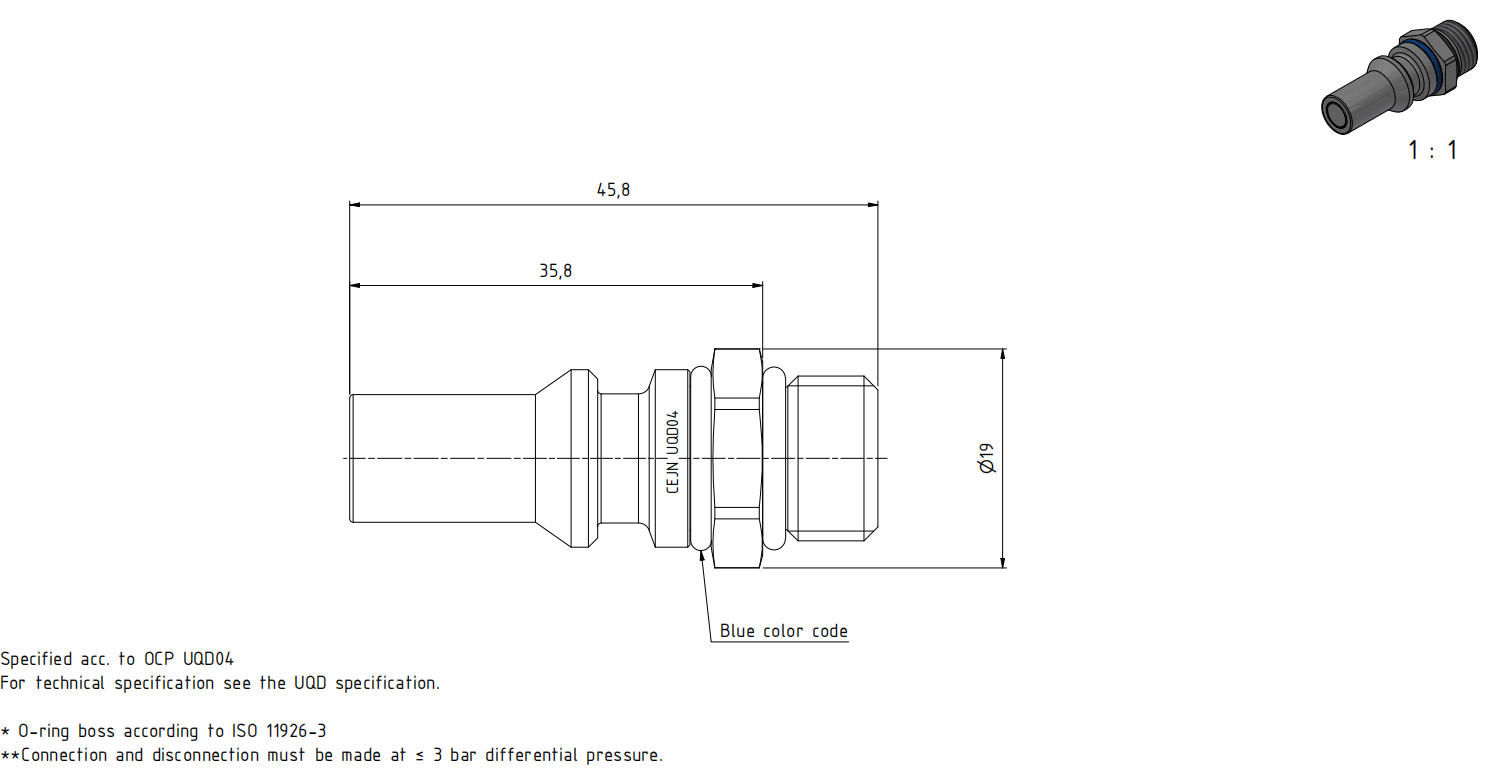

产品编号：
101536674
类别：
接头（插头）
名称：
UQD04
密封材质：
EPDM
正常直径：
6.4 mm
连接：
UNF 9/16"-18
3D PDF

产品名称：UQD04

产品编号：101536674

类别：接头（插头）

3D PDF
公称流量直径（DN）6.35 mm（1/4 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar（145 PSI）**
最大工作压力（断开状态）10 bar（145 PSI）**
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式9/16"-18 UNF 外螺纹*
密封材料EPDM
主体材料不锈钢
六角尺寸17 mm
建议螺纹拧紧扭矩— Nm
重量31.7 g

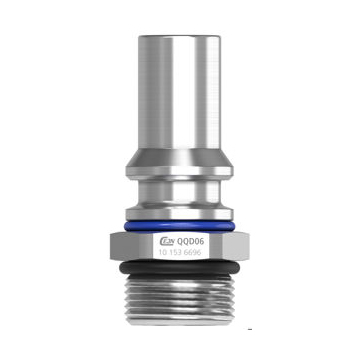

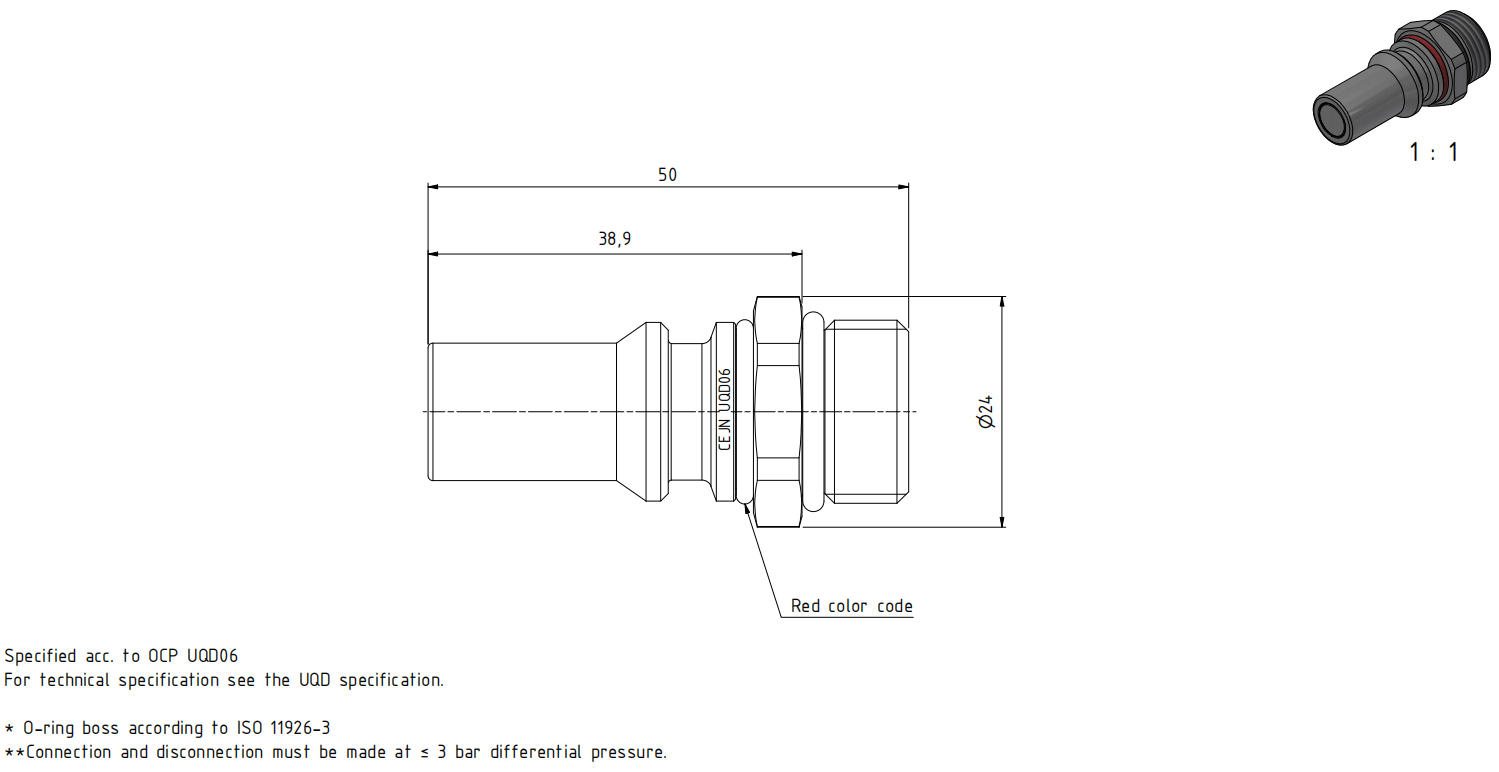

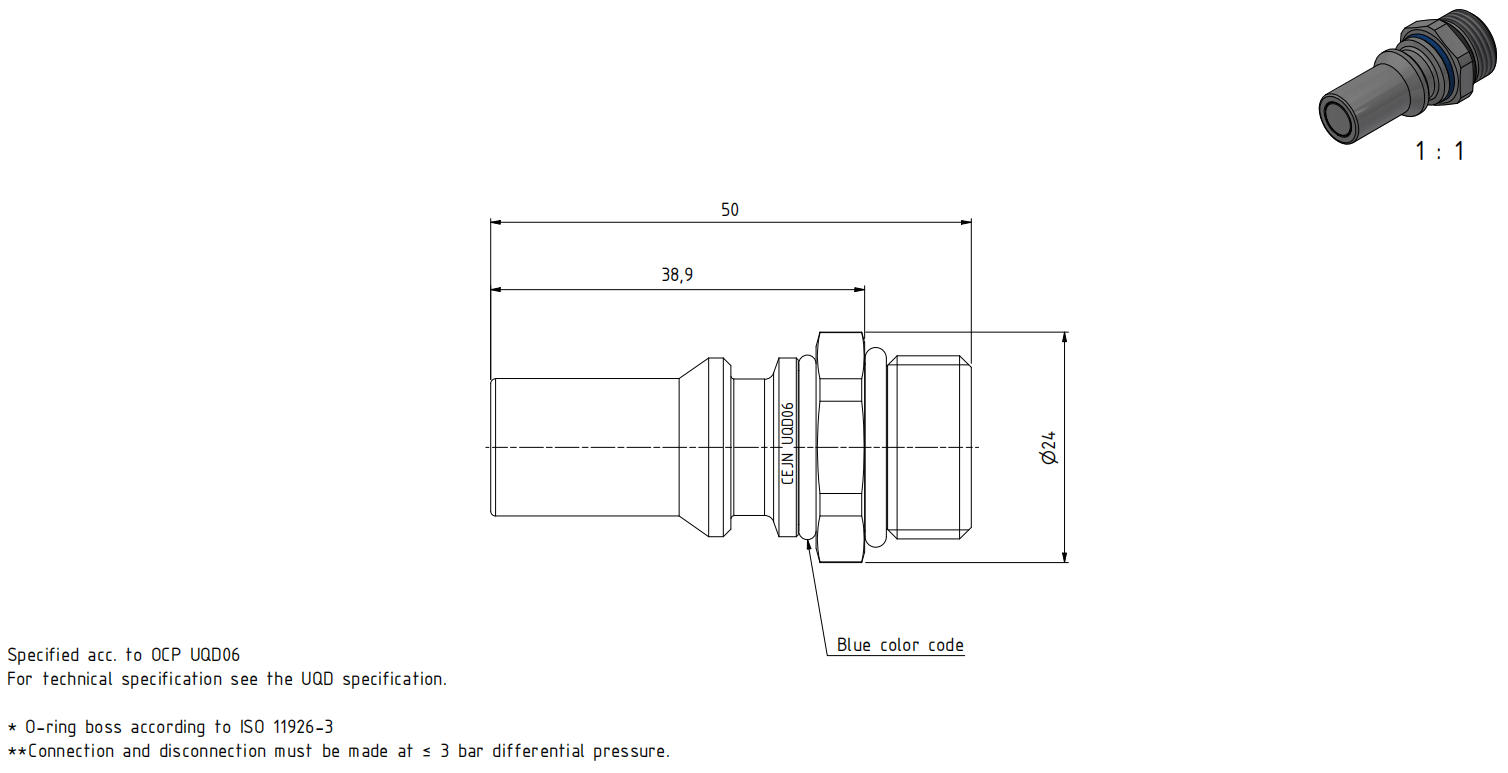

产品编号：
101536696
类别：
接头（插头）
名称：
UQD06
密封材质：
EPDM
正常直径：
9.5 mm
连接：
UNF 3/4"-16
3D PDF

产品名称：UQD06

产品编号：101536696

类别：接头（插头）

3D PDF
公称流量直径（DN）9.5 mm（3/8 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar（145 PSI）**
最大工作压力（断开状态）10 bar（145 PSI）**
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式3/4"-16 UNF 外螺纹*
密封材料EPDM
主体材料不锈钢
六角尺寸22 mm
建议螺纹拧紧扭矩— Nm
重量52.6 g

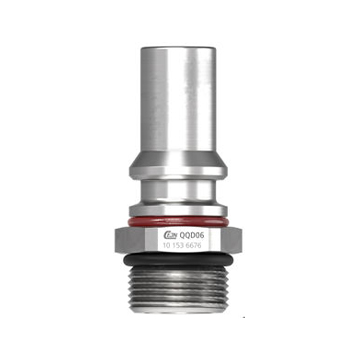

产品编号：
101536676
类别：
接头（插头）
名称：
UQD06
密封材质：
EPDM
正常直径：
9.5 mm
连接：
UNF 3/4"-16
3D PDF

产品名称：UQD06

产品编号：101536676

类别：接头（插头）

3D PDF
公称流量直径（DN）9.5 mm（3/8 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar（145 PSI）**
最大工作压力（断开状态）10 bar（145 PSI）**
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式3/4"-16 UNF 外螺纹*
密封材料EPDM
主体材料不锈钢
六角尺寸22 mm
建议螺纹拧紧扭矩— Nm
重量52.6 g

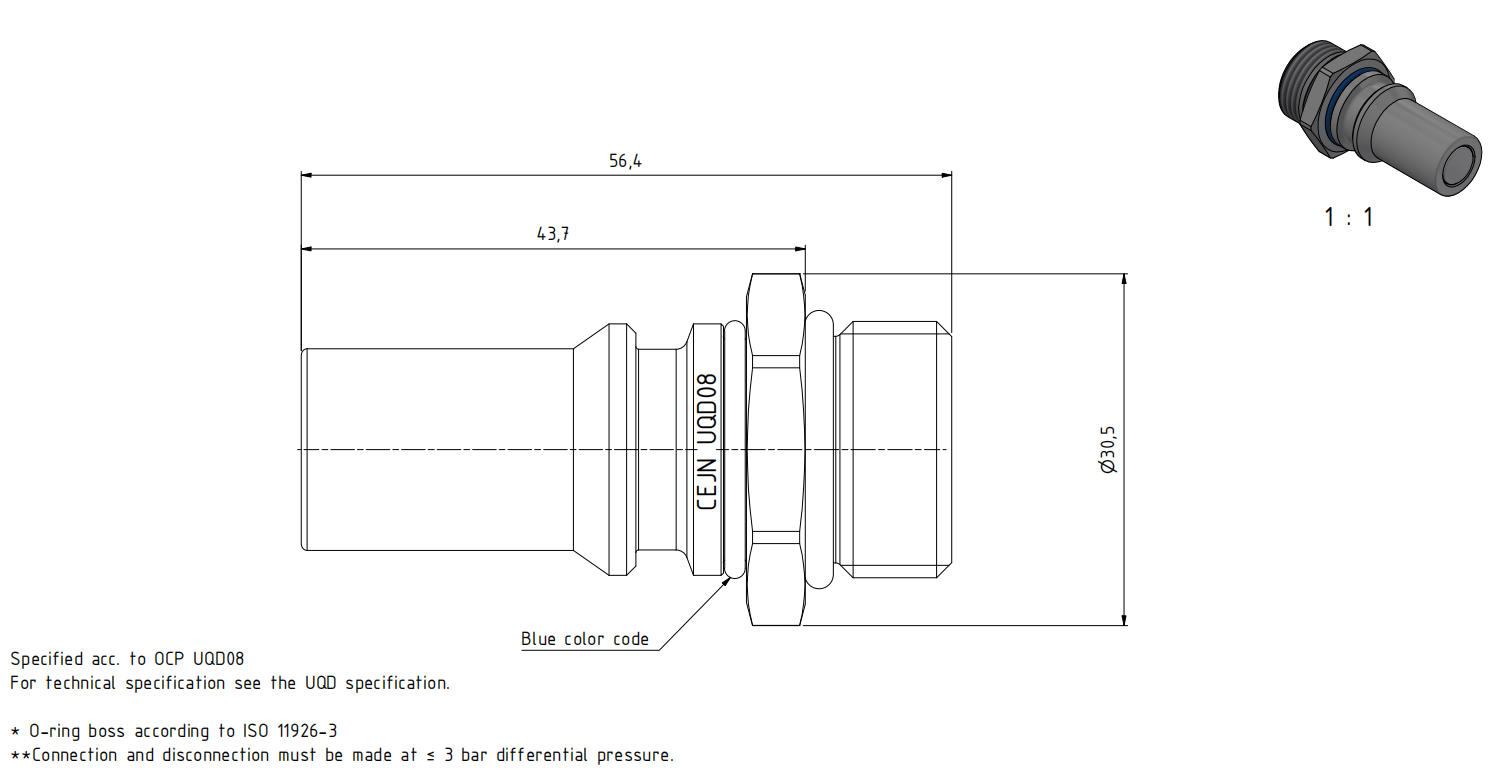

产品编号：
101536698
类别：
接头（插头）
名称：

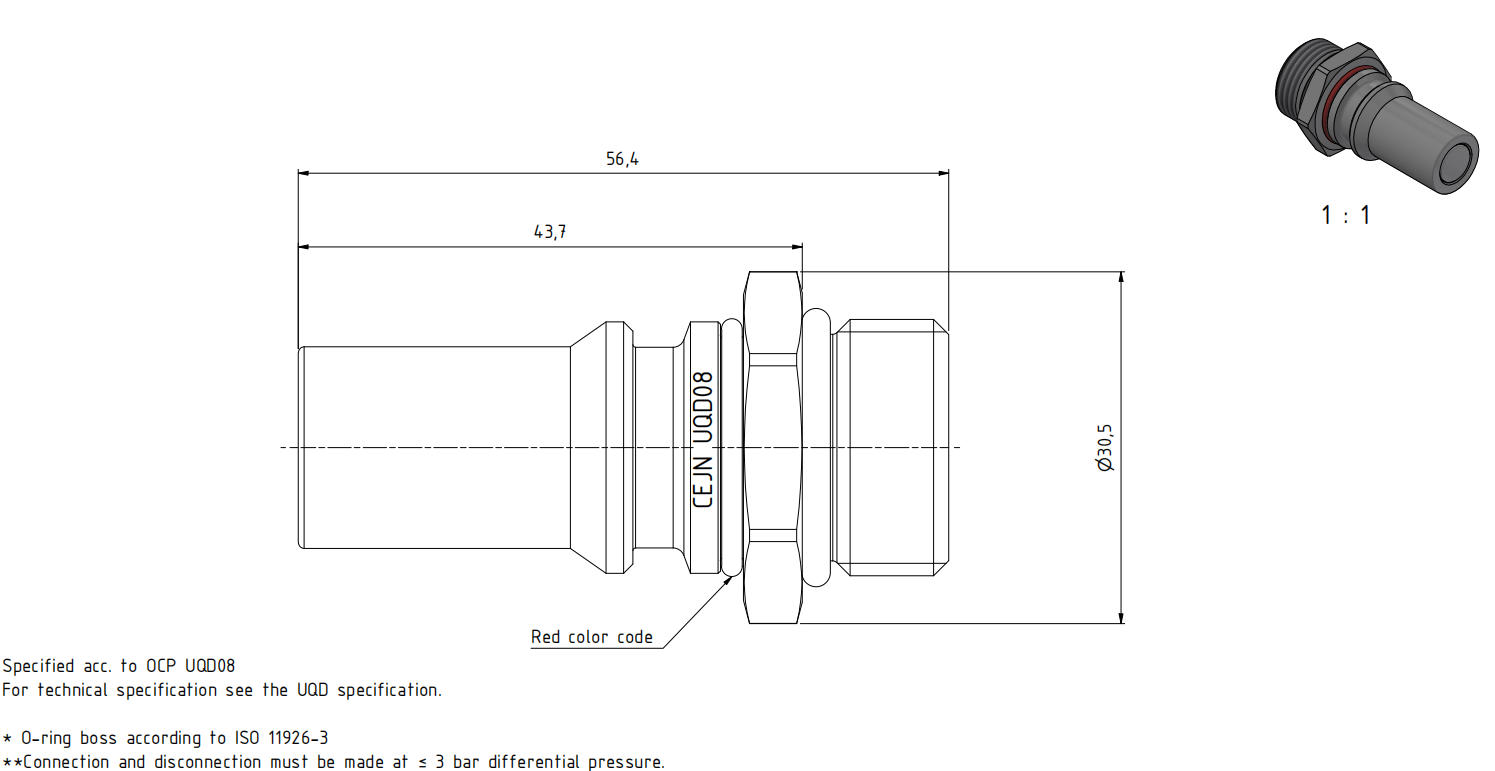

UQD08
密封材质：
EPDM
正常直径：
12.7 mm
连接：
UNF 7/8"-14
3D PDF

产品名称：UQD08

产品编号：101536698

类别：接头（插头）

3D PDF
公称流量直径（DN）12.7 mm（1/2 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar（145 PSI）**
最大工作压力（断开状态）10 bar（145 PSI）**
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式7/8"-14 UNF 外螺纹*
密封材料EPDM
主体材料不锈钢
六角尺寸27 mm
建议螺纹拧紧扭矩— Nm
重量77.3 g
产品编号：
101536678
类别：
接头（插头）
名称：
UQD08
密封材质：
EPDM
正常直径：
12.7 mm
连接：
UNF 7/8"-14
3D PDF

产品名称：UQD08

产品编号：101536678

类别：接头（插头）

3D PDF
公称流量直径（DN）12.7 mm（1/2 英寸）
连接行程— mm
最大工作压力（连接状态）10 bar（145 PSI）**
最大工作压力（断开状态）10 bar（145 PSI）**
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式7/8"-14 UNF 外螺纹*
密封材料EPDM
主体材料不锈钢
六角尺寸27 mm
建议螺纹拧紧扭矩— Nm
重量77.3 g

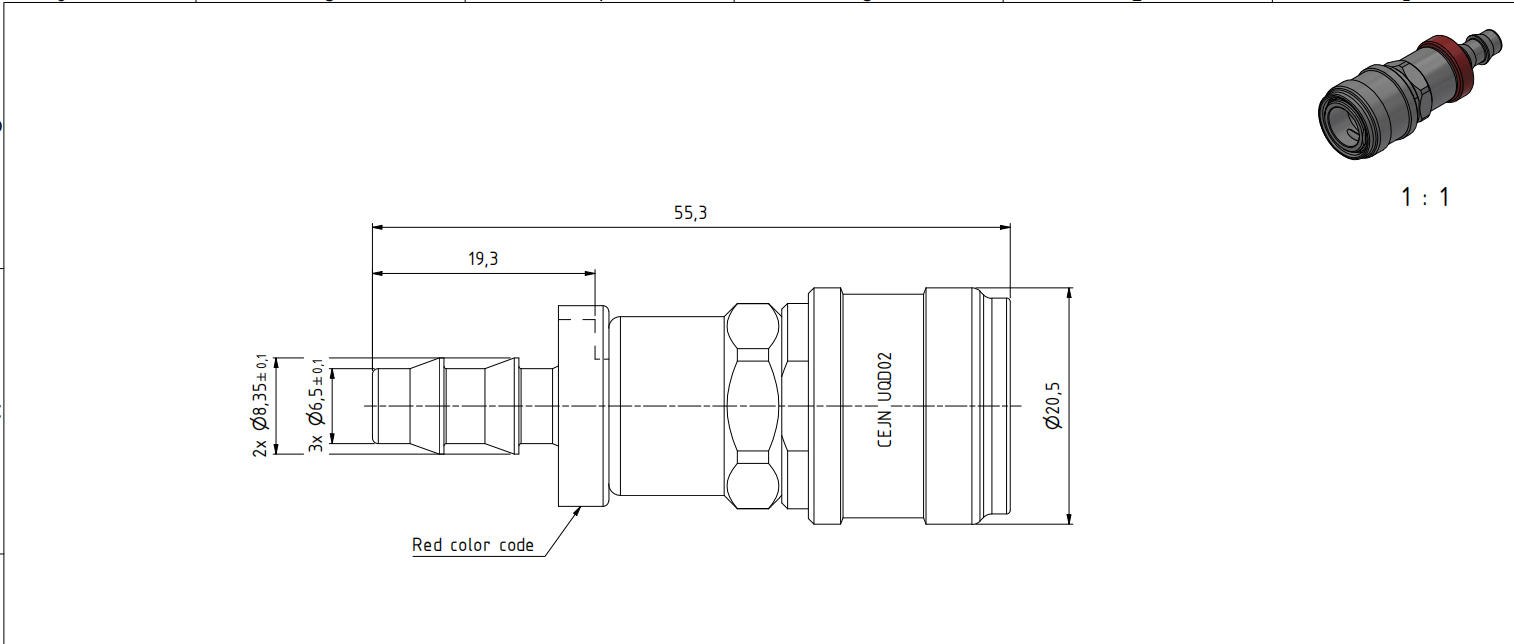

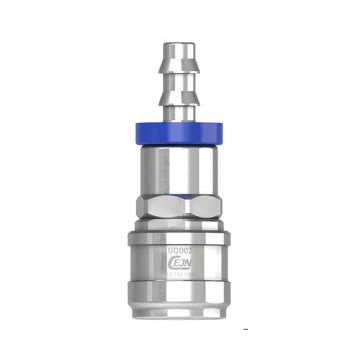

产品编号：
101531042
类别：
接头（套筒）
名称：
UQD02
密封材质：
EPDM
正常直径：
3.2 mm
连接：
1/4"
3D PDF

产品名称：UQD02

产品编号：101531042

类别：接头（套筒）

3D PDF
公称流量直径（DN）3.18 mm（1/8 英寸）
连接行程20.8 mm
最大工作压力（连接状态）10 bar（145 PSI）*
最大工作压力（断开状态）10 bar（145 PSI）*
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式1/4 英寸软管倒钩接头
密封材料EPDM
主体材料不锈钢
六角尺寸16 mm
建议螺纹拧紧扭矩不适用
重量55.6 g
产品编号：
101531022
类别：
接头（套筒）
名称：
UQD02
密封材质：
EPDM
正常直径：
3.2 mm
连接：
1/4"
3D PDF

产品名称：UQD02

产品编号：101531022

类别：接头（套筒）

3D PDF
公称流量直径（DN）3.18 mm（1/8 英寸）
连接行程20.8 mm
最大工作压力（连接状态）10 bar（145 PSI）*
最大工作压力（断开状态）10 bar（145 PSI）*
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式1/4 英寸软管倒钩接头
密封材料EPDM
主体材料不锈钢
六角尺寸16 mm
建议螺纹拧紧扭矩不适用
重量55.6 g

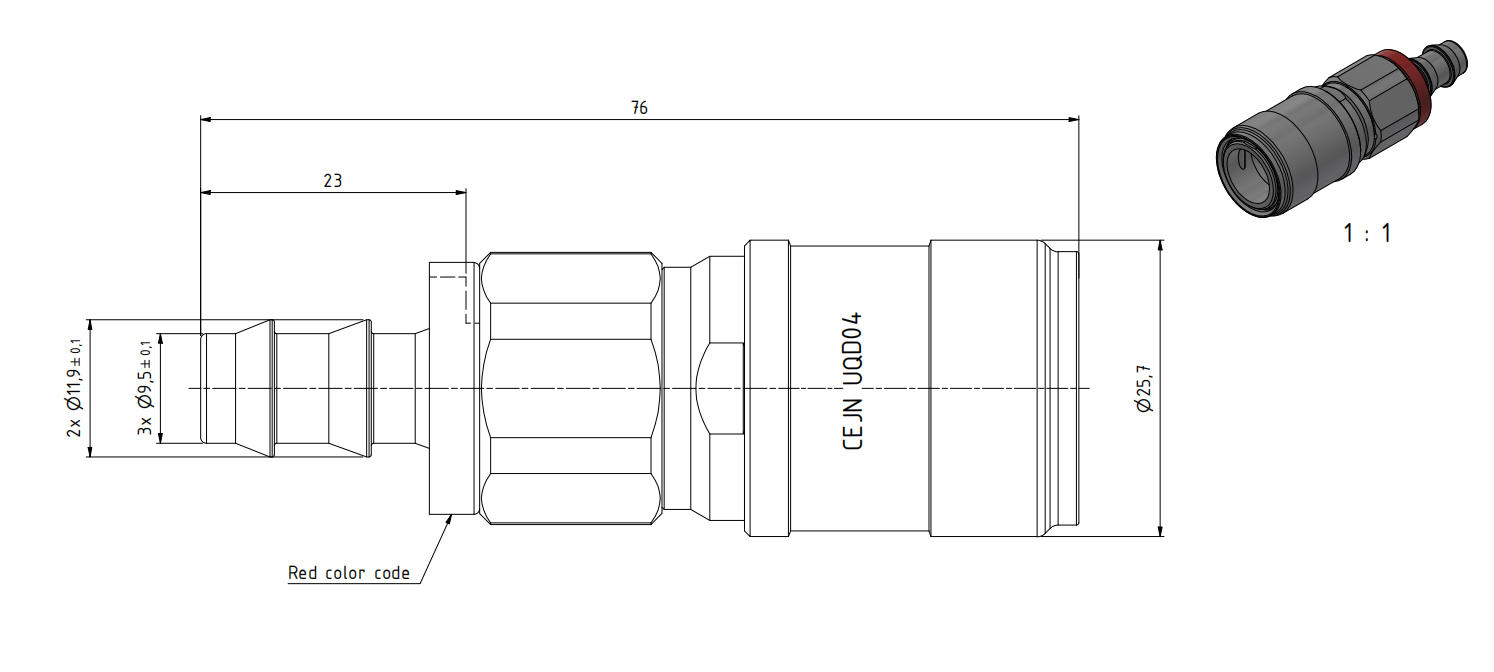

产品编号：
101531044
类别：
接头（套筒）
名称：
UQD04
密封材质：
EPDM
正常直径：
6.4 mm
连接：
3/8"
3D PDF

产品名称：UQD04

产品编号：101531044

类别：接头（套筒）

3D PDF
公称流量直径（DN）6.35 mm（1/4 英寸）
连接行程27.1 mm
最大工作压力（连接状态）10 bar（145 PSI）*
最大工作压力（断开状态）10 bar（145 PSI）*
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式3/8 英寸软管倒钩接头
密封材料EPDM
主体材料不锈钢
六角尺寸22 mm（7/8 英寸）
建议螺纹拧紧扭矩— Nm
重量129.1 g
产品编号：
101531024
类别：
接头（套筒）
名称：
UQD04
密封材质：
EPDM
正常直径：
6.4 mm
连接：
3/8"
3D PDF

产品名称：UQD04

产品编号：101531024

类别：接头（套筒）

3D PDF
公称流量直径（DN）6.35 mm（1/4 英寸）
连接行程27.1 mm
最大工作压力（连接状态）10 bar（145 PSI）*
最大工作压力（断开状态）10 bar（145 PSI）*
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式3/8 英寸软管倒钩接头
密封材料EPDM
主体材料不锈钢
六角尺寸22 mm（7/8 英寸）
建议螺纹拧紧扭矩— Nm
重量129.1 g

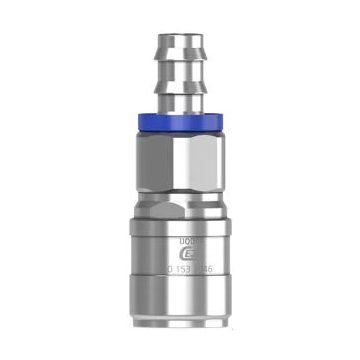

产品编号：
101531046
类别：
母头（套筒）
名称：
UQD06
密封材质：
EPDM
正常直径：
9.5 mm
连接：
1/2"
3D PDF

产品名称：UQD06

产品编号：101531046

类别：母头（套筒）

3D PDF
公称流量直径（DN）9.5 mm（3/8 英寸）
连接行程30.6 mm
最大工作压力（连接状态）10 bar（145 PSI）*
最大工作压力（断开状态）10 bar（145 PSI）*
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式1/2 英寸软管倒钩接头
密封材料EPDM
主体材料不锈钢
六角尺寸25 mm
建议螺纹拧紧扭矩— Nm
重量179.3 g
产品编号：
101531026
类别：
母头（套筒）
名称：
UQD06
密封材质：
EPDM
正常直径：
9.5 mm
连接：
1/2
3D PDF

产品名称：UQD06

产品编号：101531026

类别：母头（套筒）

3D PDF
公称流量直径（DN）9.5 mm（3/8 英寸）
连接行程30.6 mm
最大工作压力（连接状态）10 bar（145 PSI）*
最大工作压力（断开状态）10 bar（145 PSI）*
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式1/2 英寸软管倒钩接头
密封材料EPDM
主体材料不锈钢
六角尺寸25 mm
建议螺纹拧紧扭矩— Nm
重量179.3 g
产品编号：
101531048
类别：
-
名称：
UQD08
密封材质：
EPDM
正常直径：
12.7 mm
连接：
5/8"
3D PDF

产品名称：UQD08

产品编号：101531048

类别：-

3D PDF
公称流量直径（DN）12.7 mm（1/2 英寸）
连接行程35 mm
最大工作压力（连接状态）10 bar（145 PSI）*
最大工作压力（断开状态）10 bar（145 PSI）*
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式5/8 英寸软管倒钩接头
密封材料EPDM
主体材料不锈钢
六角尺寸30 mm
建议螺纹拧紧扭矩— Nm
重量296.3 g
产品编号：
101531028
类别：
母头（套筒）
名称：

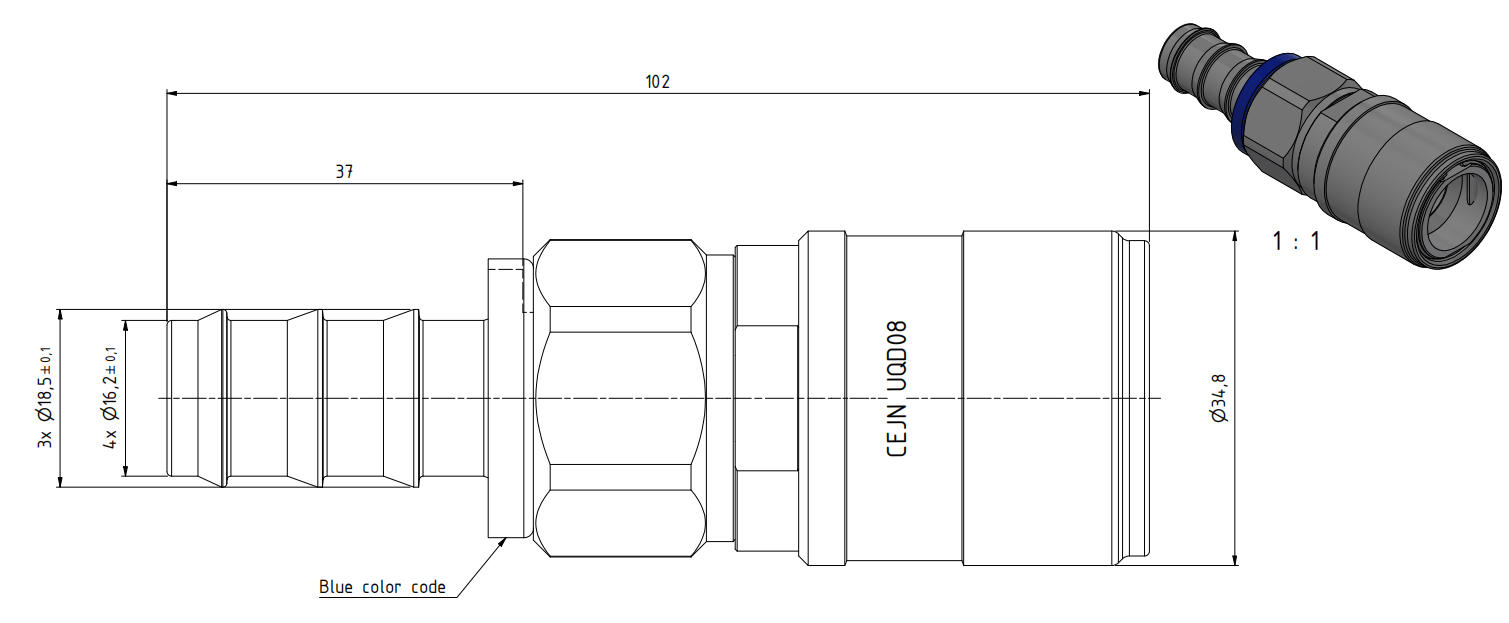

UQD08
密封材质：
EPDM
正常直径：
12.7 mm
连接：
5/8"
3D PDF

产品名称：UQD08

产品编号：101531028

类别：母头（套筒）

3D PDF
公称流量直径（DN）12.7 mm（1/2 英寸）
连接行程35 mm
最大工作压力（连接状态）10 bar（145 PSI）*
最大工作压力（断开状态）10 bar（145 PSI）*
最小爆破压力（连接状态）40 bar（580 PSI）
最小爆破压力（断开状态）40 bar（580 PSI）
温度范围-20℃–+65℃
连接方式5/8 英寸软管倒钩接头
密封材料EPDM
主体材料不锈钢
六角尺寸30 mm
建议螺纹拧紧扭矩— Nm
重量296.3 g

下载

请填写以下表格以获取可下载的产品文件。您提供的数据仅供内部参考，不会在 CEJN 以外发布或提供给任何第三方。提交此表格后，您可能会收到电子邮件。您可以随时取消订阅。

应用场景

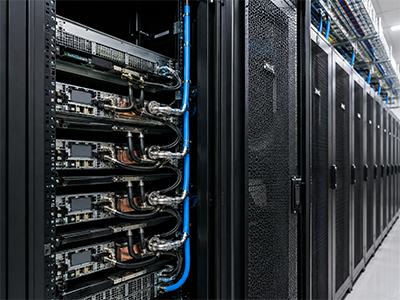

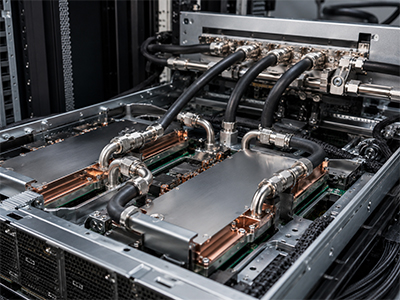

HPC 高性能计算液冷

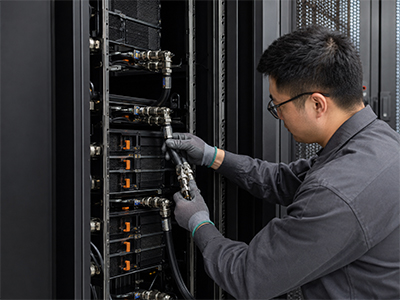

数据中心快速维护连接
服务器冷板回路连接
